Υλικά ράγας

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ B 6KA 1X63Α MBN163

Name: MBN163
Brand: Hager
SKU: MBN16342
Price: 14.95 EUR

EAN

3250614310157

Συσκευασία

12 τμχ

Τιμή

14,95 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Εξαρτήματα κλειδώματως και μανδάλωσης 2 διαθέσιμα προϊόντα
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

63 A
Ονομαστική ικανότητα διακοπής Ics σε 230 V AC σύμφωνα με το IEC 60947-2

6 kA
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

6 kA
Ονομαστικό ρεύμα στους -15 °C

78,1 A
Ονομαστικό ρεύμα στους -10 °C

76,5 A
Ονομαστικό ρεύμα στους -5 °C

75,1 A
Ονομαστικό ρεύμα στους 0°C

73,5 A
Ονομαστικό ρεύμα στους 5 °C

72 A
Ονομαστικό ρεύμα στους 10 °C

70,5 A
Ονομαστικό ρεύμα στους 15 °C

69 A
Ονομαστικό ρεύμα στους 20°C

67,5 A
Ονομαστικό ρεύμα στους 25 °C

66 A
Ονομαστικό ρεύμα στους 30 °C

63 A
Ονομαστικό ρεύμα στους 35 °C

62 A
Ονομαστικό ρεύμα στους 40°C

60,5 A
Ονομαστικό ρεύμα στους 45°C

58,7 A
Ονομαστικό ρεύμα στους 50°C

58,3 A
Ονομαστικό ρεύμα στους 55 °C

52,8 A
Ονομαστικό ρεύμα στους 60 °C

50,5 A
Ονομαστικό ρεύμα στους 65 °C

48,1 A
Ονομαστικό ρεύμα στους 70 °C

45,6 A

Πόλοι

1P
Καμπύλη

B

Αριθμός στοιχείων

1

Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σύσφιξης

2,80 - 2,80 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Δυνατότητα τοποθέτησης 360°

Ναί

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA

Ονομαστική τάση λειτουργίας Ue

230-400 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V

Συχνότητα

50 - 60 Hz

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²

Κατηγορία προστασίας (IP)

IP20

Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

2
Κλάση περιορισμού ενέργειας I²t

3
Προστασία από υγρασία

Για όλα τα κλίματα
Θερμοκρασία λειτουργίας

-25 - 70 °C

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

5,73 W

Είδος σύνδεσης

Βιδωτοί ακροδέκτες
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

83 mm
Πλάτος

17,5 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Πιστοποιήσεις και έγγραφα

PEP - MCB 1P 6kA B-16A, 1 module (english)

PDF

39,21 MB

Hager REACH declaration MBN163

PDF

Hager RoHS report MBN163

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος MBN163
Product datasheet

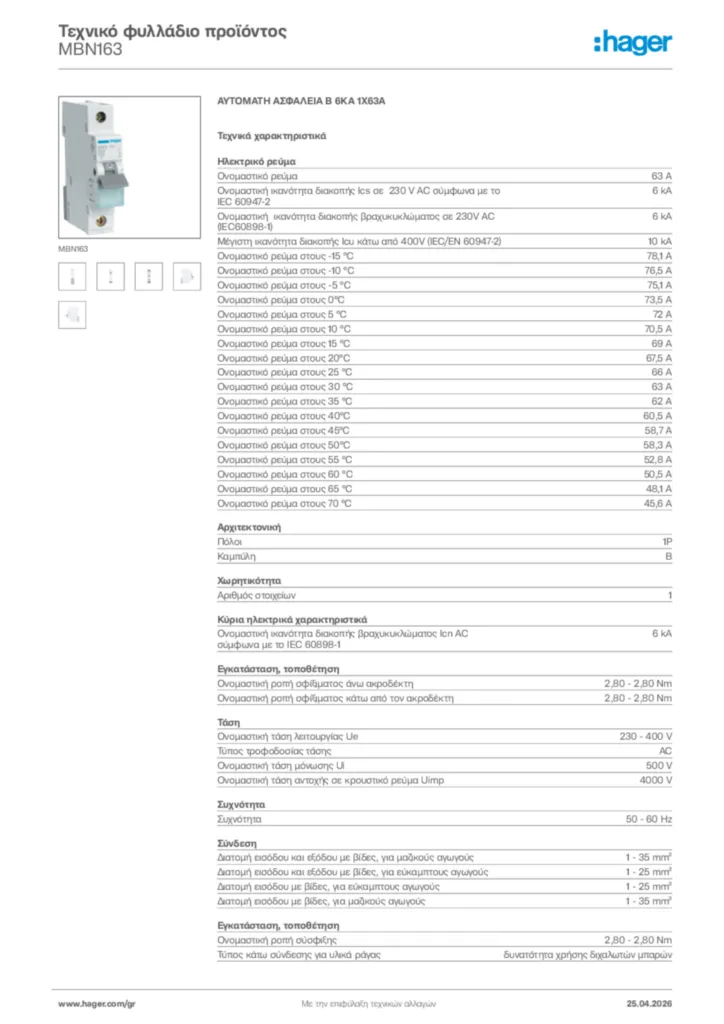

Hager Τεχνικό φυλλάδιο προϊόντος MBN163
