Ο ασφαλειοαποζεύκτης φορτίου LT350 της Hager για φυσίγγια NH3 και ονομαστικό ρεύμα 630A αποτελεί λύση υψηλής ισχύος για την απομόνωση και προστασία κυκλωμάτων σε βιομηχανικούς και εμπορικούς πίνακες. Με κατηγορία χρήσης AC-22B, τάση μόνωσης 1000V, βαθμό προστασίας IP3X και υψηλή αντοχή σε βραχυκυκλώματα, προσφέρει αξιοπιστία σε απαιτητικές εφαρμογές διανομής ενέργειας. Η δυνατότητα σύνδεσης αγωγών έως 300mm² και η στιβαρή κατασκευή του εξασφαλίζουν ασφαλή και μακροχρόνια λειτουργία.

EAN

3250614203503

Συσκευασία

1 τμχ

Ασφαλειοαποζεύκτες φορτίου

ΑΣΦΑΛΕΙΟΑΠΟΖΕΥΚΤΗΣ ΦΟΡΤΙΟΥ 3X630Α NH3 LT350 LT350

Name: LT350
Brand: Hager
SKU: 34370-6000
Price: 446.61 EUR

Τιμή

446,61 €

/ τμχ

Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

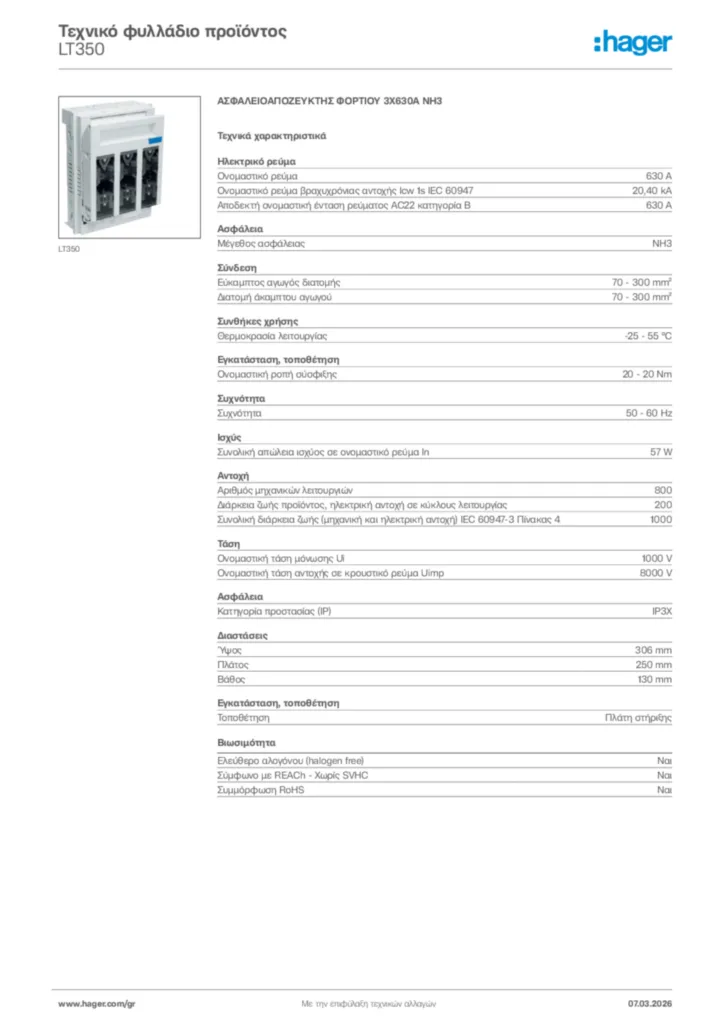

Κατεβάστε το φύλλο δεδομένων

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα IN

630 A
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw 1s IEC 60947

20,40 kA
Ονομαστικό ρεύμα για Ue=690V AC σύμφωνα με IEC 61439-1 5.3.2

630 A
Δοκιμή ασφαλειών σε ονομαστικό ρεύμα βραχυκύκλωσης υπό συνθήκη Ue=690 V IEC 61439-1 3.8.10.4

630 A
Ονομαστικό ρεύμα βραχυκυκλώματος για Ue = 400V σύμφωνα με IEC 61439-1 3.8.10.4

80 kA
Ονομαστικό ρεύμα για Ue=440V DC σύμφωνα με IEC 61439-1 5.3.2

630 A
Ονομαστικό ρεύμα στους 45°C

598,50 A
Ονομαστικό ρεύμα στους 55°C

535,5 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία B / 400V

630 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B / 500V

630 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία B / 690V

630 A
Ονομαστικό ρεύμα φυσιγγίου

50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 500 A, 630 A, 300 A
Ονομαστικό ρεύμα για Ue=220V DC σύμφωνα με IEC 61439-1 5.3.2

630 A
Ονομαστικό ρεύμα στους 40°C

630 A
Ονομαστικό ρεύμα στους 70°C

441 A
Ονομαστικό ρεύμα για Ue=400V AC σύμφωνα με IEC 61439-1 5.3.2

630 A
Ονομαστικό ρεύμα βραχυκυκλώματος για Ue = 500V σύμφωνα με IEC 61439-1 3.8.10.4

80 kA
Ονομαστικό ρεύμα για Ue=250V DC σύμφωνα με IEC 61439-1 5.3.2

630 A
Ονομαστικό ρεύμα στους 65°C

472,50 A
Δοκιμή ασφαλειών σε ονομαστικό ρεύμα βραχυκύκλωσης υπό συνθήκη Ue=400 V IEC 61439-1 3.8.10.4

630 A
Ονομαστικό ρεύμα για Ue=500V AC σύμφωνα με IEC 61439-1 5.3.2

630 A
Ονομαστικό ρεύμα βραχυκυκλώματος για Ue = 690V σύμφωνα με IEC 61439-1 3.8.10.4

80 kA
Δοκιμή ασφαλειών σε ονομαστικό ρεύμα βραχυκύκλωσης υπό συνθήκη Ue=500 V IEC 61439-1 3.8.10.4

630 A
Ονομαστικό ρεύμα στους 60°C

504 A
Ονομαστικό ρεύμα στους 50°C

567 A

Εύκαμπτος αγωγός διατομής

70 - 300 mm²
Διατομή άκαμπτου αγωγού

70 - 300 mm²
Τύπος σύνδεσης

Ακροδέκτης M10
Τύπος σύνδεσης εξόδου

Βιδωτοί ακροδέκτες
Είσοδος τύπου σύνδεσης

Βιδωτοί ακροδέκτες

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Θερμοκρασία λειτουργίας

-25 - 55 °C
Αποθήκευση/μεταφορά θερμοκρασίας

-40 - 70 °C
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

3

Ονομαστική ροπή σύσφιξης

20 - 20 Nm
Τοποθέτηση

Πλάτη στήριξης
Θέση τοποθέτησης/σύνδεσης

Οριζόντια, Κάθετα

Συχνότητα

50 - 60 Hz

Απώλεια ισχύος στο IN

57 W
Απώλεια ισχύος σε πλήρες φορτίο

201 W
Απώλεια ισχύος της ασφάλειας τήξης που είναι εγκατεστημένη στη συσκευή

48 W

Αριθμός μηχανικών λειτουργιών

800
Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

200
Συνολική διάρκεια ζωής (μηχανική και ηλεκτρική αντοχή) IEC 60947-3 Πίνακας 4

1.000

Ονομαστική τάση μόνωσης Ui

1.000 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση λειτουργίας Ue

690 - 690 V
Κατηγορία υπέρτασης σύμφωνα με το IEC 60947-1

4

Μέγεθος ασφάλειας

NH3
Κατηγορία προστασίας (IP)

IP3X
Ηλεκτρονική παρακολούθηση ασφαλειών

Οχι
Συμβατικό θερμικό ρεύμα ελεύθερου αέρα με σύνδεσμο ασφάλειας και τυπική διατομή IEC 60947-1

630 A
Συμβατικό θερμικό ρεύμα ελεύθερου αέρα με στερεό σύνδεσμο και τυπική διατομή IEC 60947-1

960 A
