Ο ασφαλειοαποζεύκτης φορτίου LT0050 της Hager για φυσίγγια NH000 και ονομαστικό ρεύμα 100A αποτελεί αξιόπιστη λύση για την απομόνωση και προστασία τριφασικών κυκλωμάτων. Με κατηγορία χρήσης AC-22B, τάση μόνωσης 1000V και βαθμό προστασίας IP3X, προσφέρει ασφαλή λειτουργία και υψηλή αντοχή σε μηχανικούς χειρισμούς. Η συμπαγής σχεδίαση και οι χαμηλές απώλειες ισχύος τον καθιστούν ιδανικό για πίνακες διανομής σε επαγγελματικές και κτιριακές εγκαταστάσεις.

EAN

3250614200595

Συσκευασία

1 τμχ

Ασφαλειοαποζεύκτες φορτίου

ΑΣΦΑΛΕΙΟΑΠΟΖΕΥΚΤΗΣ ΦΟΡΤΙΟΥ 3X100Α NH000 LT0050 LT0050

Name: LT0050
Brand: Hager
SKU: 34040-6000
Price: 79.65 EUR

Τιμή

79,65 €

/ τμχ

Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

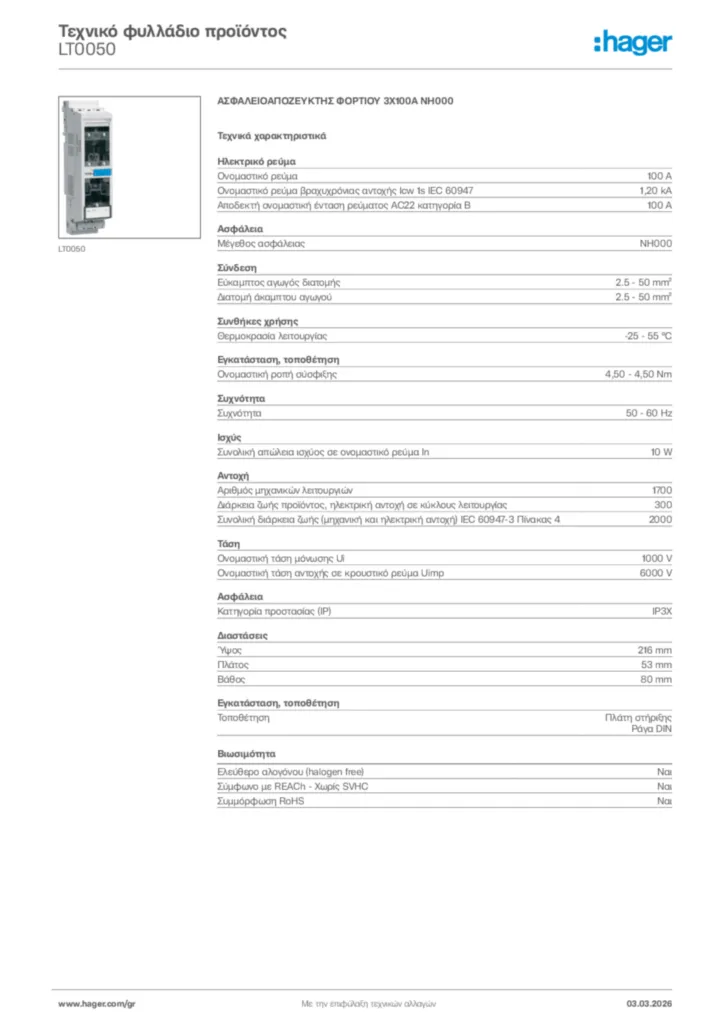

Κατεβάστε το φύλλο δεδομένων

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα IN

100 A
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw 1s IEC 60947

1,20 kA
Ονομαστικό ρεύμα για Ue=690V AC σύμφωνα με IEC 61439-1 5.3.2

100 A
Δοκιμή ασφαλειών σε ονομαστικό ρεύμα βραχυκύκλωσης υπό συνθήκη Ue=690 V IEC 61439-1 3.8.10.4

100 A
Ονομαστικό ρεύμα βραχυκυκλώματος για Ue = 400V σύμφωνα με IEC 61439-1 3.8.10.4

80 kA
Ονομαστικό ρεύμα για Ue=440V DC σύμφωνα με IEC 61439-1 5.3.2

100 A
Ονομαστικό ρεύμα στους 45°C

95 A
Ονομαστικό ρεύμα στους 55°C

85 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία B / 400V

100 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B / 500V

100 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία B / 690V

100 A
Ονομαστικό ρεύμα φυσιγγίου

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A
Ονομαστικό ρεύμα για Ue=220V DC σύμφωνα με IEC 61439-1 5.3.2

100 A
Ονομαστικό ρεύμα στους 40°C

100 A
Ονομαστικό ρεύμα στους 70°C

70 A
Ονομαστικό ρεύμα για Ue=400V AC σύμφωνα με IEC 61439-1 5.3.2

100 A
Ονομαστικό ρεύμα βραχυκυκλώματος για Ue = 500V σύμφωνα με IEC 61439-1 3.8.10.4

80 kA
Ονομαστικό ρεύμα για Ue=250V DC σύμφωνα με IEC 61439-1 5.3.2

100 A
Ονομαστικό ρεύμα στους 65°C

75 A
Δοκιμή ασφαλειών σε ονομαστικό ρεύμα βραχυκύκλωσης υπό συνθήκη Ue=400 V IEC 61439-1 3.8.10.4

100 A
Ονομαστικό ρεύμα για Ue=500V AC σύμφωνα με IEC 61439-1 5.3.2

100 A
Ονομαστικό ρεύμα βραχυκυκλώματος για Ue = 690V σύμφωνα με IEC 61439-1 3.8.10.4

80 kA
Δοκιμή ασφαλειών σε ονομαστικό ρεύμα βραχυκύκλωσης υπό συνθήκη Ue=500 V IEC 61439-1 3.8.10.4

100 A
Ονομαστικό ρεύμα στους 60°C

80 A
Ονομαστικό ρεύμα στους 50°C

90 A

Εύκαμπτος αγωγός διατομής

2.5 - 50 mm²
Διατομή άκαμπτου αγωγού

2.5 - 50 mm²
Τύπος σύνδεσης

Τερματικός κλωβός
Τύπος σύνδεσης εξόδου

Σύνδεση σφιγκτήρα
Είσοδος τύπου σύνδεσης

Σύνδεση σφιγκτήρα

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Θερμοκρασία λειτουργίας

-25 - 55 °C
Αποθήκευση/μεταφορά θερμοκρασίας

-40 - 70 °C
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

3

Ονομαστική ροπή σύσφιξης

4,50 - 4,50 Nm
Τοποθέτηση

Πλάτη στήριξης, Ράγα DIN
Θέση τοποθέτησης/σύνδεσης

Οριζόντια, Κάθετα

Συχνότητα

50 - 60 Hz

Απώλεια ισχύος στο IN

10 W
Απώλεια ισχύος σε πλήρες φορτίο

32 W
Απώλεια ισχύος της ασφάλειας τήξης που είναι εγκατεστημένη στη συσκευή

7,50 W

Αριθμός μηχανικών λειτουργιών

1.700
Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

300
Συνολική διάρκεια ζωής (μηχανική και ηλεκτρική αντοχή) IEC 60947-3 Πίνακας 4

2.000

Ονομαστική τάση μόνωσης Ui

1.000 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

6.000 V
Ονομαστική τάση λειτουργίας Ue

690 - 690 V
Κατηγορία υπέρτασης σύμφωνα με το IEC 60947-1

4

Μέγεθος ασφάλειας

NH000
Κατηγορία προστασίας (IP)

IP3X
Ηλεκτρονική παρακολούθηση ασφαλειών

Οχι
Συμβατικό θερμικό ρεύμα ελεύθερου αέρα με σύνδεσμο ασφάλειας και τυπική διατομή IEC 60947-1

100 A
Συμβατικό θερμικό ρεύμα ελεύθερου αέρα με στερεό σύνδεσμο και τυπική διατομή IEC 60947-1

160 A
