Ο ασφαλειοαποζεύκτης φορτίου LT150 της Hager για φυσίγγια NH1 και ονομαστικό ρεύμα 250A προσφέρει ασφαλή απομόνωση και αξιόπιστη προστασία γραμμών σε βιομηχανικούς και εμπορικούς πίνακες διανομής. Με κατηγορία χρήσης AC-22B, τάση μόνωσης 1000V και βαθμό προστασίας IP3X, εξασφαλίζει υψηλή λειτουργική ασφάλεια. Δέχεται αγωγούς έως 150mm² και συνδυάζει συμπαγή σχεδίαση, χαμηλές απώλειες ισχύος και εύκολη ενσωμάτωση σε απαιτητικές εγκαταστάσεις.

EAN

3250614201509

Συσκευασία

1 τμχ

Ασφαλειοαποζεύκτες φορτίου

ΑΣΦΑΛΕΙΟΑΠΟΖΕΥΚΤΗΣ ΦΟΡΤΙΟΥ 3X250Α NH1 LT150 LT150

Name: LT150
Brand: Hager
SKU: 34172-6000
Price: 236.81 EUR

Τιμή

236,81 €

/ τμχ

Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

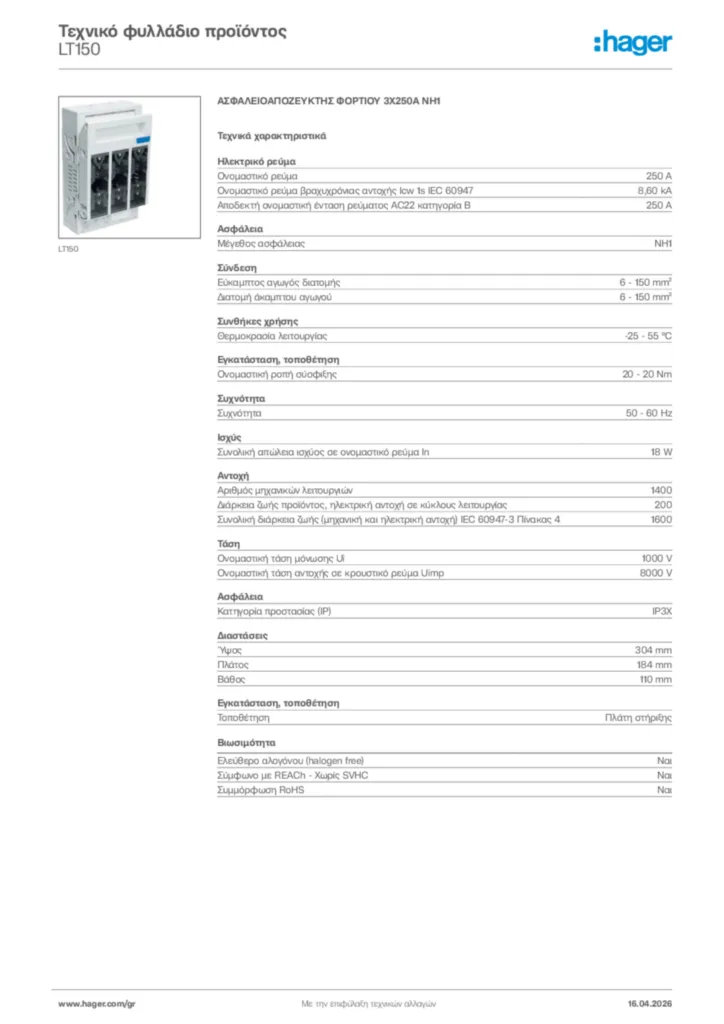

Κατεβάστε το φύλλο δεδομένων

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα IN

250 A
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw 1s IEC 60947

8,60 kA
Ονομαστικό ρεύμα για Ue=690V AC σύμφωνα με IEC 61439-1 5.3.2

250 A
Δοκιμή ασφαλειών σε ονομαστικό ρεύμα βραχυκύκλωσης υπό συνθήκη Ue=690 V IEC 61439-1 3.8.10.4

250 A
Ονομαστικό ρεύμα βραχυκυκλώματος για Ue = 400V σύμφωνα με IEC 61439-1 3.8.10.4

80 kA
Ονομαστικό ρεύμα για Ue=440V DC σύμφωνα με IEC 61439-1 5.3.2

250 A
Ονομαστικό ρεύμα στους 45°C

237,50 A
Ονομαστικό ρεύμα στους 55°C

212,50 A
Αποδεκτή ονομαστική ένταση ρεύματος AC23 κατηγορία B / 400V

250 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B / 500V

250 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B / 690V

250 A
Ονομαστικό ρεύμα φυσιγγίου

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
Ονομαστικό ρεύμα στους 40°C

250 A
Ονομαστικό ρεύμα στους 70°C

175 A
Ονομαστικό ρεύμα για Ue=400V AC σύμφωνα με IEC 61439-1 5.3.2

250 A
Ονομαστικό ρεύμα βραχυκυκλώματος για Ue = 500V σύμφωνα με IEC 61439-1 3.8.10.4

80 kA
Ονομαστικό ρεύμα για Ue=250V DC σύμφωνα με IEC 61439-1 5.3.2

250 A
Ονομαστικό ρεύμα στους 65°C

187,50 A
Δοκιμή ασφαλειών σε ονομαστικό ρεύμα βραχυκύκλωσης υπό συνθήκη Ue=400 V IEC 61439-1 3.8.10.4

250 A
Ονομαστικό ρεύμα για Ue=500V AC σύμφωνα με IEC 61439-1 5.3.2

250 A
Ονομαστικό ρεύμα βραχυκυκλώματος για Ue = 690V σύμφωνα με IEC 61439-1 3.8.10.4

80 kA
Δοκιμή ασφαλειών σε ονομαστικό ρεύμα βραχυκύκλωσης υπό συνθήκη Ue=500 V IEC 61439-1 3.8.10.4

250 A
Ονομαστικό ρεύμα στους 60°C

200 A
Ονομαστικό ρεύμα στους 50°C

225 A

Εύκαμπτος αγωγός διατομής

6 - 150 mm²
Διατομή άκαμπτου αγωγού

6 - 150 mm²
Τύπος σύνδεσης

Ακροδέκτης M10
Τύπος σύνδεσης εξόδου

Βιδωτοί ακροδέκτες
Είσοδος τύπου σύνδεσης

Βιδωτοί ακροδέκτες

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Θερμοκρασία λειτουργίας

-25 - 55 °C
Αποθήκευση/μεταφορά θερμοκρασίας

-40 - 70 °C
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

3

Ονομαστική ροπή σύσφιξης

20 - 20 Nm
Τοποθέτηση

Πλάτη στήριξης
Θέση τοποθέτησης/σύνδεσης

Οριζόντια, Κάθετα

Συχνότητα

50 - 60 Hz

Απώλεια ισχύος στο IN

18 W
Απώλεια ισχύος σε πλήρες φορτίο

87 W
Απώλεια ισχύος της ασφάλειας τήξης που είναι εγκατεστημένη στη συσκευή

23 W

Αριθμός μηχανικών λειτουργιών

1.400
Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

200
Συνολική διάρκεια ζωής (μηχανική και ηλεκτρική αντοχή) IEC 60947-3 Πίνακας 4

1.600

Ονομαστική τάση μόνωσης Ui

1.000 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση λειτουργίας Ue

690 - 690 V
Κατηγορία υπέρτασης σύμφωνα με το IEC 60947-1

4

Μέγεθος ασφάλειας

NH1
Κατηγορία προστασίας (IP)

IP3X
Ηλεκτρονική παρακολούθηση ασφαλειών

Οχι
Συμβατικό θερμικό ρεύμα ελεύθερου αέρα με σύνδεσμο ασφάλειας και τυπική διατομή IEC 60947-1

250 A
Συμβατικό θερμικό ρεύμα ελεύθερου αέρα με στερεό σύνδεσμο και τυπική διατομή IEC 60947-1

365 A
