Υλικά ράγας

ΡΕΛΕ ΔΙΑΡΡΟΗΣ Α 4P 300mA & ΑΣΦΑΛΕΙΑ 6kA C 16A AFM466H

EAN

3250611012290

Συσκευασία

1 τμχ

Τιμή

234,51 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Μπάρες γεφύρωσης για υλικά ράγας 6 διαθέσιμα προϊόντα
Εξαρτήματα κλειδώματως και μανδάλωσης 1 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία υπέρτασης 1 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

16 A
Ονομαστικό ρεύμα διαρροής Idn

300 mA
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 400V AC (IEC60898-1)

6 kA
Ονομαστικό ρεύμα στους -25 °C

19,40 A
Ονομαστικό ρεύμα στους -20°C

19,10 A
Ονομαστικό ρεύμα στους -15 °C

18,90 A
Ονομαστικό ρεύμα στους -10 °C

18,60 A
Ονομαστικό ρεύμα στους -5 °C

18,30 A
Ονομαστικό ρεύμα στους 0°C

18 A
Ονομαστικό ρεύμα στους 5 °C

17,60 A
Ονομαστικό ρεύμα στους 10 °C

17,30 A
Ονομαστικό ρεύμα στους 15 °C

17 A
Ονομαστικό ρεύμα στους 20°C

16,70 A
Ονομαστικό ρεύμα στους 25 °C

16,30 A
Ονομαστικό ρεύμα στους 30 °C

16 A
Ονομαστικό ρεύμα στους 35 °C

15,60 A
Ονομαστικό ρεύμα στους 40°C

15,20 A
Ονομαστικό ρεύμα στους 45°C

14,90 A
Ονομαστικό ρεύμα στους 50°C

14,40 A
Ονομαστικό ρεύμα στους 55 °C

14 A
Ονομαστικό ρεύμα στους 60 °C

13,60 A

Καμπύλη

C
Θέση ουδετέρου

Αριστερά, Δεξιά
Πόλοι

4P
Αριθμός προστατευμένων πόλων

4

Αριθμός στοιχείων

4

Τύπος διαφορικής προστασίας

A
Κατηγορία προστασίας (IP)

IP20

Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση λειτουργίας Ue

230 - 400 V
Ονομαστική τάση μόνωσης Ui

500 V
Τιμή διηλεκτρικής αντοχής της συχνότητας ισχύος

2 kV
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V
Κατηγορία υπέρτασης σύμφωνα με το IEC 60947-1

3

Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2 - 2 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2 - 2 Nm
Ονομαστική ροπή σύσφιξης

2 - 2 Nm
Δυνατότητα τοποθέτησης 360°

Ναί
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA

Συχνότητα

50 - 50 Hz

Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²

Κλάση περιορισμού ενέργειας I²t

3
Θερμοκρασία λειτουργίας

-25 - 40 °C

Ύψος

84 mm
Πλάτος

71 mm
Βάθος

70 mm

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

10,90 W

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Πιστοποιήσεις και έγγραφα

PEP - RCBO 1P+N 6kA B-16A 30mA A QC&QB (english)

PDF

2,24 MB

Hager REACH declaration AFM466H

PDF

Hager RoHS report AFM466H

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος AFM466H

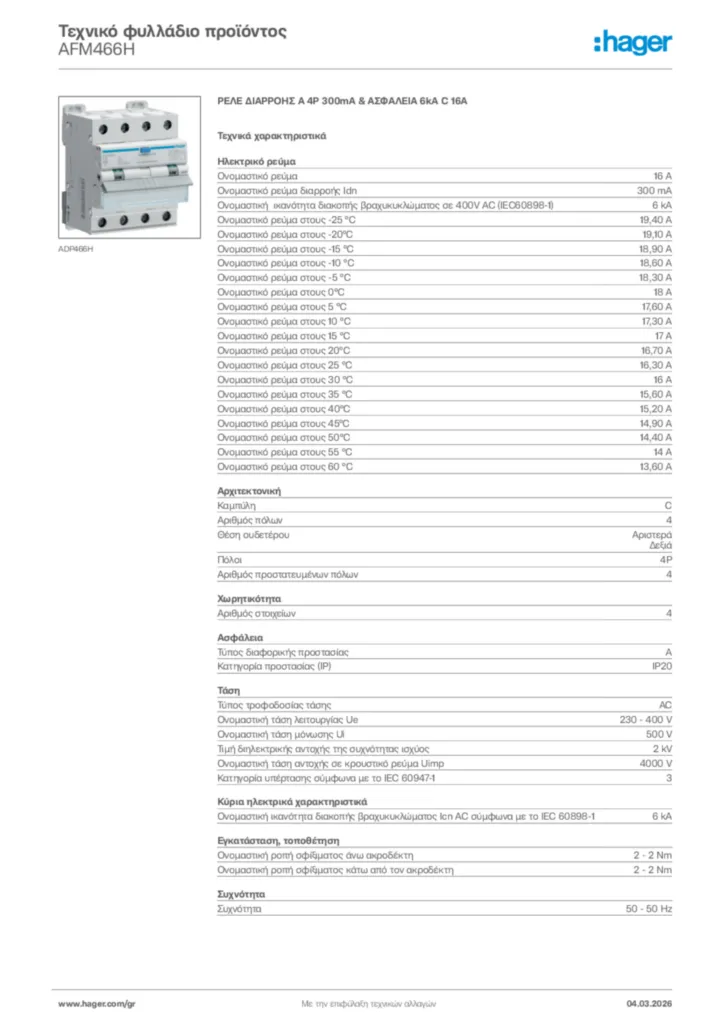

Product datasheet
