Ρελέ διαρροής με ενσωματωμένη ασφάλεια (RCBO)

ΡΕΛΕ ΔΙΑΡΡΟΗΣ Α 2P 30mA & ΑΣΦΑΛΕΙΑ 6kA C 10A ADA910H

Name: ADA910H
Brand: Hager
SKU: ADA910H1
Price: 85.96 EUR

Τιμή

85,96 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Καλύμματα ακροδεκτών διακοπτών ισχύος 2 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Πόλοι

1P+N
Καμπύλη

C
Αριθμός πόλων

2

Ονομαστικό ρεύμα

10 A
Ονομαστικό ρεύμα διαρροής Idn

30 mA
Ονομαστικό ρεύμα στους -25 °C

12 A
Ονομαστικό ρεύμα στους -20°C

11,80 A
Ονομαστικό ρεύμα στους -15 °C

11,70 A
Ονομαστικό ρεύμα στους -10 °C

11,50 A
Ονομαστικό ρεύμα στους -5 °C

11,30 A
Ονομαστικό ρεύμα στους 0°C

11,10 A
Ονομαστικό ρεύμα στους 5 °C

11 A
Ονομαστικό ρεύμα στους 10 °C

10,80 A
Ονομαστικό ρεύμα στους 15 °C

10,60 A
Ονομαστικό ρεύμα στους 20°C

10,40 A
Ονομαστικό ρεύμα στους 25 °C

10,20 A
Ονομαστικό ρεύμα στους 30 °C

10 A
Ονομαστικό ρεύμα στους 35 °C

9,90 A
Ονομαστικό ρεύμα στους 40°C

9,70 A
Ονομαστικό ρεύμα στους 50°C

9,40 A
Ονομαστικό ρεύμα στους 55 °C

9,30 A
Ονομαστικό ρεύμα στους 60 °C

9,10 A
Συντελεστής διόρθωσης ονομαστικής έντασης ρεύματος για 2 συσκευές τοποθετημένες δίπλα-δίπλα

1
Συντελεστής διόρθωσης ονομαστικής έντασης ρεύματος για 3 συσκευές τοποθετημένες δίπλα-δίπλα

0,95
Συντελεστής διόρθωσης ονομαστικής έντασης ρεύματος για 4 και 5 συσκευές τοποθετημένες δίπλα-δίπλα

0,90
Ελάχιστη/μέγιστη τιμή κατωφλίου της θερμικής λειτουργίας AC

1,13 - 1,45 A
Συντελεστής διόρθωσης ονομαστικής έντασης ρεύματος για 6 συσκευές τοποθετημένες δίπλα-δίπλα

0,85
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

6 kA

Τύπος διαφορικής προστασίας

A
Κατηγορία προστασίας (IP)

IP2X

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA

Είδος σύνδεσης

Βιδωτοί ακροδέκτες

Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V
Μέγιστη τάση λειτουργίας

240 V
Ονομαστική τάση λειτουργίας Ue

240 - 240 V
Κατηγορία υπέρτασης σύμφωνα με το IEC 60947-1

3

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

3,40 W

Συχνότητα

50 - 50 Hz

Μέγιστο επιτρεπόμενο υψόμετρο λειτουργίας

2.000 m
Κλάση περιορισμού ενέργειας I²t

3
Θερμοκρασία λειτουργίας

-25 - 40 °C
Αποθήκευση/μεταφορά θερμοκρασίας

-25 - 70 °C

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

2.000
Αριθμός μηχανικών λειτουργιών

2.000

Εύκαμπτος αγωγός διατομής

1 - 16 mm²
Διατομή άκαμπτου αγωγού

1 - 25 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²
Διατομή εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²
Διατομή εξόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²
Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²

Ονομαστική ροπή σύσφιξης

2,10 - 2,10 Nm
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών

Αριθμός στοιχείων

2

Ύψος

83 mm
Πλάτος

35 mm
Βάθος

68 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Πιστοποιήσεις και έγγραφα

PEP document en-GB 2025-12-09

PDF

16,18 MB

Hager REACH declaration ADA910H

PDF

RoHS report ADA910H

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος ADA910H

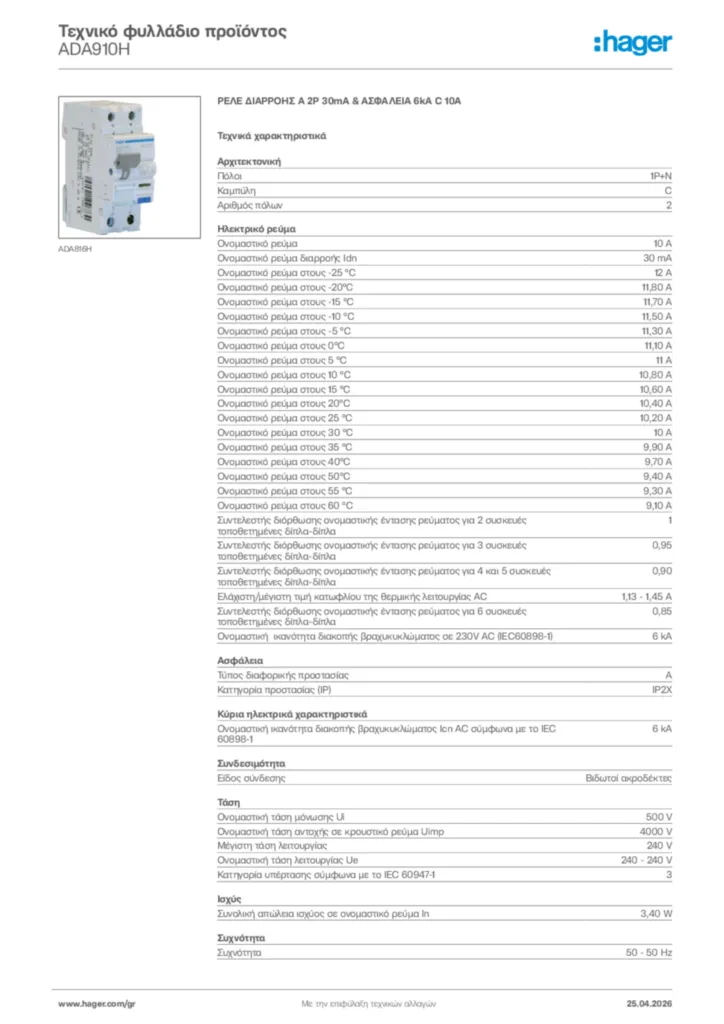

Product datasheet

Hager Τεχνικό φυλλάδιο προϊόντος ADA910H

ΡΕΛΕ ΔΙΑΡΡΟΗΣ Α 2P 30mA & ΑΣΦΑΛΕΙΑ 6kA C 10A

PDF
Installation manual

Installation manual en-GB, fr-FR, de-DE, it-IT 2022-03-24

PDF

1,45 MB
Declaration of conformity

Declaration

Declaration of conformity International 2018-12-18

PDF

103,23 kB
