Transformateur de Courant Ouvrant SC2 28mm 500/5A 2.2VA Classe 1 SRR05005B
La gamme de transformateur de courant ouvrant vient compléter la solution de mesure via un compteur à lecture indirect de type ECx300C ou une centrale de mesure. Grâce à son système d'ouverture clispé, le transformateur de courant ouvrant Hager peut être facilement installé sur un câble en sortie de protection électrique. les accessoires fournis permettent une installation sur câble, sur platine ou sur rail DIN. Pour une rapidité de raccordement, la gamme SRR est livrée pré-câblée.
EAN
3250610018385
Conditionnement
1 Pièce
Outils de conception
Prix
544,02 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Caractéristiques techniques
Attributs d'identification spécifiques pour la protection
-
Type de filtre produitTransformateur de courant non intrusif
Fonctions
-
Classe de précision1
Puissance
-
Puissance2,2 VA
Dimensions
-
Diamètre de l'ouverture28 mm
-
Hauteur73 mm
-
Largeur43,9 mm
-
Profondeur58,7 mm
-
Hauteur de l'ouverture29,2 mm
-
Largeur de l'ouverture28 mm
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée d'isolement3 000 V
Conditions d'utilisation
-
Température de service-40 - 65 °C
-
Température de stockage/transport-40 - 65 °C
Sécurité
-
Classe de protection (IP)IP20
Courant électrique
-
Courant max au primaire500 A
-
Courant Max au secondaire5 A
-
Courant assigné nominal500 A
Installation, montage
-
Montage surRail DIN, Platine de fixation
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

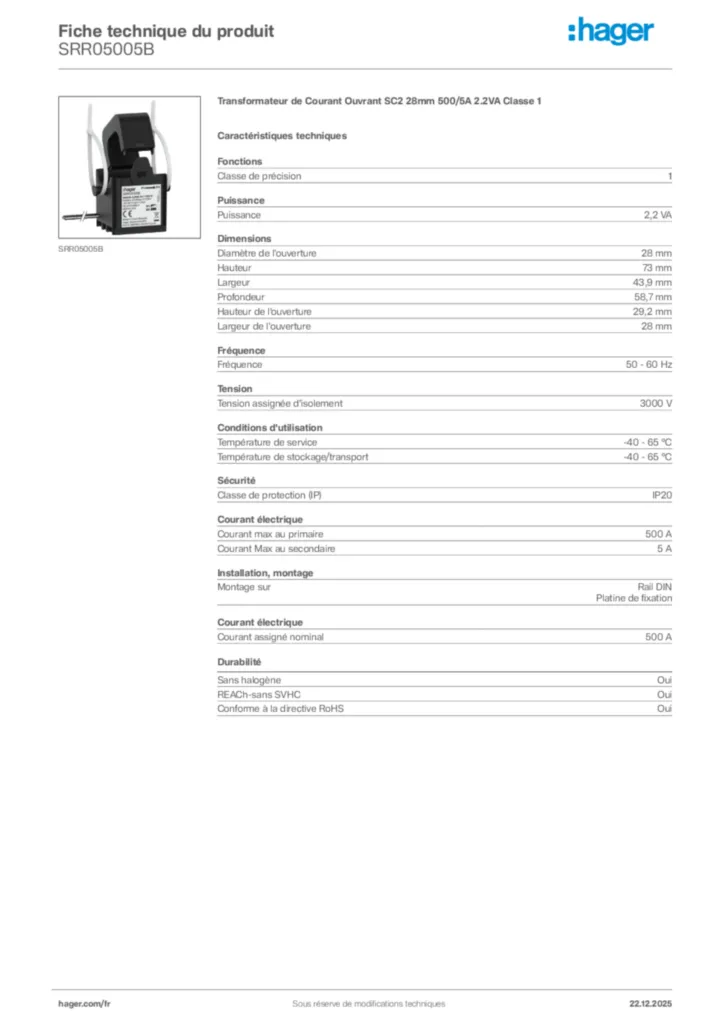

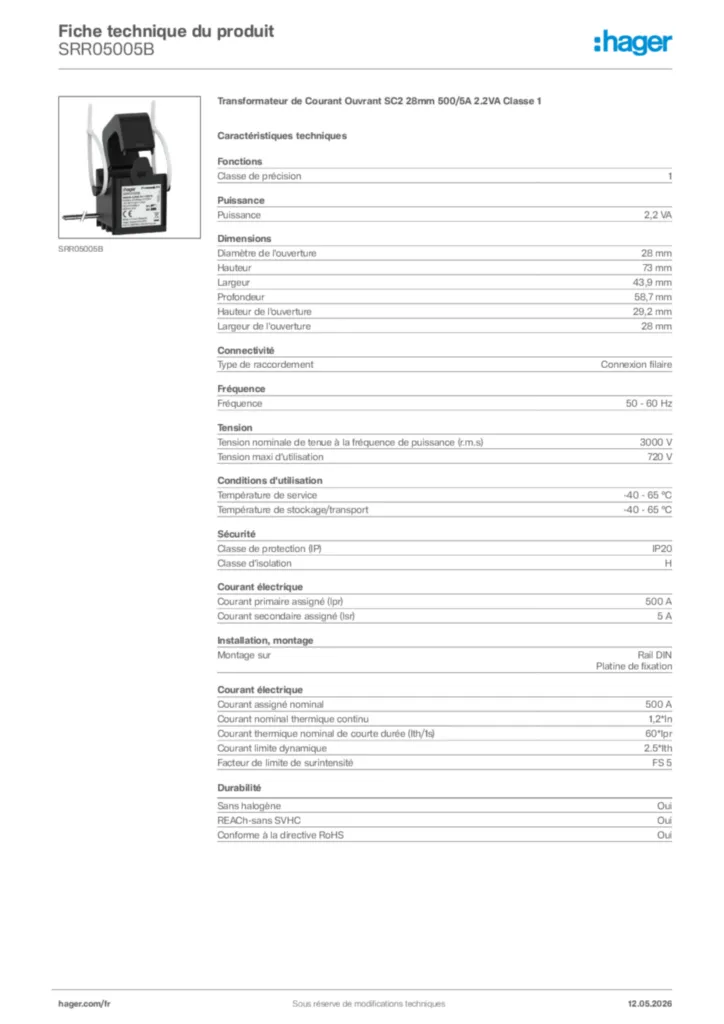

Product datasheet
