Compteur d'énergie monophasé 3x80A communiquant MOBDUS RS485 bornes RJ45 MID ECA180T
Compteur d'énergie électrique monophasé à lecture directe et calibre 3x80A communiquant en MOBDUS RS485 sur bornes rapides RJ45 et certifié MID pour la refacturation énergétique. Ce produit permet de collecter les données sur 3 départs monophasé indépendants avec neutre commun.
EAN
3250612230327
Conditionnement
1 Pièce
Prix
574,92 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Adaptateur reseau 1 produit(s) disponible(s) -
Accessoires de parafoudre pour équip. informatique / mesure, cde et régulation 1 produit(s) disponible(s) -
Accessoires pour système bus 8 produit(s) disponible(s)
Complétez votre système
-
HTG465H
Câble Modbus 3 m avec RJ45-fils nus et liaison terre
96,05 € HT / Pièce*
-
HTG467H
Résistance de terminaison MODBUS RTU 120 Ohm RJ45
7,11 € HT / Pièce*
-
HTG471H
Câble Modbus 1 m RJ45-RJ45 avec liaison terre
21,43 € HT / Pièce* -
HTG472HCâble Modbus 2 m RJ45-RJ45 avec liaison terre
27,16 € HT / Pièce* -
HTG474HCâble Modbus 5 m RJ45-RJ45 avec liaison terre
49,96 € HT / Pièce* -
HTG480HCâble Modbus 20 cm RJ45-RJ45
21,43 € HT / Pièce* -
HTG481HCâble Modbus 1 m RJ45-RJ45
34,27 € HT / Pièce* -
HTG482HCâble Modbus 2 m RJ45-RJ45
35,71 € HT / Pièce* -
HTG484HCâble Modbus 5 m RJ45-RJ45
49,96 € HT / Pièce* -
HTG485HCable Modbus 25m
143,10 € HT / Pièce*
Caractéristiques techniques
Architecture
-
Système busMODBUS
-
Type de pôles3x 1P+N
Courant électrique
-
Courant assigné nominal80 A
-
Courant de circuit de mesure maximum80 A
Capacité
-
Nombre de modules4
Connectivité
-
Type de raccordementRaccordement direct
-
Mode de connectionModBus RS-485 3 fils
Dimensions
-
Hauteur92 mm
-
Largeur72 mm
-
Profondeur60 mm
Equipement
-
Type d'émetteur d'impulsionOptique
Compatibilité
-
Adapté àAchat/vente
Raccordement
-
Section de racordement en entrée de comptage33 - 33 mm²
-
Section de racordement en sortie de comptage33 - 33 mm²
-
Type de connexion/prise au Bus systèmeRJ45
Installation, montage
-
Couple de serrage2 - 2 Nm
-
MontageRail DIN
Fonctions mécaniques
-
Couple de serrage nominal connexion digitale0,50 - 0,50 Nm
Mesure
-
Système de mesureMesure directe
-
Type d'appareil de mesureElectronique
-
Plage de mesure du courant0,25 - 80,0 A
-
Plage de tension de mesure PH/N92 - 276 V
-
Plage de mesure de la fréquence45 - 65 Hz
Alimentation électrique
-
Nombre de phase pour l'alimentation d'energie1
Fonctions
-
Classe de précisionB
-
Type de code douaneT1...T2 (230V AC)/T1...T4 Modbus
-
Est calibréOui
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 70 °C
Puissance
-
Puissance consommée VA2 VA
-
Puissance dissipée totale sous IN1 W
Fréquence
-
Fréquence50 - 50 Hz
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Guide d'installation
Notice 6LE005362A-E_ECA180T_EN-NL-IT
Guide d'installation International 2019-10-17
PDF1,38 MB
Notice 6LE005363A-E_ECA180T_FR-PT-ES
Guide d'installation es-ES, fr-FR, pt-PT 2019-10-17
PDF1,40 MB -
Annexe produit
Modbus table Summary V1 14
Annexe produit International 2022-10-04
PDF836,11 kB
Modbus table for energy meters
Table Modbus pour compteurs d'énergie (version du 24/07/2019)
XLS177,00 kB -
Catalogue
Guide de choix - Comptage
Compteurs d'énergie modulaires
PDF135,29 kB -
Annexe technique (multi-produits)

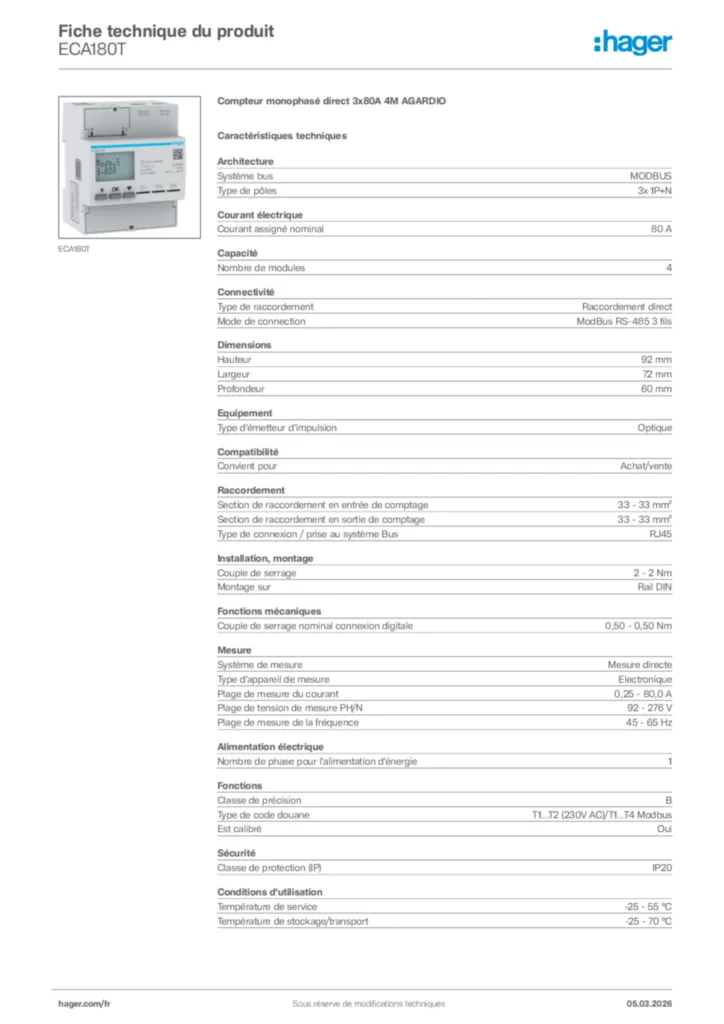

Fiche technique ECP180T ECR180T ECA180T ECM180T
Fiche technique : Gamme monophasée directe 3 x 80 A
PDF578,74 kB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2020-01-01
PDF110,84 kB
