ECP180D

Compteur monophasé direct 80A 2M S0 MID
EAN
3250612231386
Quantité
1
Prix*
181,66 € HT/pièce*
  • Architecture
    • Nombre de pôles
      2 P
    • Type de pôles
      1P+N
    • Mode de fixation
      rail DIN symétrique
  • Fonctions
    • Classe de précision
      B
    • Type de tarif géré
      T1...T2 (230 V AC) ; -
  • Compatibilité
    • Adapté à
      achat ; vente
  • Principales caractéristiques électriques
    • Tension assignée d'emploi Ue
      92 / 276 V
    • Fréquence assignée
      50 Hz
    • Type de tension d'alimentation
      AC
  • Tension
    • Tension maxi d'utilisation
      300 V
    • Tension assignée de tenue aux chocs
      6 kV
  • Intensité du courant
    • Courant minimum de fonctionnement
      0.015 A
    • Courant de fonctionnement
      0.015 / 80 A
    • Courant de référence
      5 A
    • I max du circuit de mesure
      80 A
  • Dimensions
    • Profondeur produit installé
      60 mm
    • Hauteur produit installé
      92 mm
    • Largeur produit installé
      36 mm
  • Puissance
    • Puissance consommée
      2 VA
    • Puissance dissipée totale sous IN
      1 W
    • Plage Impulsion/KWh
      1 / 1000 Imp / kWh
  • Spécifications électriques
    • Type d'émetteur d'impulsion
      électrique
  • Mesures
    • Plage de mesure de la fréquence
      45/65 Hz
    • Type d'appareil de mesure
      électronique
    • Principe de mesure
      mesure directe
  • Alimentation
    • Tension d'alimentation
      230V ± 20%
  • Installation, montage
    • Couple de serrage
      2Nm
    • Type de montage
      rail DIN
  • Connexion
    • Section de racordement en sortie de comptage
      33 mm²
    • Section de racordement en entrée de comptage
      33 mm²
    • Section de raccordement de l'entrée digitale
      0.8 / 2.5 mm²
  • Configuration
    • Poids de l'impulsion
      100 Wh
  • Equipement
    • Type d'afficheur
      LCD rétro-éclairé
    • Modèle tarifaire
      Externa
    • Type de compteur électronique
      compteur monophasé
  • Utilisation
    • Durée d'impulsion
      30 / 100 ms
  • Standards
    • Texte norme
      EN 50470-1 ; 3 ; IEC 62053-21 ; 23 ; IEC 61557-12
    • Produit certifié
      MID (directive appareillage de mesure)
    • Directive européenne WEEE
      concerné
  • Sécurité
    • Indice de protection IP
      IP20
    • Classe de protection
      classe II
    • Classe d'isolement
      TBTS
  • Conditions d'utilisation
    • Température de service
      -25/55 °C
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      2
    • Altitude
      2000 m
    • Température de stockage
      -25/70 °C
    • Température de stockage/transport
      -25/70 °C
Documentations
Déclaration UE de conformité pour ECP180D 245 kopdfDownload
Profil Environnemental Produit pour ECP180D 432 kopdfDownload
Notice d'instruction pour ECP180D 1663 kopdfDownload
Déclaration UE de conformité pour ECP180D 89 kopdfDownload
Brochure Solution Comptage 5675 kopdfDownload

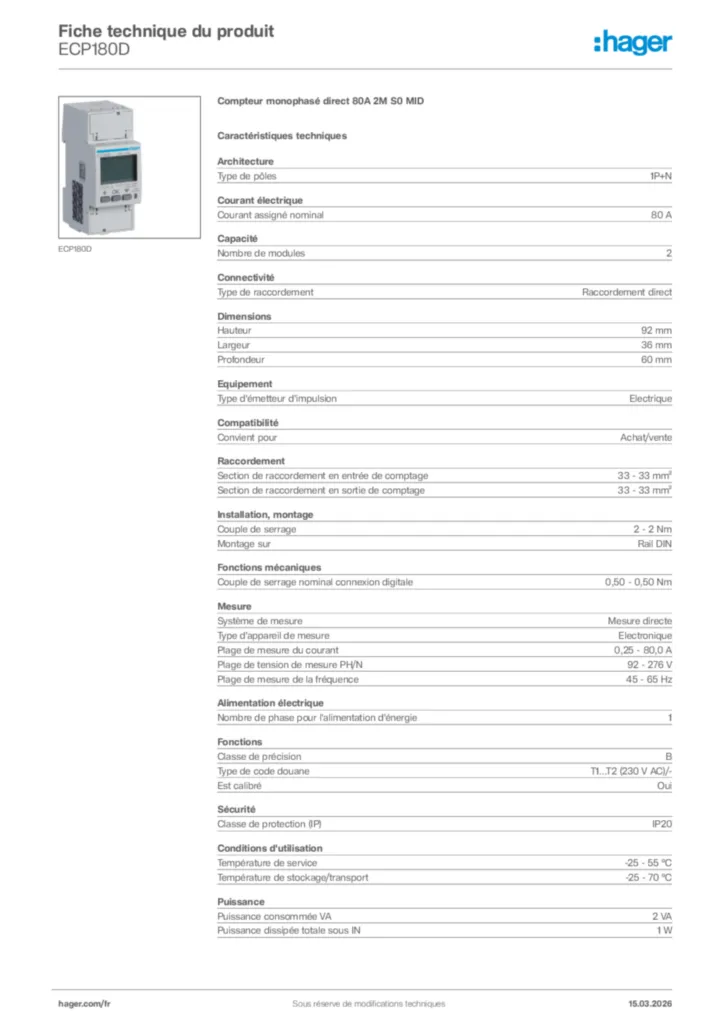

Fiche technique ECP180D ECR180D ECA180D ECM180D 519 kopdfDownload
