EAN
3250612231355
Conditionnement
1 pièce
Prix
118,99 €
HT/ pièce *

Caractéristiques techniques

Architecture
  • Type de pôles
    1P+N
Courant Electrique
  • Courant assigné nominal
    40 A
  • Courant de circuit de mesure maximum
    40 A
Capacité
  • Nombre de modules
    1
Connectivité
  • Type de connection / prise
    Raccordement direct
Dimensions
  • Hauteur
    92 mm
  • Largeur
    18 mm
  • Profondeur
    58 mm
Principales caractéristiques électriques
  • Type d'émetteur d'impulsion
    Optique
Compatibilité
  • Adapté à
    Achat
Connexion
  • Section de racordement en entrée de comptage
    16 - 16 mm²
  • Section de racordement en sortie de comptage
    16 - 16 mm²
Installation, montage
  • Couple de serrage
    1 - 1 Nm
Mesures
  • Système de mesure
    Mesure directe
  • Type d'appareil de mesure
    Electronique
  • Plage de mesure du courant
    0,25 - 40,0 A
  • Plage de tension de mesure PH/N
    184 - 276 V
  • Plage de mesure de la fréquence
    45 - 65 Hz
Alimentation
  • Nombre de phase pour l'alimentation d'energie
    1
Fonctions
  • Classe de précision
    B
  • Est calibré
    Oui
Sécurité
  • Indice de protection IP
    IP20
Conditions d'utilisation
  • Température de service
    -25 - 55 °C
  • Température de stockage/transport
    -25 - 70 °C
Puissance
  • Puissance consommée VA
    2 VA
  • Puissance dissipée totale sous IN
    1 W

Documents

  • Image produit

    Image ECN140D | Hager France

    Image produit ECN140D

  • Guide d'installation

    Image Notice 6LE005495A-B_ECN140D_FR-PT-ES | Hager France

    Notice 6LE005495A-B_ECN140D_FR-PT-ES

    Guide d'installation es-ES, fr-FR, pt-PT 2019-04-25

    PDF
    295,52 kB
    Image Notice 6LE005496A-B_ECN140D_EN-NL-IT | Hager France

    Notice 6LE005496A-B_ECN140D_EN-NL-IT

    Guide d'installation International 2019-04-25

    PDF
    283,47 kB
  • Catalogue

    Image Guide de choix - Comptage | Hager France

    Guide de choix - Comptage

    Catalogue fr-FR 2020-09-08

    PDF
    135,29 kB
  • Appendice technique (mono-produit)

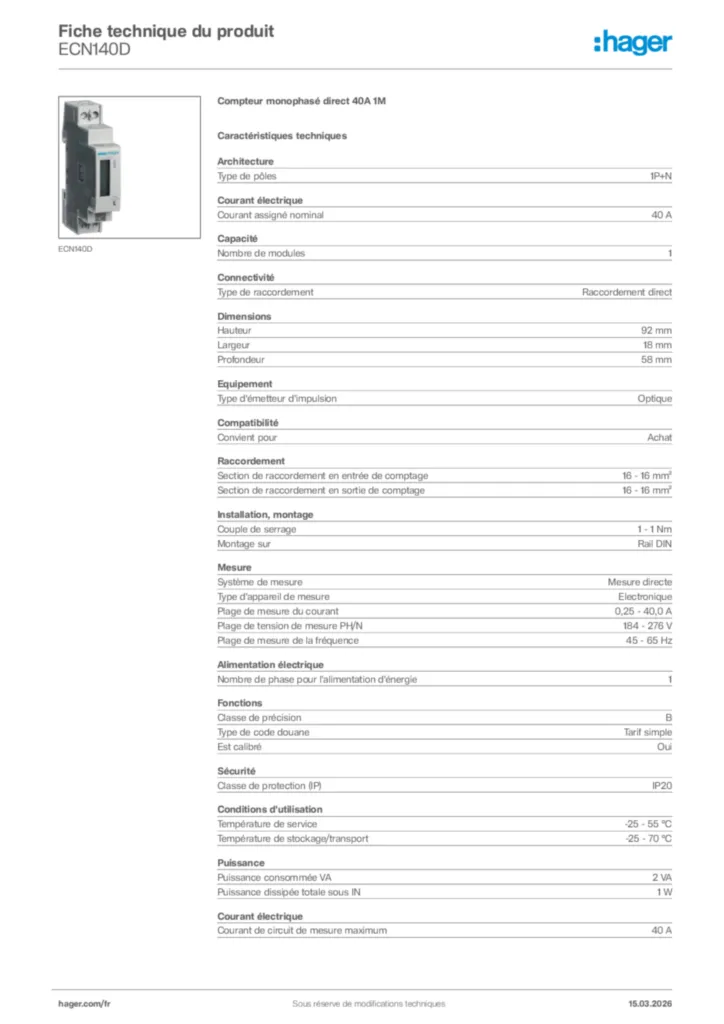

    Image Fiche technique ECN140D ECP140D ECR140D ECM140D | Hager France

    Fiche technique ECN140D ECP140D ECR140D ECM140D

    Appendice technique (multi-produits) fr-FR 2019-04-03

    PDF
    454,10 kB
Plus de documentation
*Toutes les données sont sujettes à erreur ou modification. Les prix HT affichés sont recommandés - Tarif janvier 2024
