ECM180D

Compteur monophasé direct 80A 2M MBUS MID
EAN
3250612231317
Quantité
1
Prix*
204,02 € HT/pièce*
  • Architecture
    • Système bus
      M-BUS
    • Nombre de pôles
      2 P
    • Type de pôles
      1P+N
    • Mode de fixation
      rail DIN symétrique
  • Fonctions
    • Classe de précision
      B
    • Type de tarif géré
      T1...T2 (230V AC) ; T1...T2 M-BUS
  • Compatibilité
    • Adapté à
      achat ; vente
  • Principales caractéristiques électriques
    • Tension assignée d'emploi Ue
      92 / 276 V
    • Fréquence assignée
      50 Hz
    • Type de tension d'alimentation
      AC
  • Tension
    • Tension maxi d'utilisation
      300 V
    • Tension assignée de tenue aux chocs
      6 kV
  • Intensité du courant
    • Courant minimum de fonctionnement
      0.015 A
    • Courant de fonctionnement
      0.015 / 80 A
    • Courant de référence
      5 A
    • I max du circuit de mesure
      80 A
  • Dimensions
    • Profondeur produit installé
      60 mm
    • Hauteur produit installé
      92 mm
    • Largeur produit installé
      36 mm
  • Puissance
    • Puissance consommée
      2 VA
    • Puissance dissipée totale sous IN
      1 W
  • Spécifications électriques
    • Type d'émetteur d'impulsion
      optique
  • Mesures
    • Plage de mesure de la fréquence
      45/65 Hz
    • Type d'appareil de mesure
      électronique
    • Principe de mesure
      mesure directe
  • Alimentation
    • Tension d'alimentation
      230V ± 20%
  • Installation, montage
    • Couple de serrage
      2Nm
    • Type de montage
      rail DIN
  • Connexion
    • Section de racordement en sortie de comptage
      33 mm²
    • Section de racordement en entrée de comptage
      33 mm²
    • Section de raccordement de l'entrée digitale
      0.8 / 2.5 mm²
  • Equipement
    • Type d'afficheur
      LCD rétro-éclairé
    • Modèle tarifaire
      Externa
    • Type de compteur électronique
      compteur monophasé
  • Standards
    • Texte norme
      EN 50470-1 ; 3 ; IEC 62053-21 ; 23 ; IEC 61557-12
    • Produit certifié
      MID (directive appareillage de mesure)
    • Directive européenne WEEE
      concerné
  • Sécurité
    • Indice de protection IP
      IP20
    • Classe de protection
      classe II
    • Classe d'isolement
      TBTS
  • Conditions d'utilisation
    • Température de service
      -25/55 °C
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      2
    • Altitude
      2000 m
    • Température de stockage
      -25/70 °C
    • Température de stockage/transport
      -25/70 °C
Documentations
Déclaration UE de conformité pour ECM180D 245 kopdfDownload
Annexe notice pour ECM180D 188 koxlsDownload
Déclaration UE de conformité pour ECM180D 89 kopdfDownload
Brochure Solution Comptage 5675 kopdfDownload

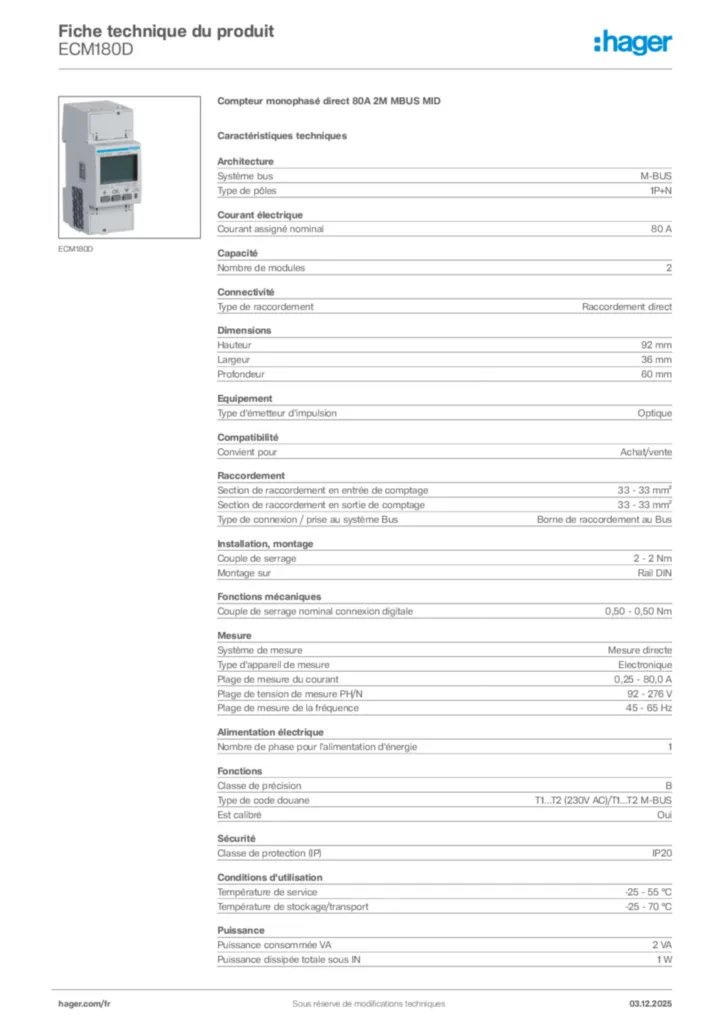

Fiche technique ECP180D ECR180D ECA180D ECM180D 519 kopdfDownload
