ECM140D

Compteur monophasé direct 40A 1M MBUS MID
EAN
3250612231294
Quantité
1
Prix*
178,87 € HT/pièce*
  • Architecture
    • Système bus
      M-BUS
    • Nombre de pôles
      2 P
    • Type de pôles
      1P+N
    • Mode de fixation
      rail DIN symétrique
  • Fonctions
    • Classe de précision
      B
    • Type de tarif géré
      - ; T1...T2 M-BUS
  • Compatibilité
    • Adapté à
      achat ; vente
  • Principales caractéristiques électriques
    • Tension assignée d'emploi Ue
      92 / 276 V
    • Fréquence assignée
      50 Hz
    • Type de tension d'alimentation
      AC
  • Tension
    • Tension maxi d'utilisation
      300 V
    • Tension assignée de tenue aux chocs
      6 kV
  • Intensité du courant
    • Courant minimum de fonctionnement
      0.02 A
    • Courant de fonctionnement
      0.02 / 40 A
    • Courant de référence
      5 A
    • I max du circuit de mesure
      40 A
  • Dimensions
    • Profondeur produit installé
      60 mm
    • Hauteur produit installé
      92 mm
    • Largeur produit installé
      18 mm
  • Puissance
    • Puissance consommée
      2 VA
    • Puissance dissipée totale sous IN
      1 W
  • Spécifications électriques
    • Type d'émetteur d'impulsion
      optique
  • Mesures
    • Plage de mesure de la fréquence
      45/65 Hz
    • Type d'appareil de mesure
      électronique
    • Principe de mesure
      mesure directe
  • Alimentation
    • Tension d'alimentation
      230V ± 20%
  • Installation, montage
    • Couple de serrage
      1Nm
    • Type de montage
      rail DIN
  • Connexion
    • Section de racordement en sortie de comptage
      16 mm²
    • Section de racordement en entrée de comptage
      16 mm²
  • Equipement
    • Type d'afficheur
      LCD
    • Type de compteur électronique
      compteur monophasé
  • Standards
    • Texte norme
      EN 50470-1 ; 3 ; IEC 62053-21 ; 23 ; IEC 61557-12
    • Produit certifié
      MID (directive appareillage de mesure)
    • Directive européenne WEEE
      concerné
  • Sécurité
    • Indice de protection IP
      IP20
    • Classe de protection
      classe II
    • Classe d'isolement
      TBTS
  • Conditions d'utilisation
    • Température de service
      -25/55 °C
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      2
    • Altitude
      2000 m
    • Température de stockage
      -25/70 °C
    • Température de stockage/transport
      -25/70 °C
Documentations

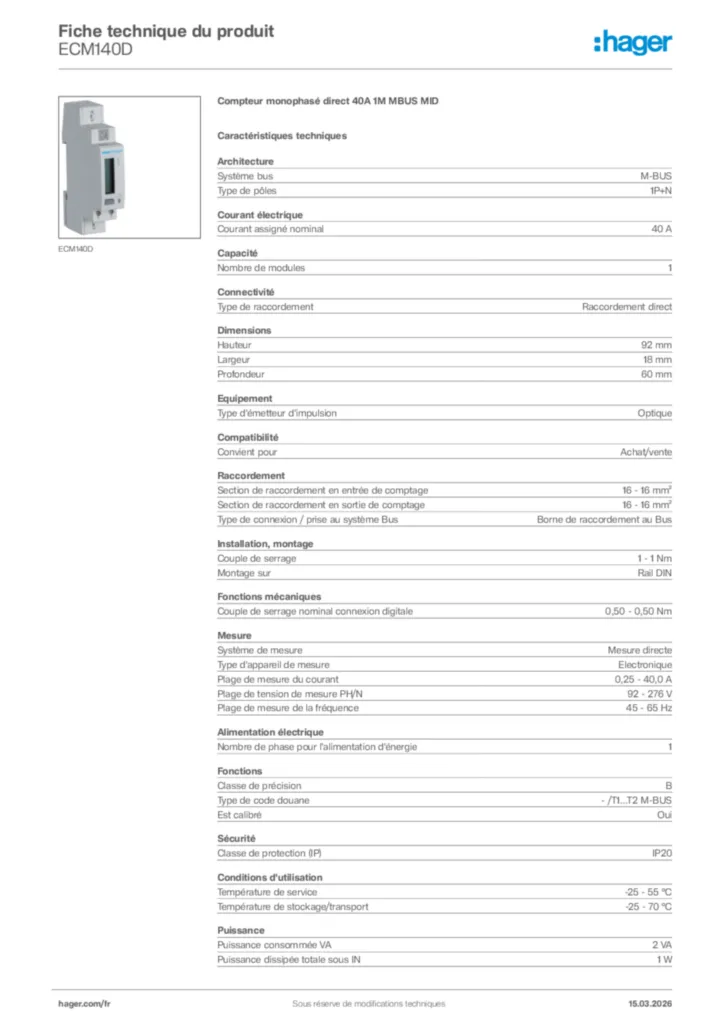

Fiche technique ECN140D ECP140D ECR140D ECM140D 454 kopdfDownload
