Parafoudre photovoltaique de type 2 3P 3modules. Ce parafoudre est conçu pour protéger contre les surtensions pouvant affecter les réseaux d’alimentation photovoltaïque.

EAN

3250615514967

Conditionnement

1 Pièce

Hagercad, pour vos projets électriques tertiaires

Parafoudres

Parafoudre photovoltaique de type 2 3P 3modules SPV340

Name: SPV340
Brand: Hager
SKU: SPV340
Price: 592.04 EUR

Prix

592,04 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

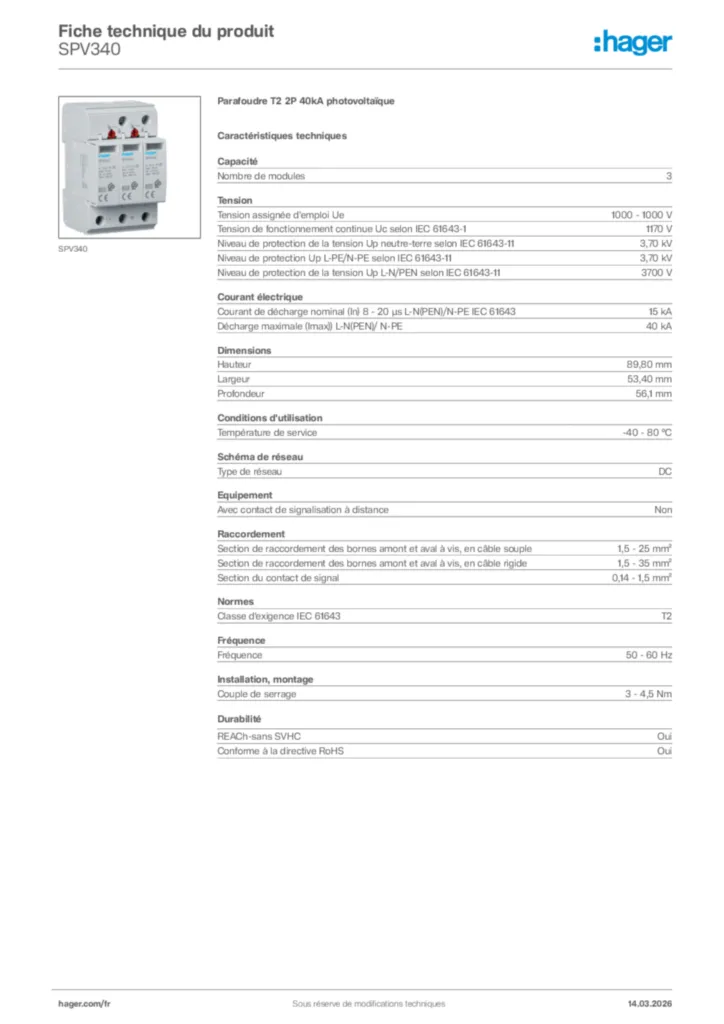

Fiche produit

Complétez votre système

Accessoires de parafoudre pour équipement électrique 1 produit(s) disponible(s)

Caractéristiques techniques

Nombre de modules

3

Niveau de protection de la tension Up neutre-terre selon IEC 61643-11

3,70 kV
Niveau de protection de la tension Up L-N/PEN selon IEC 61643-11

3 700 V
Type de tension d'alimentation

DC
Catégorie de surtension selon IEC 60947-1

3

Courant de décharge max. (Imax)

40 kA
Courant de décharge max. (Imax), N-PE

40 kA
Courant nominal de décharge In

15 kA

Hauteur

89,80 mm
Largeur

53,40 mm
Profondeur

56,1 mm
Longueur de dénudage

16 mm

Classe de protection (IP)

IP20
Mode de protection

L-PE

Température de service

-40 - 80 °C
Tropicalisation/humidité/Exécution

5 - 95%
Température de stockage/transport

-40 - 80 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

2
Altitude max.

2 000 m

Couleur du produit

Gris clair
Code RAL

7035
Matériau

Polyamide (PA), Polyester

Type de réseau

DC
Schéma TN

Non
Réseau TN-C

Non
Schéma DC

Oui
Réseau IT

Non
Réseau TT

Non
Réseau TN-C-S

Oui
Schéma TN-S

Non

Avec contact de signalisation à distance

Non
Courant nominal de charge IL

80 A

Section de raccordement des bornes amont et aval à vis, en câble souple

1,5 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1,5 - 35 mm²
Section de raccordement en câble souple

1.5 - 25 mm²
Section de raccordement en câble rigide

1.5 - 35 mm²
Type de connexion / prise

Borne à vis
Nombre de points de connexions

1

Classe d'exigence IEC 61643

T2

Fréquence

50 - 60 Hz

Couple de serrage

3 - 4,5 Nm
Position de montage/connexion

Horizontal
Compatible pour une installation en intérieur

Oui

Type de pôles

2P

Avec fusible de protection intégré

Non

Type de montage

Rail DIN
Type de raccordement

borne à vis

Avec témoin lumineux

Oui

Convient pour une configuration supplémentaire du système

Oui
Mode fin de vie

OCM (open circuit mode)

Nombre de demi-modules de 17.5mm uniquement pour appareil et kit

6

Type de filtre produit

SPD

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
