Cartouche T2 1P photovoltaïque +/ - pour SPV340 SPV040
EAN
3250615514950
Conditionnement
1 Pièce
Outils de conception
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Produits compatibles
-
Produits liés 1 produit(s) disponible(s)
Caractéristiques techniques
Capacité
-
Nombre de modules1
Tension
-
Tension assignée d'emploi Ue1 000 - 1 000 V
-
Tension de fonctionnement continue Uc selon IEC 61643-1585 V
-
Niveau de protection de la tension Up neutre-terre selon IEC 61643-111,90 kV
-
Niveau de protection Up L-PE/N-PE selon IEC 61643-111,90 kV
-
Niveau de protection de la tension Up L-N/PEN selon IEC 61643-111 900 V
Courant électrique
-
Courant de décharge nominal (In) 8 - 20 µs L-N(PEN)/N-PE IEC 6164315 kA
-
Décharge maximale (Imax)) L-N(PEN)/ N-PE40 kA
Dimensions
-
Hauteur52,40 mm
-
Largeur17,50 mm
-
Profondeur55,4 mm
Conditions d'utilisation
-
Température de service-40 - 80 °C
Schéma de réseau
-
Type de réseauDC
Equipement
-
Avec contact de signalisation à distanceNon
Normes
-
Classe d'exigence IEC 61643T2
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage3 - 3 Nm
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

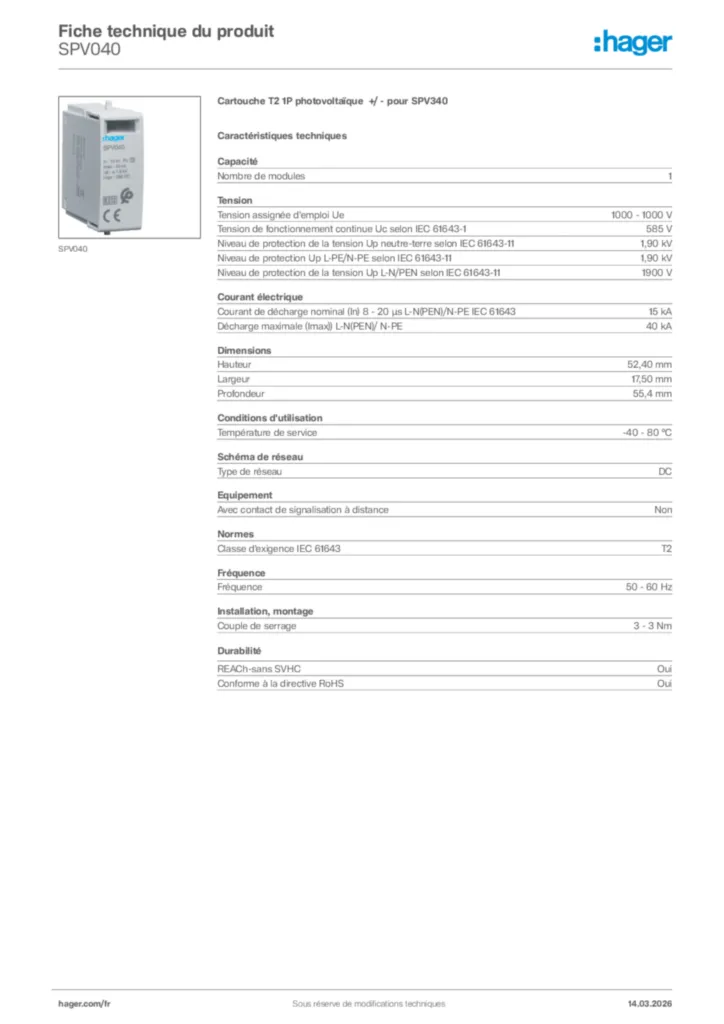

Hager Fiche technique du produit SPV040
