Centrale de mesure encastrée évoluée compatibles avec SM201, SM211, SM213, SM214 SM103E
Centrale de mesure encastrée évoluée compatible avec les modules de communication impulsionnelle SM201, Modbus RTU SM211, SM213 et module ethernet et modbus RTU SM214
EAN
3250615639981
Conditionnement
1 Pièce
Outils de conception
Prix
1 693,37 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Accessoires pour outils de mesure 8 produit(s) disponible(s)
Complétez votre système
-
SM214
Module ethernet + RS485 jbus-modbus pour SM103E
1 518,37 € HT / Pièce* -
SM213Module ethernet jbus-modbus pour SM103E
762,51 € HT / Pièce* -
SM211Module de communication RS485 JBUS/MODBUS pour centrale mesure & analyse réseau
442,86 € HT / Pièce* -
SM205Module température pour centrale de mesure et d'analyse de réseau
526,41 € HT / Pièce* -
SM204Module mémoire pour centrale de mesure et d'analyse de réseau
1 228,15 € HT / Pièce* -
SM203Module sortie analogique pour centrale de mesure et d'analyse de réseau
296,27 € HT / Pièce* -
SM202
Module entrée-sortie pour SM103E
381,63 € HT / Pièce* -
SM201Module sortie imp. pour SM103E
238,39 € HT / Pièce*
Caractéristiques techniques
Fréquence
-
Fréquence50 - 60 Hz
Dimensions
-
Hauteur96 mm
-
Largeur96 mm
-
Profondeur60 mm
Sécurité
-
Classe de protection (IP)IP51
Capacité
-
Nombre de modules5
Conditions d'utilisation
-
Température de service-10 - 55 °C
-
Température de stockage/transport-20 - 80 °C
Connectivité
-
Type de raccordementBorne à vis
Raccordement
-
Section de raccordement en câble souple2.5 - 6 mm²
-
Section de raccordement en câble rigide2.5 - 6 mm²
Puissance
-
Puissance dissipée totale sous IN10 W
-
Puissance consommée VA10 VA
Equipement
-
Type d'afficheurLCD
Mesure
-
Plage de mesure de la fréquence45 - 65 Hz
-
Type d'appareil de mesureMultimètre
-
Plage de mesure du courant0 - 9 995 A
Installation, montage
-
Montage surEncastré, En saillie
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

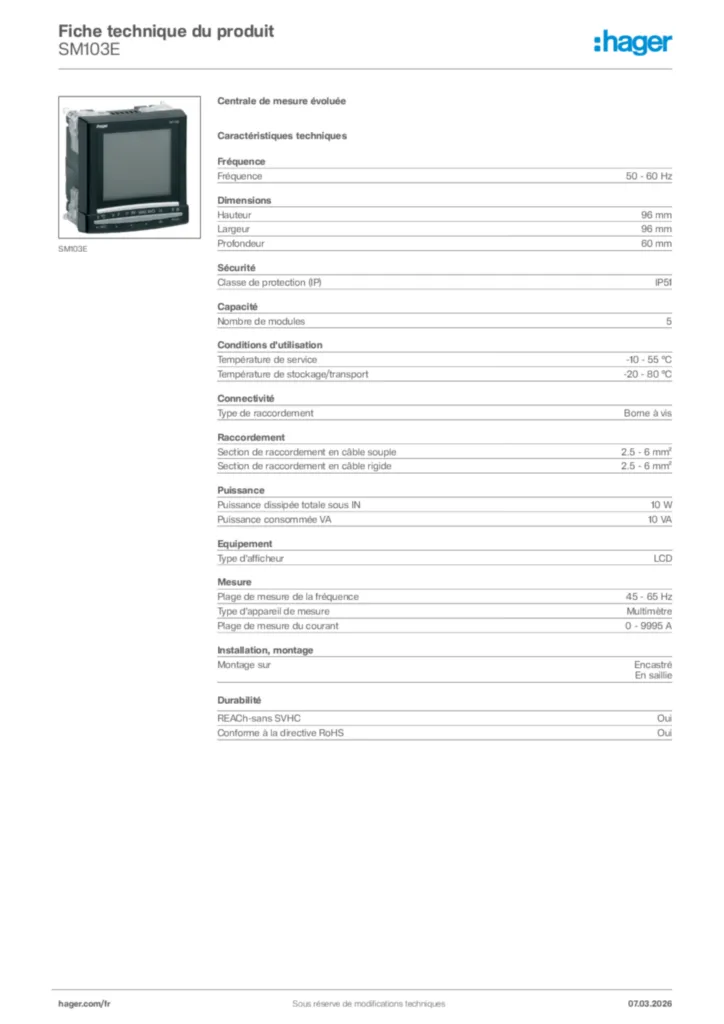

Product datasheet
Hager Fiche technique du produit SM103E
Centrale de mesure évoluée
PDF -
Guide d'installation
Notice SM103E FR-DE-GB-IT-NL-ES-PT
Guide d'installation en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2011-09-21
PDF7,56 MB -
Annexe produit
Table de communications SM103E
Annexe produit International 2024-01-31
XLS450,00 kB -
