Compteur triphasé via TI 1A ou 5A 4M AGARDIO MID ECA300C
EAN
3250612231263
Conditionnement
1 Pièce
Prix
590,46 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Adaptateur reseau 1 produit(s) disponible(s) -
Accessoires de parafoudre pour équip. informatique / mesure, cde et régulation 1 produit(s) disponible(s) -
Accessoires pour système bus 8 produit(s) disponible(s)
Complétez votre système
-
HTG465H
Câble Modbus 3 m avec RJ45-fils nus et liaison terre
94,63 € HT / Pièce*
-
HTG467H
Résistance de terminaison MODBUS RTU 120 Ohm RJ45
7,00 € HT / Pièce*
-
HTG471H
Câble Modbus 1 m RJ45-RJ45 avec liaison terre
21,11 € HT / Pièce* -
HTG472HCâble Modbus 2 m RJ45-RJ45 avec liaison terre
26,75 € HT / Pièce* -
HTG474HCâble Modbus 5 m RJ45-RJ45 avec liaison terre
49,22 € HT / Pièce* -
HTG480HCâble Modbus 20 cm RJ45-RJ45
21,11 € HT / Pièce* -
HTG481HCâble Modbus 1 m RJ45-RJ45
33,76 € HT / Pièce* -
HTG482HCâble Modbus 2 m RJ45-RJ45
35,18 € HT / Pièce* -
HTG484HCâble Modbus 5 m RJ45-RJ45
49,22 € HT / Pièce* -
HTG485HCable Modbus 25m
140,98 € HT / Pièce*

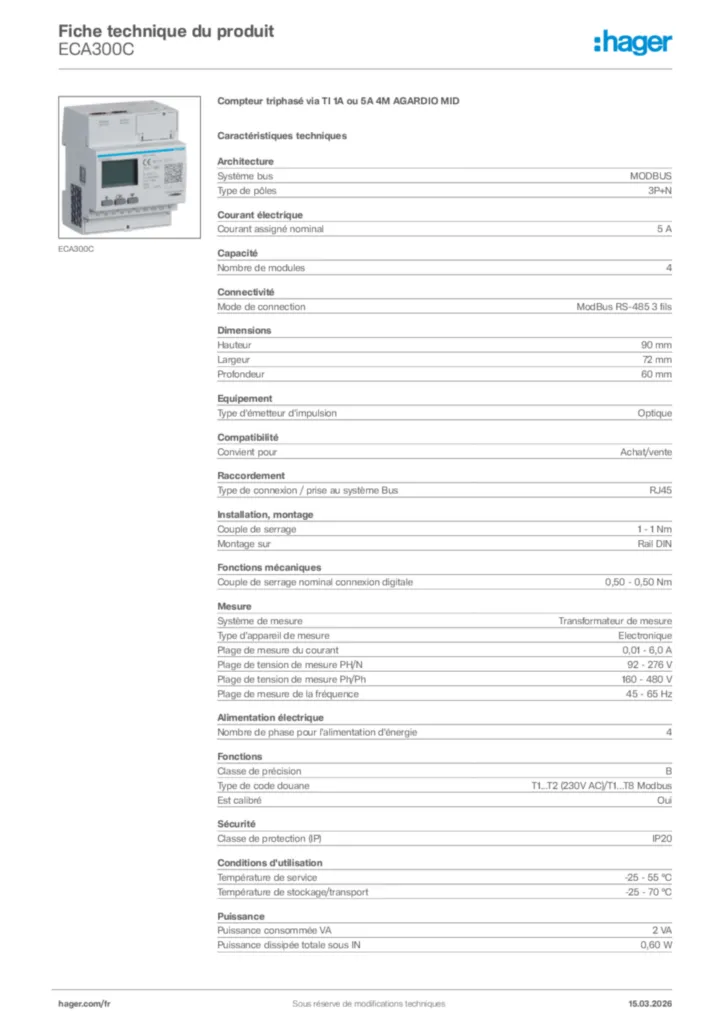

Caractéristiques techniques
Architecture
-
Système busMODBUS
-
Type de pôles3P+N
Courant électrique
-
Courant assigné nominal5 A
-
Courant de circuit de mesure maximum6 A
Capacité
-
Nombre de modules4
Connectivité
-
Mode de liaisonModBus RS-485 3 fils
Dimensions
-
Hauteur90 mm
-
Largeur72 mm
-
Profondeur60 mm
Principaux attributs électriques
-
Type d'émetteur d'impulsionOptique
Compatibilité
-
Adapté àAchat/vente
Raccordement
-
Type de connexion/prise au Bus systèmeRJ45
Installation, montage
-
Couple de serrage1 - 1 Nm
Fonctions mécaniques
-
Couple de serrage nominal connexion digitale0,50 - 0,50 Nm
Mesure
-
Système de mesureTransformateur de mesure
-
Type d'appareil de mesureElectronique
-
Plage de mesure du courant0,01 - 6,0 A
-
Plage de tension de mesure PH/N92 - 276 V
-
Plage de tension de mesure Ph/Ph160 - 480 V
-
Plage de mesure de la fréquence45 - 65 Hz
Alimentation électrique
-
Nombre de phase pour l'alimentation d'energie4
Fonctions
-
Classe de précisionB
-
Type de tarifT1...T2 (230V AC)/T1...T8 Modbus
-
Est calibréOui
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 70 °C
Puissance
-
Puissance consommée VA2 VA
-
Puissance dissipée totale sous IN0,60 W
Documents
-
Image produit
-
Guide d'installation
Notice 6LE005410A-D_ECA300C_EN-NL-IT
Guide d'installation International 2019-10-04
PDF1,70 MB
Notice 6LE005411A-D_ECA300C_FR-PT-ES
Guide d'installation es-ES, fr-FR, pt-PT 2019-10-04
PDF1,71 MB -
Annexe Produit
Annexe Produit International 2022-10-04
PDF836,11 kB
Modbus table for energy meters
Table Modbus pour compteurs d'énergie (version du 24/07/2019)
XLS177,00 kB -
Catalogue
Guide de choix - Comptage
Compteurs d'énergie modulaires
PDF135,29 kB -
Appendice technique
Fiche technique ECP300C ECR300C ECA300C ECM300C
Fiche technique : Gamme triphasée indirecte
PDF724,36 kB -
Déclaration de conformité
EU Declaration of Conformity
Déclaration de conformité en-GB 2024-04-15
PDF465,71 kB
