Compteur monophasé direct 40A 1M MODBUS MID ECR140D

EAN
3250612231423
Conditionnement
1 pièce
Prix
217,55 €
HT/ pièce *

Complétez votre système

Accessoires optionnels

  • Adaptateur reseau 1 produit(s) disponible(s)
  • Accessoires de parafoudre pour équip. informatique / mesure, cde et régulation 1 produit(s) disponible(s)
  • Accessoires pour système bus 1 produit(s) disponible(s)

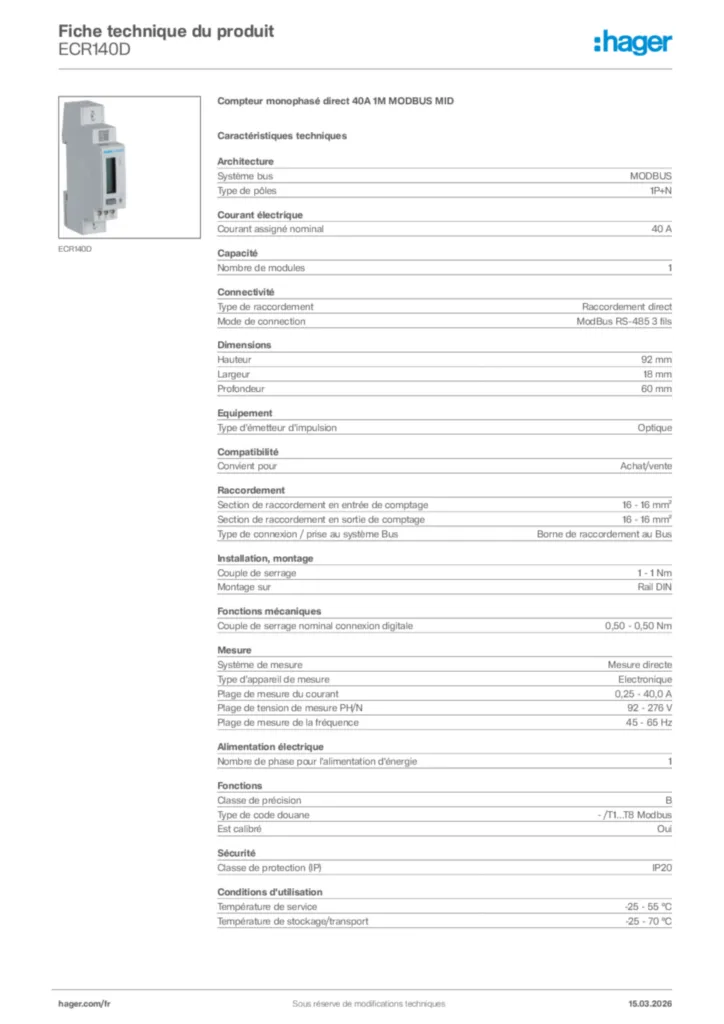

Caractéristiques techniques

Architecture
  • Système bus
    MODBUS
  • Type de pôles
    1P+N
Courant Electrique
  • Courant assigné nominal
    40 A
  • Courant de circuit de mesure maximum
    40 A
Capacité
  • Nombre de modules
    1
Connectivité
  • Type de connection / prise
    Raccordement direct
  • Mode de liaison
    ModBus RS-485 3 fils
Dimensions
  • Hauteur
    92 mm
  • Largeur
    18 mm
  • Profondeur
    60 mm
Principales caractéristiques électriques
  • Type d'émetteur d'impulsion
    Optique
Compatibilité
  • Adapté à
    Achat/vente
Connexion
  • Section de racordement en entrée de comptage
    16 - 16 mm²
  • Section de racordement en sortie de comptage
    16 - 16 mm²
  • Type de connexion/prise au Bus système
    Borne de raccordement au Bus
Installation, montage
  • Couple de serrage
    1 - 1 Nm
Caractéristiques mécaniques
  • Couple de serrage nominal connexion digitale
    0,50 - 0,50 Nm
Mesures
  • Système de mesure
    Mesure directe
  • Type d'appareil de mesure
    Electronique
  • Plage de mesure du courant
    0,25 - 40,0 A
  • Plage de tension de mesure PH/N
    92 - 276 V
  • Plage de mesure de la fréquence
    45 - 65 Hz
Alimentation
  • Nombre de phase pour l'alimentation d'energie
    1
Fonctions
  • Classe de précision
    B
  • Type de tarif
    - /T1...T8 Modbus
  • Est calibré
    Oui
Sécurité
  • Indice de protection IP
    IP20
Conditions d'utilisation
  • Température de service
    -25 - 55 °C
  • Température de stockage/transport
    -25 - 70 °C
Puissance
  • Puissance consommée VA
    2 VA
  • Puissance dissipée totale sous IN
    1 W

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme RoHS Oui
Conforme REACH Oui
