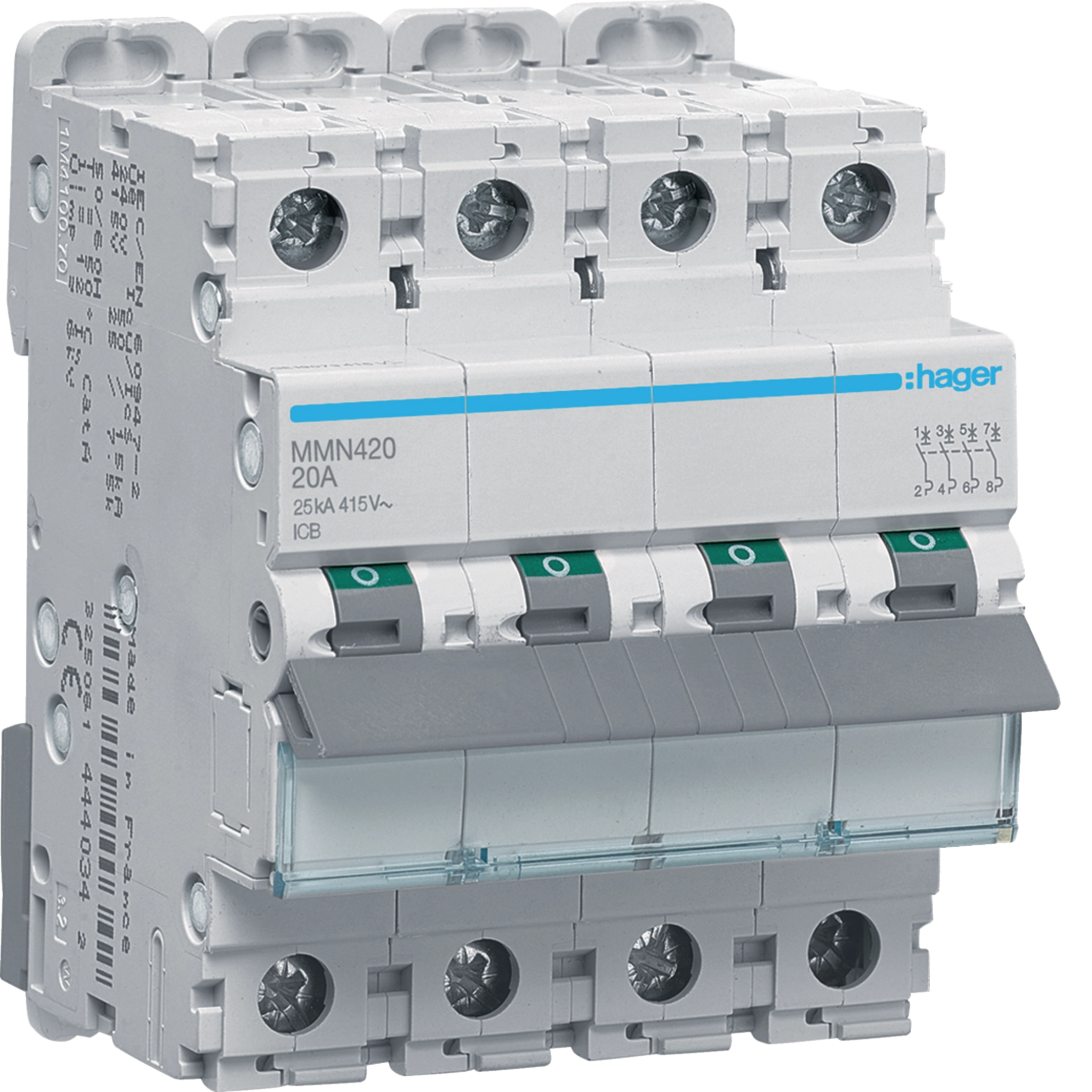

Disjoncteur magnétique 4P 25kA 20A 400V access. indicateur IEC 947-2 MMN420
EAN
3250614354885
Conditionnement
1 Pièce
Outils de conception
Prix
689,76 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Cache-borne 1 produit(s) disponible(s) -
Bloc différentiel de type AC 8 produit(s) disponible(s) -
Bloc différentiel de type AC S 2 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s) -
Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s)
Complétez votre système
-
MZN120
Cache-borne cache-vis pour disjoncteur
25,58 € HT / Pièce*
-
BDC863
Bloc différentiel double sortie 4P 63A 30mA type AC
697,99 € HT / Pièce* -
BFC825Bloc différentiel double sortie 4P 25A 300mA type AC
344,85 € HT / Pièce* -
BFC840Bloc différentiel double sortie 4P 40A 300mA type AC
372,63 € HT / Pièce* -
BFC863Bloc différentiel double sortie 4P 63A 300mA type AC
442,34 € HT / Pièce* -
BDC825Bloc différentiel double sortie 4P 25A 30mA type AC
384,00 € HT / Pièce* -
BDC840
Bloc différentiel double sortie 4P 40A 30mA type AC
412,92 € HT / Pièce* -
BD446Bloc différentiel 4P 40A 30mA type AC 60Hz
423,30 € HT / Pièce* -
BD466Bloc différentiel 4P 63A 30mA type AC 60Hz
750,64 € HT / Pièce*
-
BPC863
Bloc différentiel double sortie 4P 63A 300mA type AC S
536,58 € HT / Pièce* -
BSC863
Bloc différentiel double sortie 4P 63A 1A type AC S
610,68 € HT / Pièce*
-
MZ202
Contact signal défaut 10+1F 6A 240V AC
85,25 € HT / Pièce* -
MZ201Contact auxiliaire 10+1F 6A 240V AC
80,34 € HT / Pièce*
-
MZ212
Bobine à seuil 230V AC
383,81 € HT / Pièce*
-
MZ204Bobine à émission 24-48V AC 12-48V DC
139,75 € HT / Pièce* -
MZ203Bobine à émission 230-415V AC 110-130V DC
129,83 € HT / Pièce*
-
MZ206Bobine manque tension 230V AC
136,97 € HT / Pièce*
-
LZ060Intercalaire de dissipation
9,02 € HT / Pièce*
-
MZN121Jeu de 3 séparateurs de phase pour disjoncteur
13,00 € HT / jeu*
-
BDF825Bloc différentiel DS 4P 25A 30mA type F
584,77 € HT / Pièce* -
BDF840Bloc différentiel 4P DS 40A 30mA type F
631,68 € HT / Pièce* -
BDF863Bloc différentiel DS 4P 63A 30mA type F
982,57 € HT / Pièce* -
BFF825Bloc différentiel double sortie 4P 25A 300mA type F
525,86 € HT / Pièce* -
BFF840Bloc différentiel double sortie 4P 40A 300mA type F
571,52 € HT / Pièce* -
BFF863Bloc différentiel double sortie 4P 63A 300mA type F
769,83 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal20 A
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-220 kA
-
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-250 kA
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-225 kA
Architecture
-
Type de pôles4P
-
CourbeMag
Capacité
-
Nombre de modules4
Installation, montage
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne biconnect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit 360°Oui
Tension
-
Tension assignée d'emploi Ue415 - 415 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6 000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Degré de pollution suivant IEC 60664/IEC 60947-22
-
Tropicalisation/humidité/ExécutionTous climats
-
Température de service-25 - 70 °C
Puissance
-
Puissance dissipée totale sous IN6,70 W
Endurance
-
Endurance électrique en nombre de cycles4 000
Connectivité
-
Type de raccordementBorne à vis
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur83 mm
-
Largeur70 mm
-
Profondeur70 mm
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

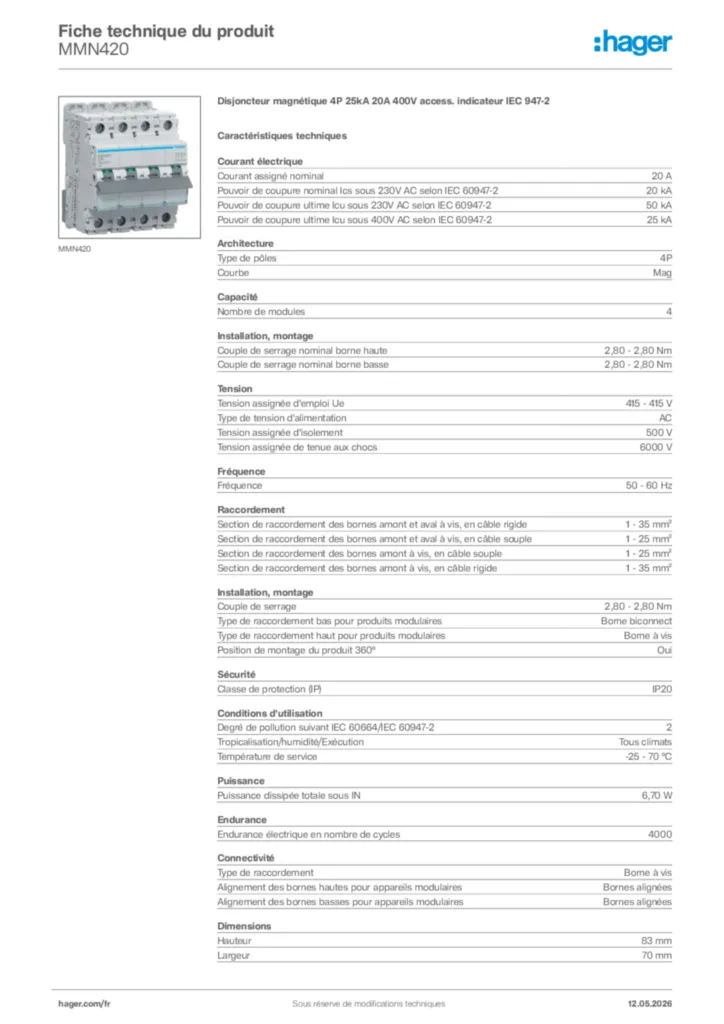

Product datasheet
