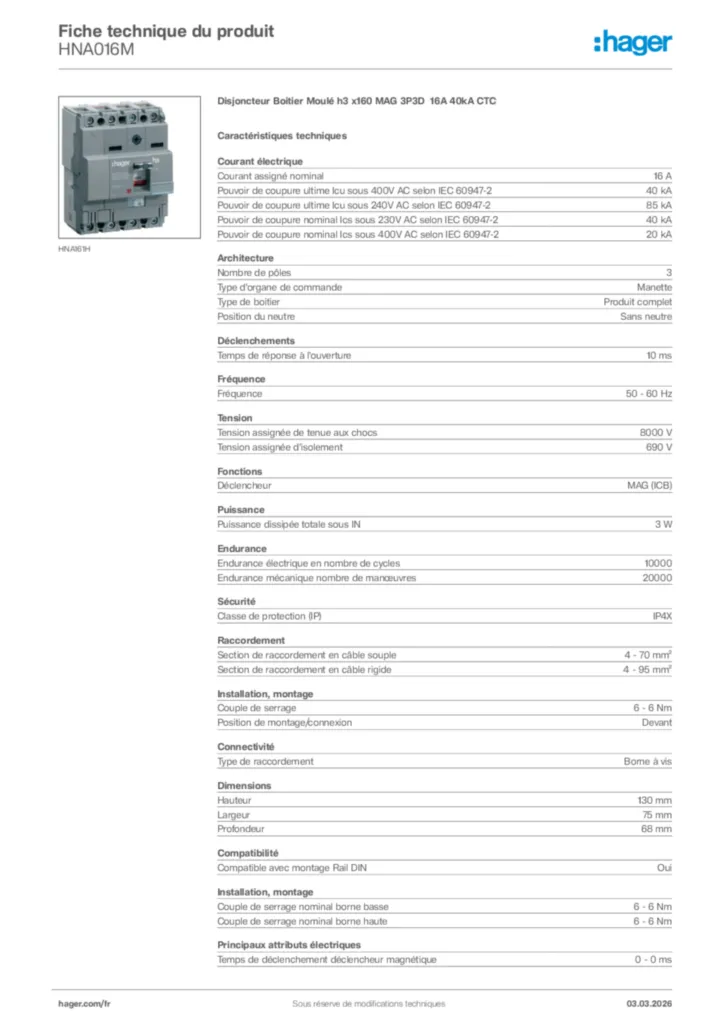

Disjoncteur Boitier Moulé h3 x160 MAG (ICB) 3P3D In16A Icu40kA à cage HNA016M

Le HNA016M est un disjoncteur boitier moulé h3 x160 3 pôles 3 déclencheurs d'intensité nominale In de 16A de Hager. Doté d'un pouvoir de coupure ultime Icu de 40kA sous 400V, il est équipé d'une unité de déclenchement MAG (ICB) qui en fait une solution idéale dans les applications de protection des départs de sécurité, dont le désenfumage, dans les tableaux électriques notamment dans les installations tertiaires. Montage sur rail DIN ou platine. Version raccordement à cage.
EAN
3250613114251
Conditionnement
1 Pièce
Outils de conception
Prix
565,83 €
HT/ Pièce *

Complétez votre système

Accessoires optionnels

  • Voir plus (30)
    • Déclen­cheur à sous-­ten­sion 8 produit(s) disponible(s)
    • Blocs complé­men­taires pour disjonc­teurs prin­ci­paux type A-HI 2 produit(s) disponible(s)
    • Bloc de contact auxi­liaire 4 produit(s) disponible(s)
    • bobine à émis­sion 5 produit(s) disponible(s)
    • Cache-­borne 3 produit(s) disponible(s)
    • Poignée pour disjonc­teur 2 produit(s) disponible(s)

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      16 A
    • Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
      40 kA
    • Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
      85 kA
    • Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2
      40 kA
    • Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2
      20 kA
    Archi­tec­ture
    • Nombre de pôles
      3
    • Type d'or­gane de commande
      Manette
    • Type de boitier
      Produit complet
    • Posi­tion du neutre
      Sans neutre
    Déclen­che­ments
    • Temps de réponse à l'ou­ver­ture
      10 ms
    Fréquence
    • Fréquence
      50 - 60 Hz
    Tension
    • Tension assi­gnée de tenue aux chocs
      8 000 V
    • Tension assi­gnée d'iso­le­ment
      690 V
    Fonc­tions
    • Déclen­cheur
      MAG (ICB)
    Puis­sance
    • Puis­sance dissipée totale sous IN
      3 W
    Endu­rance
    • Endu­rance élec­trique en nombre de cycles
      10 000
    • Endu­rance méca­nique nombre de manœuvres
      20 000
    Sécu­rité
    • Classe de protec­tion (IP)
      IP4X
    Raccor­de­ment
    • Section de raccor­de­ment en câble souple
      4 - 70 mm²
    • Section de raccor­de­ment en câble rigide
      4 - 95 mm²
    Instal­la­tion, montage
    • Couple de serrage
      6 - 6 Nm
    • Posi­tion de monta­ge/­con­nexion
      Devant
    • Couple de serrage nominal borne basse
      6 - 6 Nm
    • Couple de serrage nominal borne haute
      6 - 6 Nm
    Connec­ti­vité
    • Type de raccor­de­ment
      Borne à vis
    Dimen­sions
    • Hauteur
      130 mm
    • Largeur
      75 mm
    • Profon­deur
      68 mm
    Compa­ti­bi­lité
    • Compa­tible avec montage Rail DIN
      Oui
    Prin­ci­paux attri­buts élec­triques
    • Temps de déclen­che­ment déclen­cheur magné­tique
      0 - 0 ms

    Données environnementales

    Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

    Conforme à la directive RoHS Oui
    REACh-sans SVHC Oui
