Bloc différentiel x160 3P In125A Idn et temporisation réglables HBA125H
Le HBA125H est un bloc différentiel type A 3 pôles d'intensité nominale 125A pour disjoncteur boitier moulé x160 de Hager. Sa sensibilité différentielle réglable (30 - 100 - 300 - 1000 - 6000mA) et sa temporisation réglable (instantanée - 0,06 - 1 seconde) permettent de protéger les personnes et d'assurer la sélectivité différentielle dans les installations électriques.
EAN
3250613121051
Conditionnement
1 Pièce
Outils de conception
Prix
1 574,48 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits

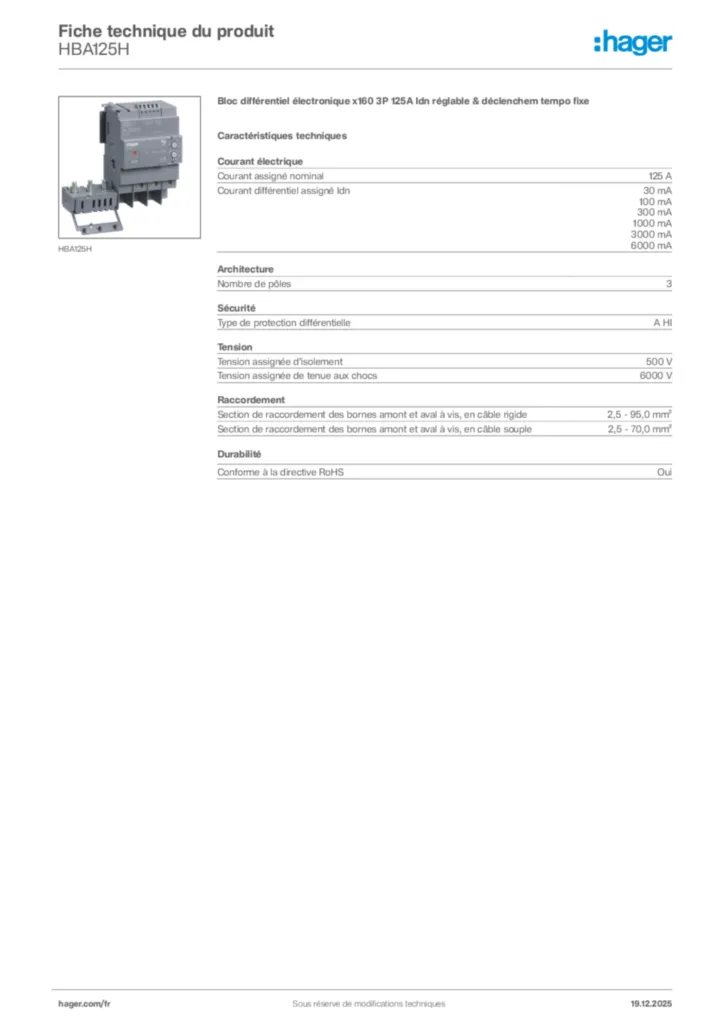

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal125 A
-
Courant différentiel assigné30 mA, 100 mA, 300 mA, 1000 mA, 3000 mA, 6000 mA
Architecture
-
Nombre de pôles3
Sécurité
-
Type de protection différentielleA HI
Tension
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6 000 V
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide2,5 - 95,0 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple2,5 - 70,0 mm²
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Guide d'installation
Guide d'installation fr-FR, en-GB, de-DE, it-IT, es-ES, nl-NL, pt-PT, nn-NO, el-GR, pl-PL, ru-RU 2024-01-05
PDF5,77 MB -
Brochures techniques & CCTP
Appareillage de tête H3 - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2022-05-16
PDF964,44 kB
Appareillage de tête H3_H3plus - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2024-04-09
DOCX1,95 MB
Catalogue technique - Protection
Disjoncteurs/interrupteurs boîtier moulé H3+
PDF41,57 MB -
Brochure
Brochure - Protection
Disjoncteurs/interrupteurs boîtier moulé H3+
PDF6,39 MB
Guide de choix - Distribution d'énergie
Installation puissance surveillée
PDF10,28 MB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-08-08
PDF1,16 MB
