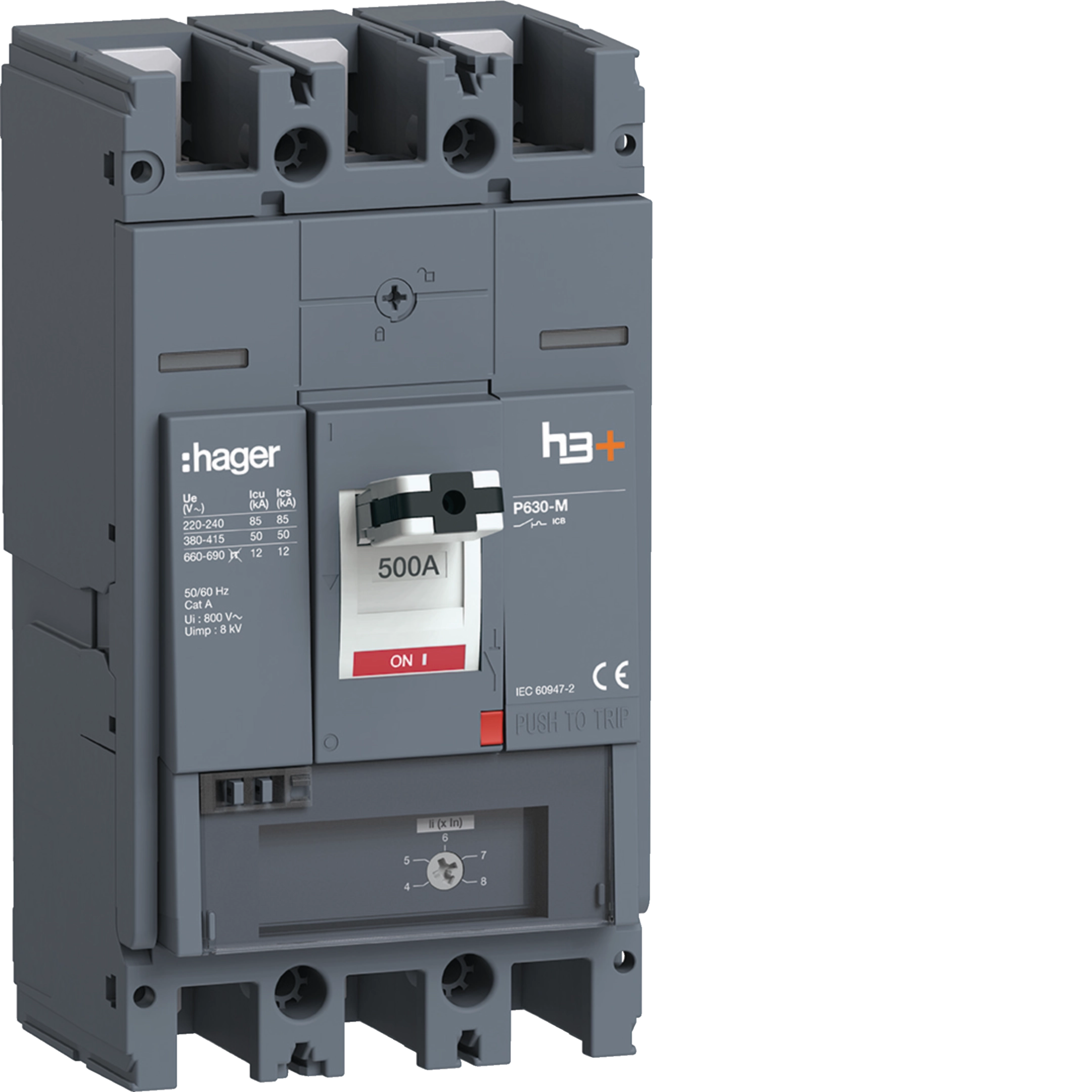

Disjoncteur Boitier Moulé h3+ P630 MAG (ICB) 3P3D In500A Icu50kA à plage HMW500BR
Le HMW500BR est un disjoncteur boitier moulé h3+ P630 3 pôles 3 déclencheurs d'intensité nominale In de 500A de Hager. Doté d'un pouvoir de coupure ultime Icu de 50kA sous 400V, il est équipé d'une unité de déclenchement MAG (ICB) qui en fait une solution idéale dans les applications de départs de sécurité (exemple: désenfumage) dans les tableaux électriques notamment dans les installations tertiaires. Montage sur rail DIN ou platine. Version raccordement à plage.
EAN
3250613244392
Conditionnement
1 Pièce
Outils de conception
Prix
4 536,55 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Déclencheur à sous-tension 8 produit(s) disponible(s) -
commande motorisée 12 produit(s) disponible(s) -
Accessoires pour les fonctions 2 produit(s) disponible(s) -
Arbre de commande du disjoncteur 3 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s)
Complétez votre système
-
HXA013H
Bobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
262,05 € HT / Pièce* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
745,12 € HT / Pièce* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
745,16 € HT / Pièce* -
HXA011HBobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce*
-
HXW046HK
Commande motorisée x630/P630 100-120VDC sans Auto-Reset + clé
3 644,92 € HT / Pièce* -
HXW046HCommande motorisée x630/P630 100-120VDC sans Auto-Reset
2 803,81 € HT / Pièce* -
HXW044HKCommande motorisée x630/P630 100-240VAC sans Auto-Reset + clé
3 644,92 € HT / Pièce* -
HXW044HCommande motorisée x630/P630 100-240VAC sans Auto-Reset
2 803,81 € HT / Pièce* -
HXW043HKCommande motorisée x630/P630 24-48VDC sans Auto-Reset + clé
3 644,92 € HT / Pièce* -
HXW043HCommande motorisée x630/P630 24-48VDC sans Auto-Reset
2 803,81 € HT / Pièce* -
HXW042HKCommande motorisée x630/P630 100-240VAC avec Auto-Reset + clé
3 644,92 € HT / Pièce* -
HXW042HCommande motorisée x630/P630 100-240VAC avec Auto-Reset
2 803,81 € HT / Pièce* -
HXW041HKCommande motorisée x630/P630 100-120VDC avec Auto-Reset + clé
3 644,92 € HT / Pièce* -
HXW041HCommande motorisée x630/P630 100-120VDC avec Auto-Reset
2 803,81 € HT / Pièce* -
HXW040HKCommande motorisée x630/P630 24-48VDC avec Auto-Reset + clé
3 644,92 € HT / Pièce* -
HXW040HCommande motorisée x630/P630 24-48VDC avec Auto-Reset
2 803,81 € HT / Pièce*
-
HYW256H
Déclencheur de sécu base déco x630-P630
35,10 € HT / Pièce* -
HXS920HCone de guidage poignée S1&S2 (P160-P250-x630-P630)
64,49 € HT / Pièce*
-
HXW912H
Axe 14x14mm 200mm pour manette taille 2
110,89 € HT / Pièce* -
HXW913HAxe 14x14mm 320mm pour manette taille 2
149,57 € HT / Pièce* -
HXW915HAxe 14x14mm 500mm pour manette taille 2
208,86 € HT / Pièce*
-
HXA003H
Bobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
218,56 € HT / Pièce* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
218,58 € HT / Pièce* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
205,35 € HT / Pièce* -
HXA001HBobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
215,23 € HT / Pièce* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
215,35 € HT / Pièce*
-
HXD068H
Câble interverrouillage électrique (h400-h630-x630-P630-h800-h1000)
164,69 € HT / Pièce* -
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce*
-
HYW052HPlaque d'isolation épanouie P630 3P
35,10 € HT / Pièce* -
HYW050HPlaque d'isolation droite P630 3P
35,10 € HT / Pièce* -
HYW025HCapot cache-bornes pour connection arrière + déconnectable x630/P630 3P
126,22 € HT / Pièce* -
HYW023HCapot cache-bornes pour épanouisseur x630/P630 3P
126,22 € HT / Pièce* -
HYW021HCapot cache-bornes pour rallonge de plage x630/P630 3P
126,22 € HT / Pièce* -
HYD321HCache borne h630 3P pour versions déconnectables et débrochables
158,76 € HT / Pièce*
-
HXA039HKit de cadenassage(x160-P160-x250-P250-x630)
34,93 € HT / Pièce* -
HXW890HKit de verrouillage pour kit débrochable x630/P630
210,34 € HT / Pièce* -
HXW888HKit de verrouillage pour commande rotative x630/P630
210,34 € HT / Pièce* -
HXS999HSerrure à clef Ronis (P160-P250-x630-P630)
162,62 € HT / Pièce* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
85,55 € HT / Pièce* -
HXW066HCapot d'interverrouillage mécanique x630/P630
118,39 € HT / Pièce* -
HXB071HCâble interverrouillage mécanique longueur 1, 5m (P160-x250-h250..h1000)
108,12 € HT / Pièce*
-
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
221,42 € HT / Pièce* -
HXA021HContact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
97,27 € HT / Pièce* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
181,81 € HT / Pièce* -
HXA025HContact auxiliaire bas niveau 1NO +1NC 125VAC (x160-P160-x250-P250-x630-P630)
118,45 € HT / Pièce*
-
HYW328HConnection pour base déconnectable x630/P630 1P
49,11 € HT / Pièce* -
HYW014HEpanouisseur pour x630/P630 3P (jusqu'à 630A)
168,29 € HT / Pièce* -
HYW007HCage de raccordement x630/P630 Cu/Al 3P 2x 35-300mm²
392,57 € HT / Pièce* -
HYW001HCage de raccordement x630/P630 Cu/Al 3P 1x 35-300mm²
392,57 € HT / Pièce* -
HYD033HConnexion arrière h/x/P 3P 630A
148,12 € HT / Pièce*
-
HYW332HKit de débrochabilité pour boitier moulé x630/P630 3P
911,28 € HT / Pièce* -
HYW330HBase pour boitier moulé débrochable x630/P630 3P
911,28 € HT / Pièce* -
HYW300HAdaptateur déconnectable pour boitier moulé x630/P630 3P
319,82 € HT / Pièce* -
HYW200HBase pour boitier moulé déconnectable x630/P630 3P
911,28 € HT / Pièce*
-
HZC019Kit de verrrouillage externe pour Ronis EL11AP (125A-1600A)
490,71 € HT / Pièce*
-
HXW033HExtension de manette pour P630
42,11 € HT / Pièce* -
HXW031HCommande rotative grise débrochable x/P630
392,57 € HT / Pièce* -
HXW030HCommande rotative directe x/P630
280,42 € HT / Pièce*
-
HXW901HManette taille 2 IP55 (10x10mm)
70,15 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal500 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-250 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-285 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-285 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-250 kA
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreSans neutre
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
Fonctions
-
DéclencheurMAG (ICB)
Puissance
-
Puissance dissipée totale sous IN121 W
Sécurité
-
Classe de protection (IP)IP4X
Câble
-
Matériau du câbleCuivre, Aluminium
Dimensions
-
Hauteur260 mm
-
Largeur140 mm
-
Profondeur150 mm
-
Barre collectrice aval : largeur, hauteur, diamètre vis (max)10 mm, 12 mm, 32 mm
-
Barre collectrice amont : largeur, hauteur, diamètre vis (max)10 mm, 12 mm, 32 mm
Compatibilité
-
Compatible avec bloc différentielOui
-
Compatible avec montage Rail DINNon
-
Utilisable pour les tableaux de distributionOui
Installation, montage
-
Couple de serrage18 - 18 Nm
-
Position de montage/connexionDevant
-
Couple de serrage nominal borne basse18 - 18 Nm
-
Couple de serrage nominal borne haute18 - 18 Nm
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

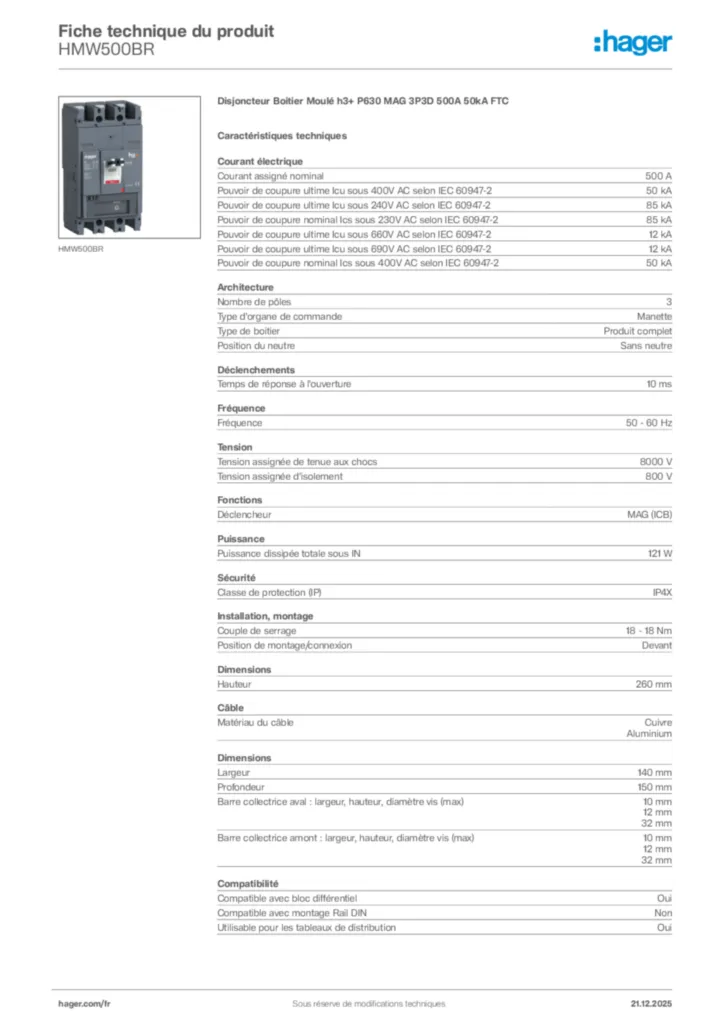

Hager Fiche technique du produit HMW500BR
Disjoncteur Boitier Moulé h3+ P630 MAG 3P3D 500A 50kA FTC
