Appareillage de tête

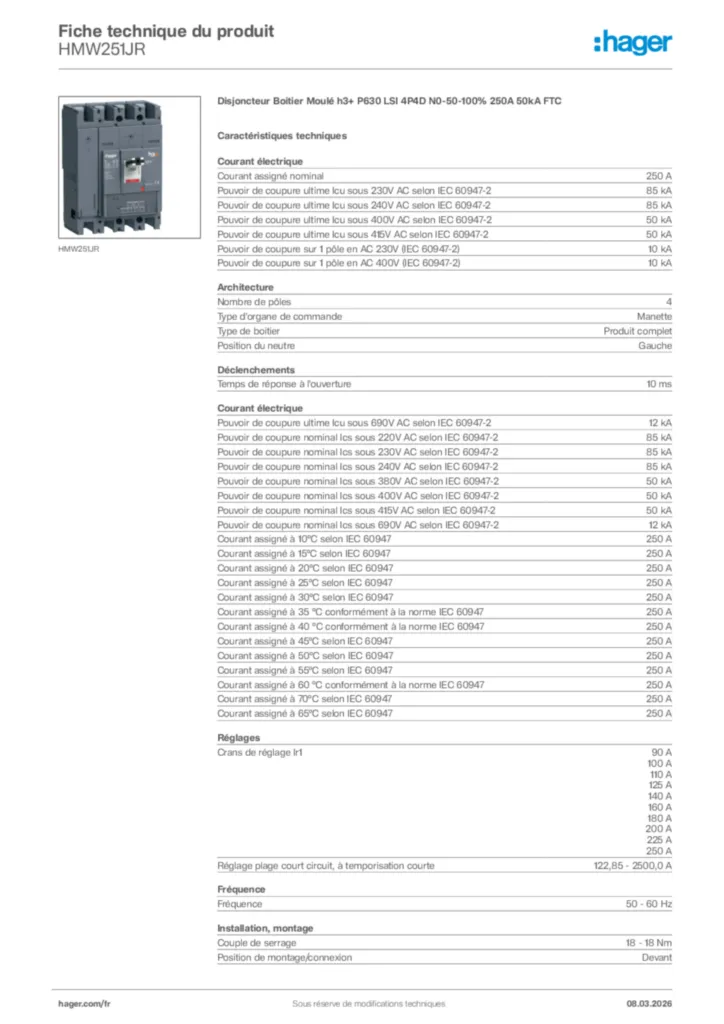

Disjoncteur Boitier Moulé h3+ P630 LSI 4P4D N0-50-100% 250A 50kA FTC HMW251JR

EAN

3250613198176

Conditionnement

1 Pièce

Prix

3 975,73 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Complétez votre système

Accessoires optionnels

Blocs complémentaires pour disjoncteurs principaux type A 2 produit(s) disponible(s)
Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s)
bobine à émission 5 produit(s) disponible(s)
Déclencheur à sous-tension 8 produit(s) disponible(s)
Bloc de contact auxiliaire 5 produit(s) disponible(s)
Voir plus 51 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

250 A
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC 60947-2

85 kA
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC 60947-2

85 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-2

50 kA
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC 60947-2

50 kA
Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)

10 kA
Pouvoir de coupure sur 1-pôle en IAC 400 V (NF EN 60947-2)

10 kA
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC 60947-2

12 kA
Pouvoir de coupure de service Ics sous 220 V AC selon IEC 60947-2

85 kA
Pouvoir de coupure de service Ics sous 230 V AC selon IEC 60947-2

85 kA
Pouvoir de coupure de service Ics sous 240 V AC selon IEC 60947-2

85 kA
Pouvoir de coupure de service Ics sous 380 V AC selon IEC 60947-2

50 kA
Pouvoir de coupure de service Ics sous 400 V AC selon IEC 60947-2

50 kA
Pouvoir de coupure de service Ics sous 415 V AC selon IEC 60947-2

50 kA
Pouvoir de coupure de service Ics sous 690 V AC selon IEC 60947-2

12 kA
Courant assigné à 10°C selon IEC 60947

250 A
Courant assigné à 15°C selon IEC 60947

250 A
Courant assigné à 20°C selon IEC 60947

250 A
Courant assigné à 25°C selon IEC 60947

250 A
Courant assigné à 30°C selon IEC 60947

250 A
Courant assigné à 35°C selon IEC 60947

250 A
Courant assigné à 40°C selon IEC 60947

250 A
Courant assigné à 45°C selon IEC 60947

250 A
Courant assigné à 50°C selon IEC 60947

250 A
Courant assigné à 55°C selon IEC 60947

250 A
Courant assigné à 60°C selon IEC 60947

250 A
Courant assigné à 70°C selon IEC 60947

250 A
Courant assigné à 65°C selon IEC 60947

250 A

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Gauche

Temps de réponse à l'ouverture

10 ms

Crans de réglage Ir1

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Règlage plage court circuit, à temporisation courte

122,85 - 2 500,0 A

Fréquence

50 - 60 Hz

Couple de serrage

18 - 18 Nm
Position de montage/connexion

Devant

Tension assignée de tenue aux chocs

8 000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 690 V

Unité de déclenchement

LSI

Puissance dissipée totale sous IN

36,80 W
Puissance dissipée par pôle à In

12,30 W

Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Indice de protection IP

IP4X

Température de service

-25 - 70 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

3

Type de connection/prise

Plage de raccordement

Matériau du câble

Cuivre

Hauteur

260 mm
Largeur

185 mm
Profondeur

150 mm

Commande motorisée intégrée

Non

Compatible avec montage Rail DIN

Non
Compatible avec bloc différentiel

Oui
Convient au tableau de distribution

Oui

Sens d'alimentation

Bornes amonts ou avales

Protection long retard (ltd) : temporisation (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protection court retard (std) : courant (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protection court retard (std) : temporisation (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protection instantanée (Ii) : crans de réglage

3, 4, 5, 6, 7, 8, 10, 11, 12

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
