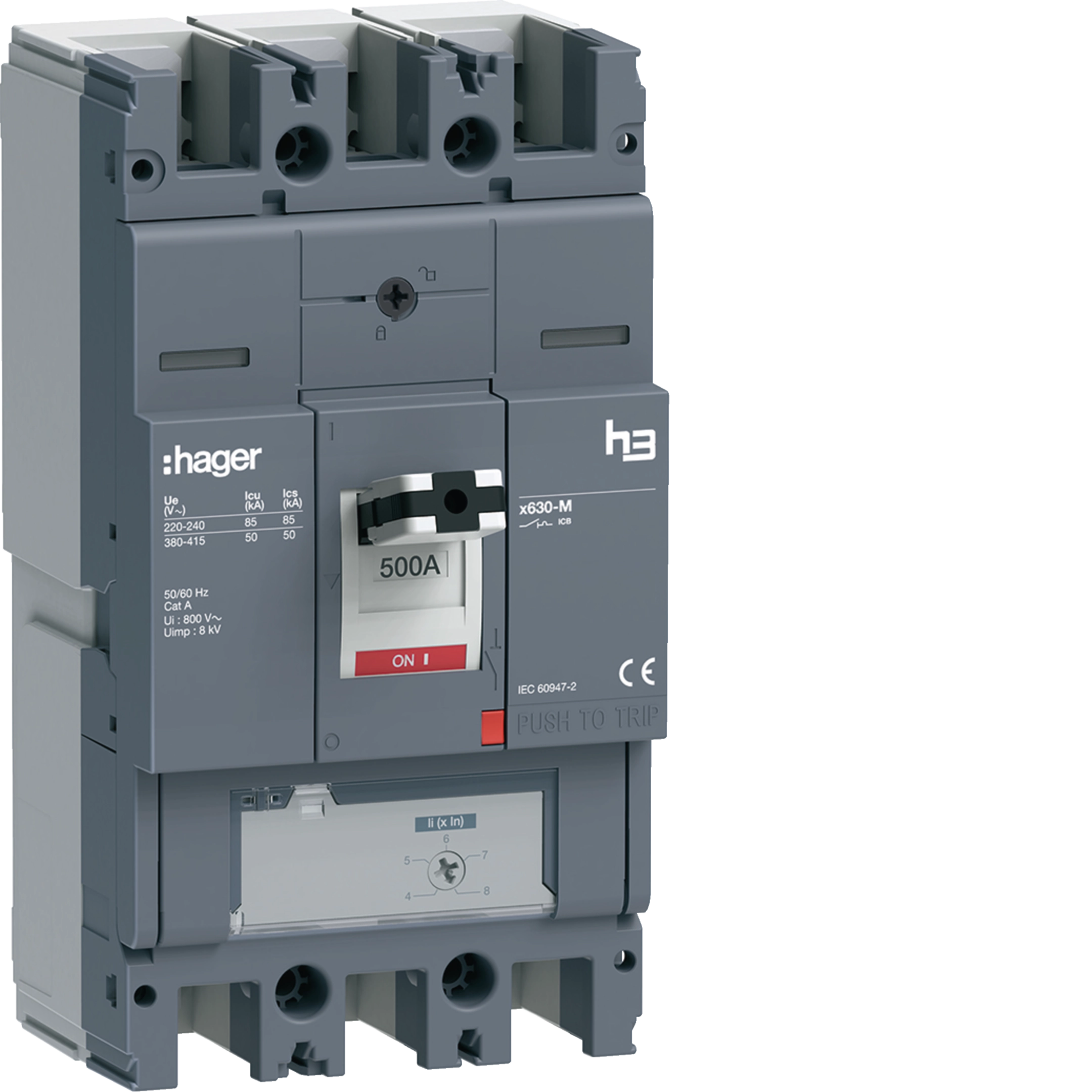

HMJ500BR - Disjoncteur Boitier Moulé h3 x630 MAG 3P3D 500A 50kA FTC
HMJ500BR - Disjoncteur Boitier Moulé h3 x630 MAG 3P3D 500A 50kA FTC

Disjoncteur Boitier Moulé h3 x630 MAG 3P3D 500A 50kA FTC HMJ500BR

EAN
3250613199463
Conditionnement
1 Pièce
4 448,02 €
HT/ Pièce *

Complétez votre système

Accessoires optionnels

  • bobine à émission 5 produit(s) disponible(s)
  • Déclencheur à sous-tension 8 produit(s) disponible(s)
  • Bloc de contact auxiliaire 5 produit(s) disponible(s)
  • Interverouillage 8 produit(s) disponible(s)
  • Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s)
  • Voir plus 41 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant électrique
  • Courant assigné nominal
    500 A
  • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
    50 kA
  • Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2
    85 kA
  • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
    85 kA
  • Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2
    50 kA
Architecture
  • Nombre de pôles
    3
  • Type d'organe de commande
    Manette
  • Type de boitier
    Produit complet
  • Position du neutre
    Sans neutre
Déclenchements
  • Temps de réponse à l'ouverture
    10 ms
Fréquence
  • Fréquence
    50 - 60 Hz
Tension
  • Tension assignée de tenue aux chocs
    8 000 V
  • Tension assignée d'isolement
    800 V
Fonctions
  • Unité de déclenchement
    MAG (ICB)
Puissance
  • Puissance dissipée totale sous IN
    114 W
Sécurité
  • Indice de protection IP
    IP4X
Installation, montage
  • Couple de serrage
    18 - 18 Nm
  • Position de montage/connexion
    Devant
Câble
  • Matériau du câble
    Cuivre, Aluminium
Dimensions
  • Hauteur
    260 mm
  • Largeur
    140 mm
  • Profondeur
    150 mm
  • Barre aval : largeur, hauteur, diamètre vis (max)
    10 mm, 12 mm, 32 mm
  • Barre amont : largeur, hauteur, diamètre vis (max)
    10 mm, 12 mm, 32 mm
Compatibilité
  • Compatible avec bloc différentiel
    Oui
  • Compatible avec montage Rail DIN
    Non
  • Convient au tableau de distribution
    Oui
Principaux attributs électriques
  • Couple de serrage nominal borne basse
    18 - 18 Nm
  • Couple de serrage nominal borne haute
    18 - 18 Nm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme RoHS Oui
Conforme REACH Oui

Attestations et documents

PEP_Hager_HEJ630DE_HAGE-00396-V01.02-EN_16122021
PDF
334,66 kB
RoHS-declaration 2023-10-20 (english)
PDF
33,33 kB
REACH-declaration 2023-10-20 (english)
PDF
32,89 kB

Documents

Plus de documentation
*Toutes les données sont sujettes à erreur ou modification. Les prix HT affichés sont recommandés - Tarif janvier 2024
