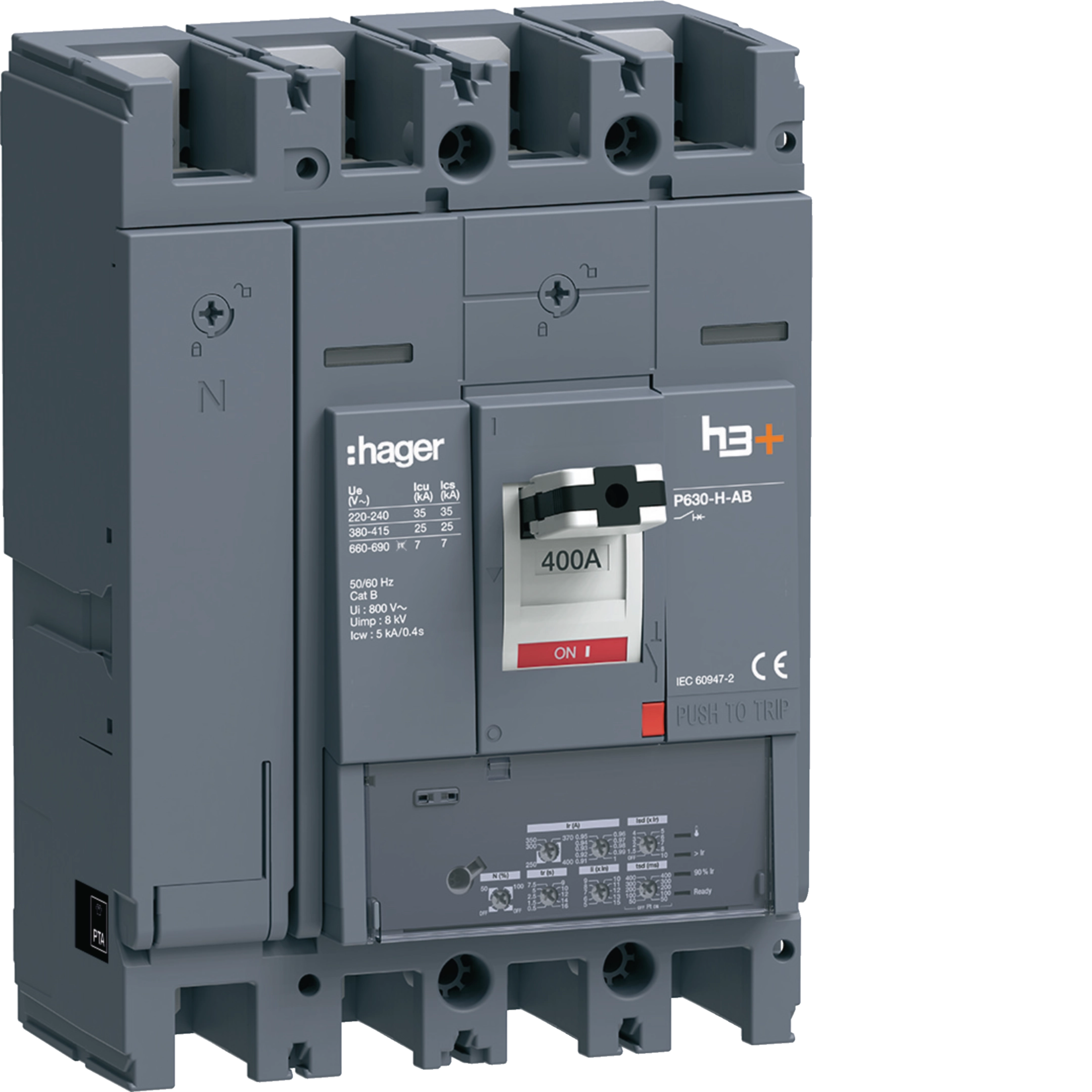

Disjoncteur Boitier Moulé h3+ P630 LSI AB 4P4D N0-50-100% 400A 25kA FTC HHW401JA

EAN
3250613201333
Conditionnement
1 pièce
Prix
4 620,02 €
HT/ pièce *

Complétez votre système

Accessoires optionnels

  • Blocs complémentaires pour disjoncteurs principaux type A 2 produit(s) disponible(s)
  • Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s)
  • Type d'accessoire ou d'auxiliaire intégré au produit 1 produit(s) disponible(s)
  • bobine à émission 5 produit(s) disponible(s)
  • Déclencheur à sous-tension 8 produit(s) disponible(s)
  • Voir plus 56 autre(s) produit(s) disponible(s)

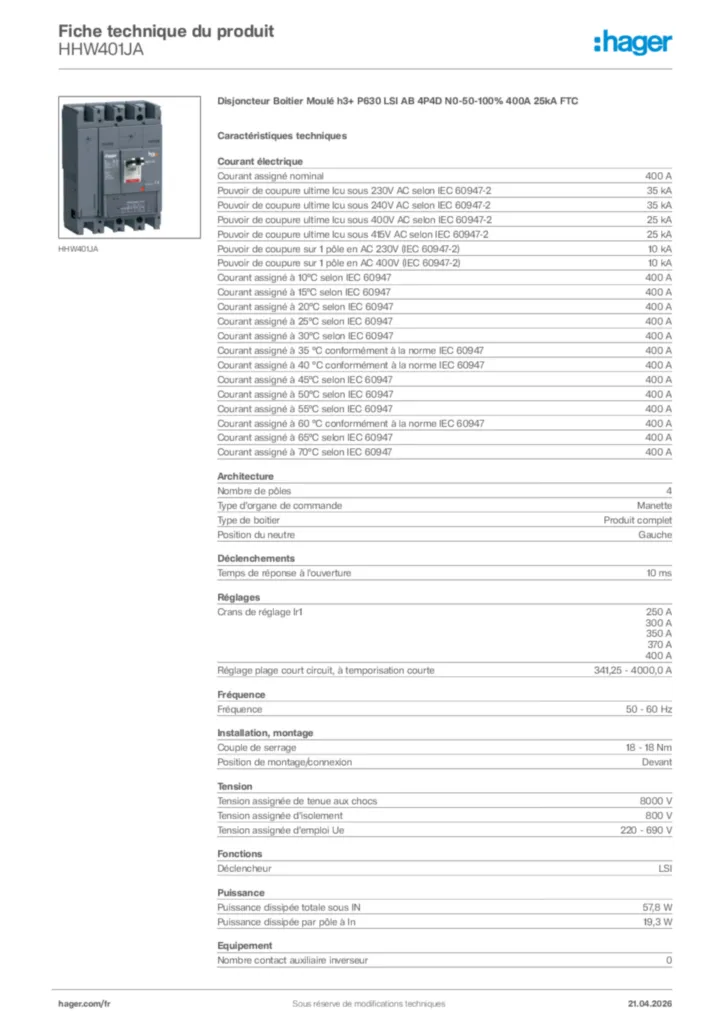

Caractéristiques techniques

Courant Electrique
  • Courant assigné nominal
    400 A
  • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
    35 kA
  • Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2
    35 kA
  • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
    25 kA
  • Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-2
    25 kA
  • Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)
    10 kA
  • Pouvoir de coupure sur 1-pôle en IT 400 V (NF EN 60947-2)
    10 kA
Architecture
  • Nombre de pôles
    4
  • Type d'organe de commande
    Manette
  • Type de boitier
    Produit complet
  • Position du neutre
    Gauche
Déclenchement
  • Temps de réponse à l'ouverture
    10 ms
Fréquence
  • Fréquence
    50 - 60 Hz
Installation, montage
  • Couple de serrage
    18 - 18 Nm
  • Position de montage/connexion
    Devant
Tension Electrique
  • Tension assignée de tenue aux chocs
    8 000 V
  • Tension assignée d'isolement
    800 V
  • Tension assignée d'emploi Ue
    220 - 690 V
Fonctions
  • Unité de déclenchement
    LSI
Puissance
  • Puissance dissipée totale sous IN
    71 W
  • Puissance dissipée par pôle à In
    23,60 W
Equipement
  • Nombre contact auxiliaire inverseur
    0
  • Nombre contact auxiliaire à ouverture
    0
  • Nombre contact auxiliaire à fermeture
    0
Sécurité
  • Indice de protection IP
    IP4X
Conditions d'utilisation
  • Température de service
    -25 - 70 °C
Connexion
  • Type de connection / prise
    Plage de raccordement
Câble
  • Matériau du câble
    Cuivre
Dimensions
  • Hauteur
    260 mm
  • Largeur
    185 mm
  • Profondeur
    150 mm
Commandes & indicateurs
  • Commande motorisée intégrée
    Non
Compatibilité
  • Compatible avec montage Rail DIN
    Non
  • Compatible avec bloc différentiel
    Oui
  • Convient au tableau de distribution
    Oui
Alimentation
  • Sens d'alimentation
    Bornes amonts ou avales

Données environnementales
