Interrupteur à déclenchement libre h1600 4P 1600A HCF991H
EAN
3250613363314
Conditionnement
1 Pièce
Prix
6 317,68 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Câble de verrouillage des équipements auxiliaires 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
bobine à émission 6 produit(s) disponible(s) -
Poignée pour disjoncteur 2 produit(s) disponible(s) -
Voir plus 4 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXB069H
Câble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
116,14 € HT / Pièce*
-
HXC021H
Contact auxiliaire 1NO+1NC 230VAC (h250-h400-h630-h800-h1000-h1600)
126,45 € HT / Pièce* -
HXC024HContact signal défaut 1NO+1NC 230V (h250-h400-h630-h800-h1000-h1600)
236,41 € HT / Pièce* -
HXC025HContact auxiliaire bas niveau 1NO+1NC 125V AC (h250-h400-h630-h800-h1000-h1600)
151,66 € HT / Pièce* -
HXC026HContact signal défaut bas niveau 1NO + 1NC (h250-h400-h630-h800-h1000-h1600)
283,54 € HT / Pièce*
-
HXE011H
Bobine manque tension 24VDC (h800-h1000-h1600)
340,77 € HT / Pièce* -
HXE013HBobine manque tension 110-120VAC (h800-h1000-h1600)
340,77 € HT / Pièce* -
HXE014HBobine manque tension 220-240VAC (h800-h1000-h1600)
340,79 € HT / Pièce* -
HXE015HBobine manque tension 380-415VAC (h800-h1000-h1600)
340,77 € HT / Pièce* -
HXF051HBobine manque tension retardée h1000-h1600 4P 24VDC
783,02 € HT / Pièce* -
HXF053HBobine manque tension retardée h1000-h1600 4P 110-120VAC
783,02 € HT / Pièce* -
HXF054HBobine manque tension retardée h1600 4P 220-240VAC
783,02 € HT / Pièce* -
HXF055HBobine manque tension retardée h1000-h1600 4P 380-415VAC
734,10 € HT / Pièce*
-
HXF001H
Bobine à émission h1600 24V DC
212,01 € HT / Pièce* -
HXF002HBobine à émission h1600 48V DC
202,30 € HT / Pièce* -
HXF003HBobine à émission h1600 100-120V AC
215,32 € HT / Pièce* -
HXF004HBobine à émission h1600 200-240V AC
215,35 € HT / Pièce* -
HXF005HBobine à émission h1600 380-450V AC
215,32 € HT / Pièce* -
HXF008HBobine à émission h1600 110V DC
215,32 € HT / Pièce*
-
HXF030H
Commande rotative directe H1250-h1600
737,82 € HT / Pièce* -
HXF031HCommande rotative débrochable H1250-h1600
943,04 € HT / Pièce*
-
HXF039HKit de cadenassage h1250-h1600
50,09 € HT / Pièce*
-
HXF040HCommande motorisée h1600 24VDC
3 769,86 € HT / Pièce* -
HXF042HCommande motorisée h1600 200-230VAC
3 769,86 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
26,86 € HT / Pièce*

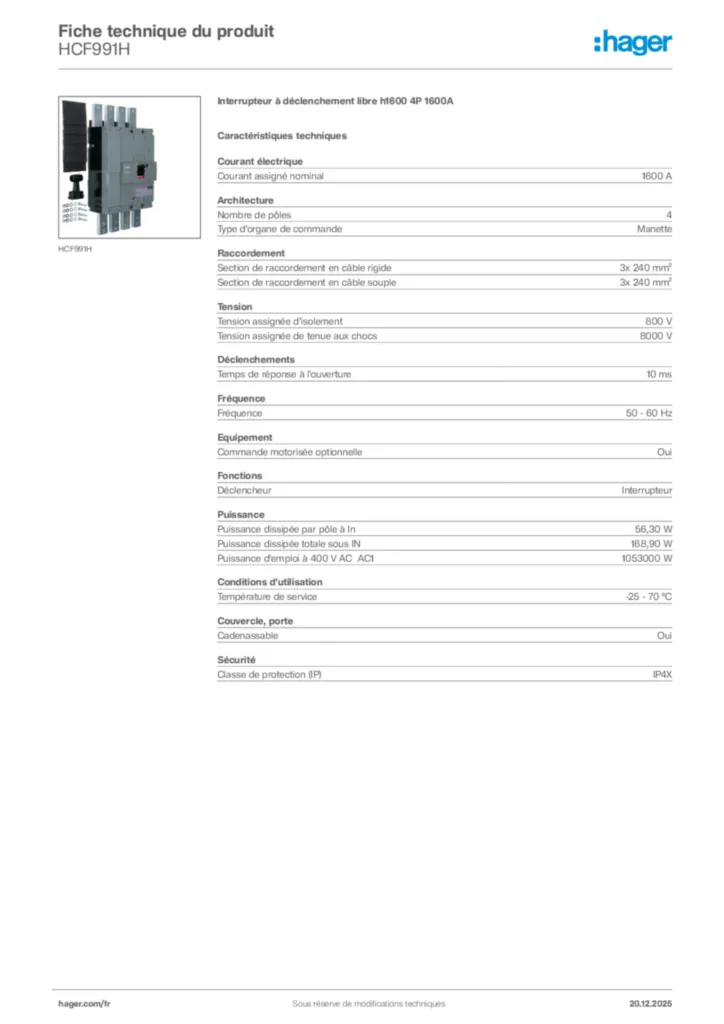

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1 600 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
Raccordement
-
Section de raccordement en câble rigide3x 240 mm²
-
Section de raccordement en câble souple3x 240 mm²
Tension
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8 000 V
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Equipement
-
Commande motorisée optionnelleOui
Fonctions
-
Unité de déclenchementInterrupteur
Puissance
-
Puissance dissipée par pôle à In56,30 W
-
Puissance dissipée totale sous IN168,90 W
-
Puissance d'emploi à 400 V en AC11 053 000 W
Conditions d'utilisation
-
Température de service-25 - 70 °C
Couvercle, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP4X
Documents
-
Image produit
-
Guide d'installation
Notice disjoncteur h1600
Guide d'installation International 2021-06-07
PDF3,62 MB -
Brochures techniques & CCTP
Appareillage de tête H3 - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2022-05-16
PDF964,44 kB
Appareillage de tête H3_H3plus - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2024-04-09
DOCX1,95 MB
Catalogue technique - Protection
Disjoncteurs/interrupteurs boîtier moulé H3+
PDF41,57 MB -
Brochure
Brochure - Protection
Disjoncteurs/interrupteurs boîtier moulé H3+
PDF6,39 MB
Guide de choix - Distribution d'énergie
Installation puissance surveillée
PDF10,28 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-06-21
PDF284,53 kB
Declaration
Déclaration de conformité International 2022-08-17
PDF298,77 kB
