Interrupteur à déclenchement libre boitier moulé h3 h1600 3P In1600A à plage HCF990H
Le HCF990H est un interrupteur à déclenchement libre en boitier moulé h3 h1600 3 pôles de Hager. Son intensité nominale In de 1600A et sa tension assignée d'emploi Ue de 220 - 690Volt AC en font une solution idéale pour le sectionnement et la mise en sécurité de la tête des tableaux électriques notamment dans les installations tertiaires. Montage sur platine. Version raccordement à plage.
EAN
3250613363277
Conditionnement
1 Pièce
Outils de conception
Prix
5 349,18 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Déclencheur à sous-tension 11 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Câble de verrouillage des équipements auxiliaires 1 produit(s) disponible(s) -
Poignée pour disjoncteur 2 produit(s) disponible(s) -
commande motorisée 2 produit(s) disponible(s) -
Dispositif d'alimentation des câbles auxiliaires 1 produit(s) disponible(s)
Complétez votre système
-
HXE053H
Bobine manque tension retardée h1000-h1600 3P 110-120VAC
794,77 € HT / Pièce* -
HXF054HBobine manque tension retardée h1600 4P 220-240VAC
794,77 € HT / Pièce* -
HXF051HBobine manque tension retardée h1000-h1600 4P 24VDC
794,77 € HT / Pièce* -
HXE055HBobine manque tension retardée h1000-h1600 3P 380-415VAC
745,12 € HT / Pièce* -
HXF055HBobine manque tension retardée h1000-h1600 4P 380-415VAC
745,12 € HT / Pièce* -
HXF053HBobine manque tension retardée h1000-h1600 4P 110-120VAC
794,77 € HT / Pièce* -
HXE015HBobine manque tension 380-415VAC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE013HBobine manque tension 110-120VAC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE014HBobine manque tension 220-240VAC (h800-h1000-h1600)
345,91 € HT / Pièce* -
HXE011HBobine manque tension 24VDC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE051HBobine manque tension retardée h1000-h1600 3P 24VDC
794,77 € HT / Pièce*
-
HXC024H
Contact signal défaut 1NO+1NC 230V (h250-h400-h630-h800-h1000-h1600)
239,96 € HT / Pièce* -
HXC026HContact signal défaut bas niveau 1NO + 1NC (h250-h400-h630-h800-h1000-h1600)
287,80 € HT / Pièce* -
HXC021HContact auxiliaire 1NO+1NC 230VAC (h250-h400-h630-h800-h1000-h1600)
128,35 € HT / Pièce* -
HXC025HContact auxiliaire bas niveau 1NO+1NC 125V AC (h250-h400-h630-h800-h1000-h1600)
153,94 € HT / Pièce*
-
HXB069H
Câble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce*
-
HXF030H
Commande rotative directe H1250-h1600
748,89 € HT / Pièce* -
HXF031HCommande rotative débrochable H1250-h1600
957,19 € HT / Pièce*
-
HXF042H
Commande motorisée h1600 200-230VAC
3 826,41 € HT / Pièce* -
HXF040HCommande motorisée h1600 24VDC
3 826,41 € HT / Pièce*
-
HYA035H
Kit de connexion 3p-4p
27,27 € HT / Pièce*
-
HXF001HBobine à émission h1600 24V DC
215,20 € HT / Pièce* -
HXF008HBobine à émission h1600 110V DC
218,55 € HT / Pièce* -
HXF005HBobine à émission h1600 380-450V AC
218,55 € HT / Pièce* -
HXF004HBobine à émission h1600 200-240V AC
218,59 € HT / Pièce* -
HXF003HBobine à émission h1600 100-120V AC
218,55 € HT / Pièce* -
HXF002HBobine à émission h1600 48V DC
205,34 € HT / Pièce*
-
HXF039HKit de cadenassage h1250-h1600
50,85 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1 600 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
Raccordement
-
Section de raccordement en câble rigide3x 240 mm²
-
Section de raccordement en câble souple3x 240 mm²
Tension
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8 000 V
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Equipement
-
Commande motorisée optionnelleOui
Fonctions
-
DéclencheurInterrupteur
Puissance
-
Puissance dissipée par pôle à In56,30 W
-
Puissance dissipée totale sous IN168,90 W
-
Puissance d'emploi à 400 V AC AC11 053 000 W
Conditions d'utilisation
-
Température de service-25 - 70 °C
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP4X
Documents
-
Image produit
-

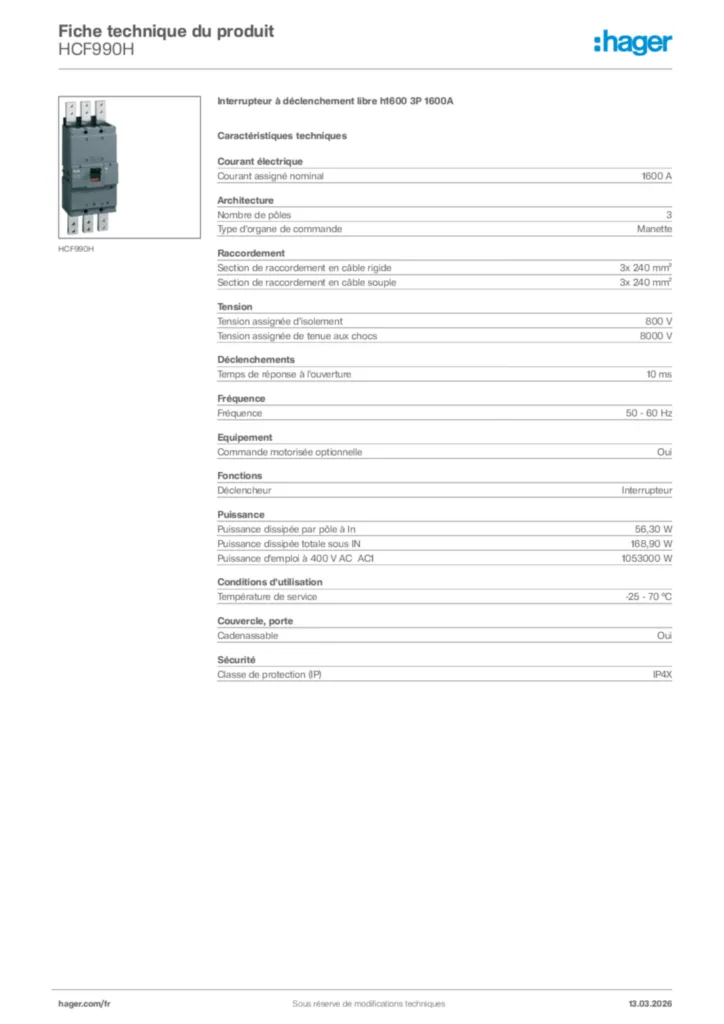

Product datasheet
