Interrupteur à déclenchement libre boitier moulé h3 h1000 4P In800A à plage HCE801H
Le HCE801H est un interrupteur à déclenchement libre en boitier moulé h3 h1000 4 pôles de Hager. Son intensité nominale In de 800A et sa tension assignée d'emploi Ue de 220 - 690Volt AC en font une solution idéale pour le sectionnement et la mise en sécurité de la tête des tableaux électriques notamment dans les installations tertiaires. Montage sur platine. Version raccordement à plage.
EAN
3250613363215
Conditionnement
1 Pièce
Outils de conception
Prix
5 023,80 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
commande motorisée 2 produit(s) disponible(s) -
Fonctions de connexion 2 produit(s) disponible(s) -
Déclencheur à sous-tension 11 produit(s) disponible(s) -
Poignée pour disjoncteur 2 produit(s) disponible(s) -
Interverouillage 1 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s)
Complétez votre système
-
HXE042H
Commande motorisée h1000 100-240VAC
2 235,10 € HT / Pièce* -
HXE040HCommande motorisée h1000 24-48V DC
2 086,06 € HT / Pièce*
-
HYE008H
Cage de raccordement h800/h1000 Al 4P 4x 95-240mm²
646,03 € HT / Pièce* -
HYE032Hconnexion arrière h1000 4P
608,71 € HT / Pièce*
-
HXE054H
Bobine manque tension retardée h1000-h1000 3P 220-240VAC
794,77 € HT / Pièce* -
HXE053HBobine manque tension retardée h1000-h1600 3P 110-120VAC
794,77 € HT / Pièce* -
HXF051HBobine manque tension retardée h1000-h1600 4P 24VDC
794,77 € HT / Pièce* -
HXE055HBobine manque tension retardée h1000-h1600 3P 380-415VAC
745,12 € HT / Pièce* -
HXF055HBobine manque tension retardée h1000-h1600 4P 380-415VAC
745,12 € HT / Pièce* -
HXF053HBobine manque tension retardée h1000-h1600 4P 110-120VAC
794,77 € HT / Pièce* -
HXE015HBobine manque tension 380-415VAC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE013HBobine manque tension 110-120VAC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE014HBobine manque tension 220-240VAC (h800-h1000-h1600)
345,91 € HT / Pièce* -
HXE011HBobine manque tension 24VDC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE051HBobine manque tension retardée h1000-h1600 3P 24VDC
794,77 € HT / Pièce*
-
HXE030H
Commande rotative directe h1000
515,68 € HT / Pièce* -
HXE031HCommande rotative débrochable h1000
869,27 € HT / Pièce*
-
HXE065H
Interverrouillage mécanique câble h1000
2 069,48 € HT / Pièce*
-
HXC002H
Bobine à émission 48V DC (h250-h400-h630-h800-h1000)
231,33 € HT / Pièce* -
HXC004HBobine à émission 200-240V AC (h250-h400-h630-h800-h1000)
218,62 € HT / Pièce* -
HXC003HBobine à émission 100-120V DC (h250-h400-h630-h800-h1000)
194,00 € HT / Pièce* -
HXC005HBobine à émission 380-450V DC (h250-h400-h630-h800-h1000)
218,58 € HT / Pièce* -
HXC001HBobine à émission 24V DC (h250-h400-h630-h800-h1000)
193,26 € HT / Pièce*
-
HXD068HCâble interverrouillage électrique (h400-h630-x630-P630-h800-h1000)
164,69 € HT / Pièce* -
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce*
-
HXC024HContact signal défaut 1NO+1NC 230V (h250-h400-h630-h800-h1000-h1600)
239,96 € HT / Pièce* -
HXC026HContact signal défaut bas niveau 1NO + 1NC (h250-h400-h630-h800-h1000-h1600)
287,80 € HT / Pièce* -
HXC021HContact auxiliaire 1NO+1NC 230VAC (h250-h400-h630-h800-h1000-h1600)
128,35 € HT / Pièce* -
HXC025HContact auxiliaire bas niveau 1NO+1NC 125V AC (h250-h400-h630-h800-h1000-h1600)
153,94 € HT / Pièce*
-
HXD039HKit de cadenassage h400-h1000
39,91 € HT / Pièce*
-
HYE026HCache borne h1000 4P court pour connexion arrière et platine sectionnable
205,37 € HT / Pièce* -
HYE022HCache borne h1000 4P long pour cosse et ralonge plage
205,37 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
27,27 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal800 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
Raccordement
-
Section de raccordement en câble rigide2x 240 mm²
-
Section de raccordement en câble souple2x 240 mm²
Tension
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8 000 V
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Equipement
-
Commande motorisée optionnelleOui
Fonctions
-
DéclencheurInterrupteur
Puissance
-
Puissance dissipée par pôle à In49,60 W
-
Puissance dissipée totale sous IN148,80 W
-
Puissance d'emploi à 400 V AC AC1526 000 W
Conditions d'utilisation
-
Température de service-25 - 70 °C
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP4X
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

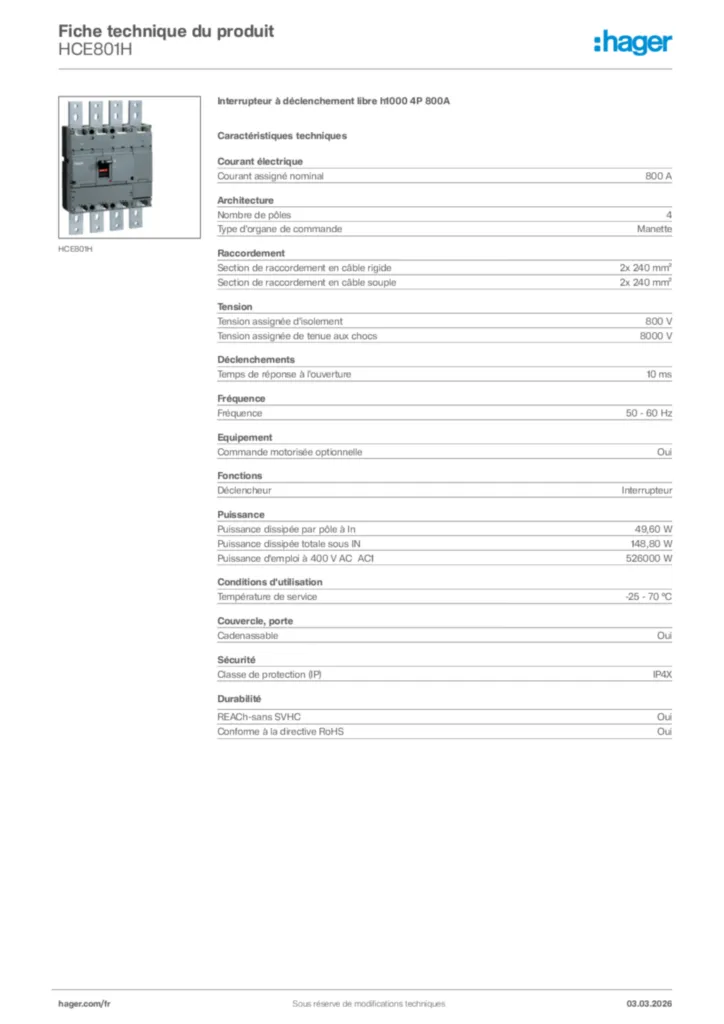

Product datasheet
