Interrupteur à déclenchement libre boitier moulé h3 h1600 3P In1250A à plage HCF980H
Le HCF980H est un interrupteur à déclenchement libre en boitier moulé h3 h1600 3 pôles de Hager. Son intensité nominale In de 1250A et sa tension assignée d'emploi Ue de 220 - 690Volt AC en font une solution idéale pour le sectionnement et la mise en sécurité de la tête des tableaux électriques notamment dans les installations tertiaires. Montage sur platine. Version raccordement à plage.
EAN
3250613363253
Conditionnement
1 Pièce
Prix
4 565,59 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Câble de verrouillage des équipements auxiliaires 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Déclencheur à sous-tension 11 produit(s) disponible(s) -
bobine à émission 6 produit(s) disponible(s) -
Poignée pour disjoncteur 2 produit(s) disponible(s) -
Voir plus 4 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXB069H
Câble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce*
-
HXC021H
Contact auxiliaire 1NO+1NC 230VAC (h250-h400-h630-h800-h1000-h1600)
128,35 € HT / Pièce* -
HXC024HContact signal défaut 1NO+1NC 230V (h250-h400-h630-h800-h1000-h1600)
239,96 € HT / Pièce* -
HXC025HContact auxiliaire bas niveau 1NO+1NC 125V AC (h250-h400-h630-h800-h1000-h1600)
153,94 € HT / Pièce* -
HXC026HContact signal défaut bas niveau 1NO + 1NC (h250-h400-h630-h800-h1000-h1600)
287,80 € HT / Pièce*
-
HXE011H
Bobine manque tension 24VDC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE013HBobine manque tension 110-120VAC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE014HBobine manque tension 220-240VAC (h800-h1000-h1600)
345,91 € HT / Pièce* -
HXE015HBobine manque tension 380-415VAC (h800-h1000-h1600)
345,89 € HT / Pièce* -
HXE051HBobine manque tension retardée h1000-h1600 3P 24VDC
794,77 € HT / Pièce* -
HXE053HBobine manque tension retardée h1000-h1600 3P 110-120VAC
794,77 € HT / Pièce* -
HXE055HBobine manque tension retardée h1000-h1600 3P 380-415VAC
745,12 € HT / Pièce* -
HXF051HBobine manque tension retardée h1000-h1600 4P 24VDC
794,77 € HT / Pièce* -
HXF053HBobine manque tension retardée h1000-h1600 4P 110-120VAC
794,77 € HT / Pièce* -
HXF054HBobine manque tension retardée h1600 4P 220-240VAC
794,77 € HT / Pièce* -
HXF055HBobine manque tension retardée h1000-h1600 4P 380-415VAC
745,12 € HT / Pièce*
-
HXF001H
Bobine à émission h1600 24V DC
215,20 € HT / Pièce* -
HXF002HBobine à émission h1600 48V DC
205,34 € HT / Pièce* -
HXF003HBobine à émission h1600 100-120V AC
218,55 € HT / Pièce* -
HXF004HBobine à émission h1600 200-240V AC
218,59 € HT / Pièce* -
HXF005HBobine à émission h1600 380-450V AC
218,55 € HT / Pièce* -
HXF008HBobine à émission h1600 110V DC
218,55 € HT / Pièce*
-
HXF030H
Commande rotative directe H1250-h1600
748,89 € HT / Pièce* -
HXF031HCommande rotative débrochable H1250-h1600
957,19 € HT / Pièce*
-
HXF039HKit de cadenassage h1250-h1600
50,85 € HT / Pièce*
-
HXF040HCommande motorisée h1600 24VDC
3 826,41 € HT / Pièce* -
HXF042HCommande motorisée h1600 200-230VAC
3 826,41 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
27,27 € HT / Pièce*

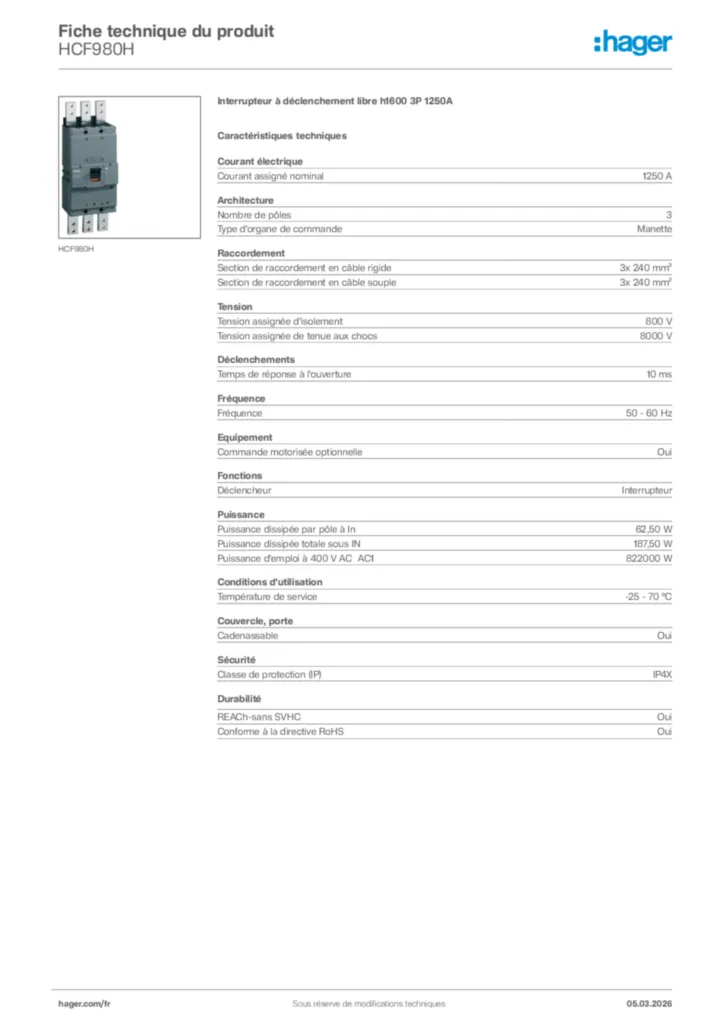

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1 250 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
Raccordement
-
Section de raccordement en câble rigide3x 240 mm²
-
Section de raccordement en câble souple3x 240 mm²
Tension
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8 000 V
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Equipement
-
Commande motorisée optionnelleOui
Fonctions
-
Unité de déclenchementInterrupteur
Puissance
-
Puissance dissipée par pôle à In62,50 W
-
Puissance dissipée totale sous IN187,50 W
-
Puissance d'emploi à 400 V en AC1822 000 W
Conditions d'utilisation
-
Température de service-25 - 70 °C
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP4X
