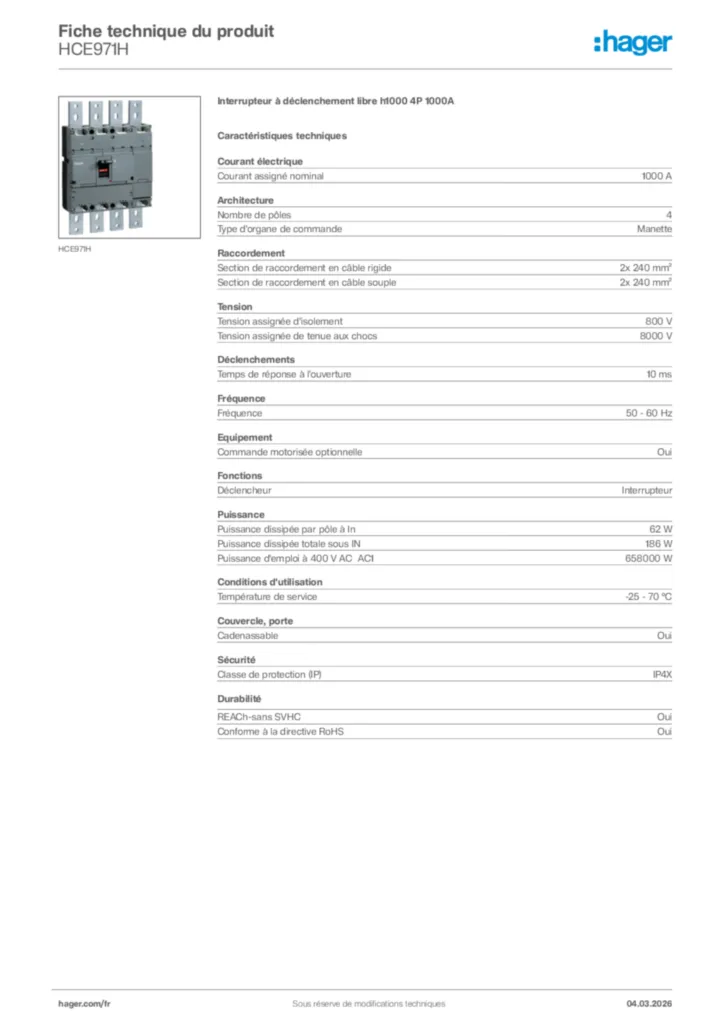

Architecture | |
---|---|
Type de commande | Manette |
Type de boitier | Produit complet |
Position du neutre | gauche |
Nombre de pôles | 4 P |
Type de pôles | 4 P |
Fonctions | |
Bloc de déclenchement | SWITCH |
Principales caractéristiques électriques | |
Tension assignée d'emploi Ue | 220 / 690 V |
Fréquence assignée | 50;60 Hz |
Tension | |
Tension assignée d'isolement | 800 V |
Tension assignée de tenue aux chocs | 8000 V |
Intensité du courant | |
Courant assigné d'emploi en AC21 | 1000 A |
Pouvoir de fermeture en court-circuit Icm sous 240V AC selon IEC 60947-3 | 20 kA |
Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-3 | 20 kA |
Pouvoir de fermeture en court-circuit Icm sous 690V AC selon IEC 60947-3 | 20 kA |
Courant assigné admissible courte durée Icw | 10 kA |
Courant assigné admissible sous 0,3S | 10 kA |
Coefficient de correction du courant | |
Coefficient de correction du courant nominal pour 2 appareils juxtaposés | 1 |
Coefficient de correction du courant nominal pour 3 appareils juxtaposés | 1 |
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés | 1 |
Coefficient de correction du courant nominal pour 6 appareils juxtaposés | 1 |
Puissance | |
Puissance d'emploi à 400V en AC1 | 658 kW |
Puissance dissipée totale sous IN | 186 W |
Puissance dissipée par pôle à In | 62 W |
Déclenchement | |
Temps de réponse à l'ouverture | 10 ms |
Endurance | |
Endurance électrique en nombre de cycles | 4500 |
Endurance mécanique nombre de manoeuvres | 15000 |
Porte, couvercle | |
Cadenassable | Oui |
Matières | |
Couleur de la manette, poignée | noir |
Installation, montage | |
Couple de serrage | 65Nm |
Connexion | |
Section de raccordement en câble souple | 2x240mm² |
Section de raccordement en câble rigide | 2x240mm² |
Branchement | Connexions frontales |
Type de connexion | plage de raccordement |
Equipement | |
Commande motorisée optionnelle | Oui |
Cas d'emploi | |
Catégorie d'emploi | A |
Standards | |
Texte norme | IEC 60947-3 |
Directive européenne WEEE | concerné |
Sécurité | |
Indice de protection IP | IP4X |
Conditions d'utilisation | |
Degré de pollution suivant IEC 60664 / IEC 60947-2 | 3 |
Altitude | 2000 m |
Température de stockage | -35/70 °C |
Tropicalisation/humidité/Exécution | 85% ; 50°C |
