Enveloppe vide vegaD saillie, 2 rangées à compléter 450x550x193mm FD22AN
Le Coffret de distribution vegaD à compléter, avec ses 2 rangées à compléter, est idéal pour les installations résidentielles ou tertiaires. Pour des installations en saillie, ce coffret permet une intégration facile des protections modulaires Hager. Sa structure robuste AT_ImpactResistanceIK et son design fonctionnel assurent une protection efficace et une maintenance aisée, offrant ainsi une solution fiable et durable pour la distribution électrique.
EAN
3250612548323
Conditionnement
1 Pièce
Outils de conception
Prix
385,61 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Accessoires de montage 4 produit(s) disponible(s) -
Plastron pour coffret de distribution 3 produit(s) disponible(s) -
Cadre adaptateur pour installation 1 produit(s) disponible(s) -
Accessoires courants 1 produit(s) disponible(s) -
Entrée de câble pour coffret et armoire 5 produit(s) disponible(s) -
Plaque / cache / barrette d'inscription 1 produit(s) disponible(s)
Complétez votre système
-
UZ25V2
Jeu de 20 bracelets guide fil, UniversN, petite section
69,59 € HT / Pièce* -
UZ25V1Jeu de 20 bracelets guide fil, UniversN, grande section
98,63 € HT / Pièce* -
UZ01V1Jeu de 20 supports de fixation UniversN p. bracelet guide fil, pour rail 35x15mm
54,64 € HT / Pièce* -
FD00F2Jeu de 4 pattes de fixation murale pour coffret NewVegaD saillie
40,88 € HT / Pièce*
-
FD00C3
Plastron, NewVegaD, 300x500mm, avec découpe pour 1 rangée modulaire (24 mod.)
48,87 € HT / Pièce* -
FD00C2Plastron, NewVegaD, 300x500mm, plein
48,87 € HT / Pièce* -
FD00C5Plastron, NewVegaD, 150x500mm, plein
32,62 € HT / Pièce*
-
FD00G1
Adaptateur New VegaD surface, pour mécanisme Gallery
34,50 € HT / Pièce*
-
FD00H2
2 supports plastique orange NewVegaD, pour rail DIN
49,56 € HT / Pièce*
-
FD00P4
Jeu de 2 obturateurs pour prédécoupes latérales pour coffret NewVegaD surface FD
34,50 € HT / Pièce* -
FD00P3Plaque passe câbles, NewVegaD, avec prédécoupes rondes
27,46 € HT / Pièce* -
FD00P2Plaque passe câbles, NewVegaD, avec prédécoupes avec 2 brides, IP41
27,46 € HT / Pièce* -
FD00P1Plaque passe câbles, NewVegaD, avec prédécoupes rectangulaires
27,46 € HT / Pièce* -
VZ741Plaque passe fils IP41 pour coffrets NewVegaD et Univers FW
158,86 € HT / Pièce*
-
FD00A1
Jeu de 10 bandes de marquage NewVegaD 24 modules de largeur
18,10 € HT / Pièce*
-
FD00A3Ecran de séparation horizontale pour coffret NewVegaD en saillie
38,68 € HT / Pièce*
-
FD00F1Kit de juxtaposition latéral et horizontal
61,44 € HT / Pièce*
-
FD22TNPorte transparente, NewVegaD, 400x500mm, pour coffret 2-rangées
228,70 € HT / Pièce* -
FD22PNPorte pleine, NewVegaD, 400x500mm pour coffret 2-rangées
144,10 € HT / Pièce*
-
FD01A1Kit, NewVegaD, modulaire, 1x24 modules h150 mm
113,30 € HT / Pièce*
-
FD01K1Kit, NewVegaD, Disjoncteur h3 160A montage horizontal h150mm
388,69 € HT / Pièce*
-
FD00T1Jeu de 4 goulottes de câblage horizontale VegaD
122,07 € HT / Pièce*
-
FD00F3Support de fixation de cables 24 modules de largeur pour coffret NewVegaD
23,55 € HT / Pièce*
Caractéristiques techniques
Dimensions
-
Hauteur450 mm
-
Largeur550 mm
-
Profondeur193 mm
-
Epaisseur du matériau des parois latérales1 mm
Sécurité
-
Classe de protection (IP)IP30
-
Classe de protectionClasse II
-
Type de verrouillageSans serrure
Equipement
-
Nombre d'ouvertures pour plaques à bride2
-
Nombre de rangées2
Installation, montage
-
Montage surEn saillie
-
Adapté à un usage extérieurNon
Matière
-
CouleurBlanc pur
-
Code RAL9010
-
TraitementThermolaquage
-
MatériauMétal, Plastique
Couvercle, porte
-
Nombre de portes0
-
Nombre de serrure de la porte0
-
Couvercle/porte transparent(e)Non
Courant électrique
-
Courant assigné nominal160 A
Tension
-
Tension nominale230 - 400 V
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

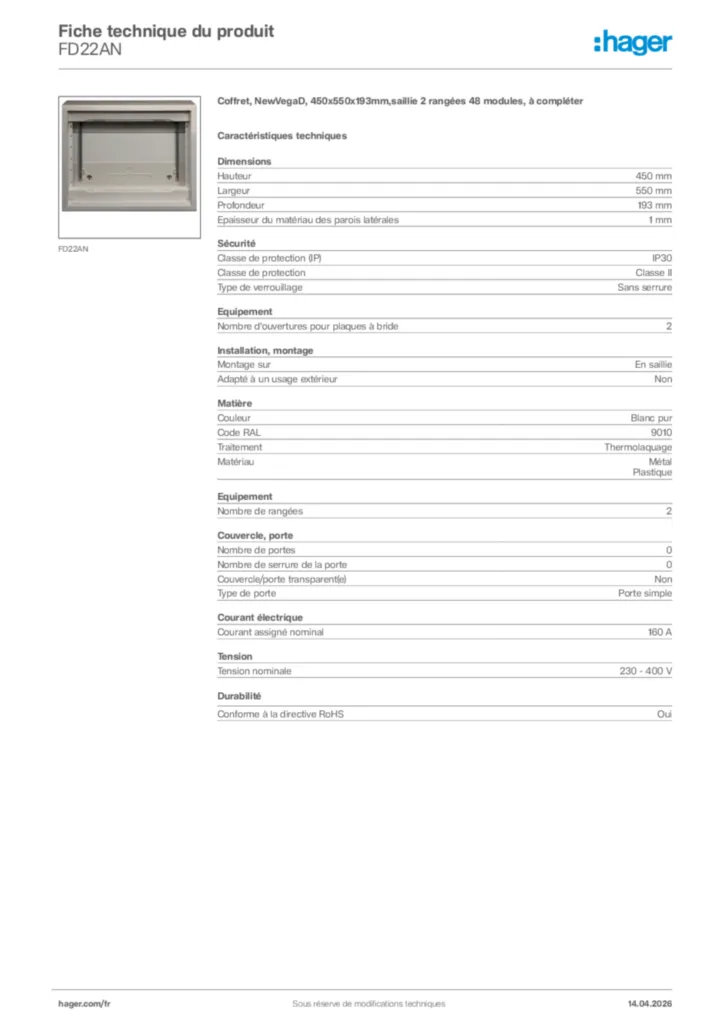

Product datasheet
Hager Fiche technique du produit FD22AN
Coffret, NewVegaD, 450x550x193mm,saillie 2 rangées 48 modules, à compléter
PDF -
Guide d'installation
Guide d'installation International 2014-03-24
PDF7,44 MB -
Brochures techniques & CCTP
Coffret vegaD - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2024-04-09
DOCX142,35 kB
Coffret vegaD - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2022-01-12
PDF227,18 kB -
Brochure
Brochure - Protection, enveloppe, appareillage mural , borne, gestion
Les Essentiels Tertiaire
PDF5,22 MB -
Guide
Guide en-GB 2023-07-07
PDF11,76 MB
Guide fr-FR 2023-09-11
PDF11,49 MB
Guide fr-FR 2023-09-28
PDF10,54 MB
Handbook en-GB 2022-10-10
Guide en-GB 2022-10-10
PDF24,05 MB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-10-11
PDF190,72 kB
