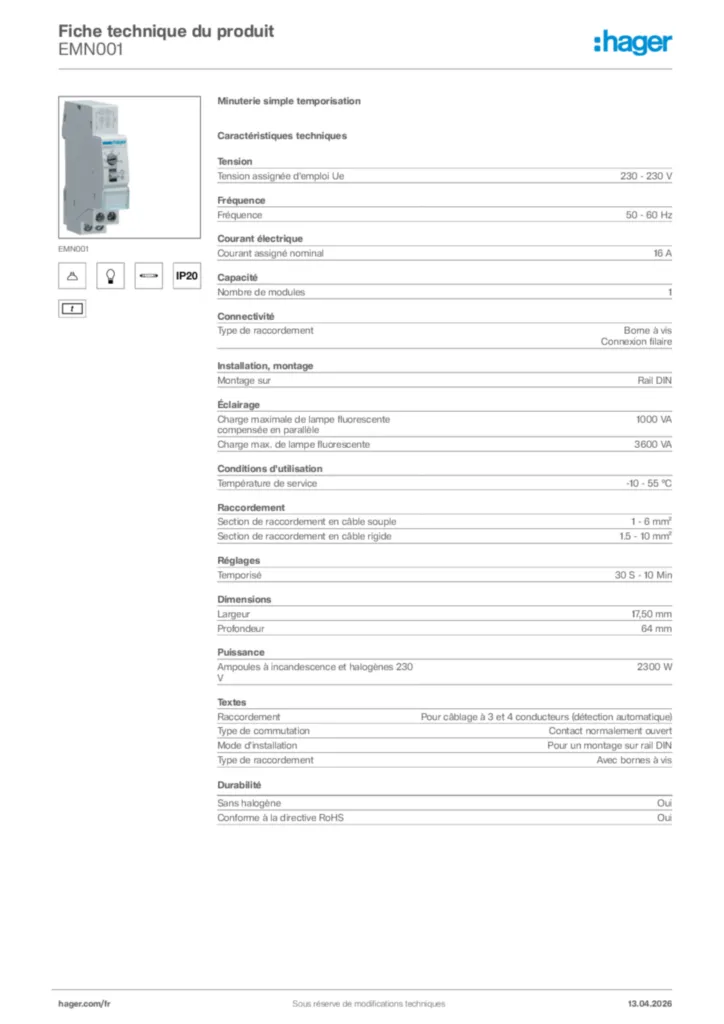

EMN001

Minuterie simple temporisation
EAN
3250612339969
Quantité du produit
6
Prix*
64,16 € HT/pièce*
Architecture
Mode de fixationrail DIN
Fonctions
Commutateuravec commutateur pour marche permanente ; automatique
Modèle
Type de commutationcontact normalement ouvert
Principales caractéristiques électriques
Tension assignée d'emploi Ue230 V
Fréquence assignée50;60 Hz
Tension
Tension circuit de commande en CA230 V
Tension de service230 V~
Intensité du courant
Courant assigné d'emploi en AC116 A
Intensité de repos100 mA
Dimensions
Profondeur produit installé64 mm
Longueur64 mm
Largeur produit installé17.5 mm
Largeur1 modules
Puissance
Puissance max. avec tubes fluo non compensés3600 VA
Puissance consommée1 VA
Puissance dissipée totale sous IN2 W
Puissance dissipée par la commande0.25 W
Alimentation
Tension d'alimentation230 V
Gestion des ampoules fluorescentes
Lampes fluorescentesmax. 3600 VA
Puissance Max. avec tubes fluo compensés parallèle1000 VA
Lampes fluorescentes à compensation parallèle1000 VA
Gestion des ampoules incandescentes
Ampoules à incandescence et halogènes 230 Vmax. 2300 W
P max. avec lampes à incandescence2300 W
Installation, montage
Type de montagerail DIN
Mode de montagepour un montage sur rail DIN
Connexion
Section de raccordement en câble souple1 ; 6mm²
Section de raccordement en câble rigide1,5 ; 10mm²
Section de conducteur (flexible)1/6 mm²
Section de conducteur (rigide)1.5/10 mm²
Type de connexioncage à vis
Type de bornier3 et 4 fils
Nombre de contacts1
Type de contact1F
Raccordementpour câblage à 3 et 4 conducteurs (détection automatique)
Type de raccordementavec bornes à vis
Configuration
Plage de temporisation30s ; 10min
Durée de commutation, réglable30 s/10 mn
Equipement
silencieuxtrès silencieux
Utilisation
Facteur de marche100 %
Sécurité
Indice de protection IPIP20
Conditions d'utilisation
Température de service-10/55 °C
Température de stockage-20/60 °C
Pictogrammes
Symboles d`applicationHV-HALOGENLAMPE__APP-SYMBOL.EPS | GLUEHLAMPE__APP-SYMBOL.EPS | NV-HALOGENLAMPE__APP-SYMBOL.EPS
Symboles indicateur de commutation non standardZEITRELAIS__WIRING-SYMBOL.EPS
