L'interrupteur différentiel 2 poles 63 A 30 mA Type F à Bornes alignées assure la protection des personnes contre les contacts indirects et les installations contre les courants de fuite à la terre.

EAN

3250611630401

Conditionnement

1 Pièce

Hagercad, pour vos projets électriques tertiaires Hager Ready, gagnez en temps et en efficacité !

Interrupteurs différentiels

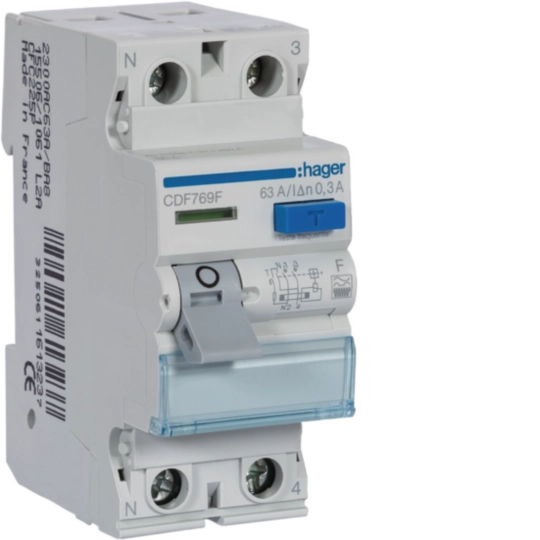

Interrupteur différentiel 2 poles 63 A 30 mA Type F à Bornes alignées CDF769F

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Fiche produit

Complétez votre système

Interverouillage 1 produit(s) disponible(s)
Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N

Courant assigné nominal

63 A
Courant différentiel assigné Idn

30 mA
Pouvoir de fermeture et de coupure

1,50 kA
Courant conditionnel de court-circuit assigné Inc selon EN61008-1

6 kA
Courant assigné à -25°C

63 A
Courant assigné à -20°C

63 A
Courant assigné à -15°C

63 A
Courant assigné à -10°C

63 A
Courant assigné à -5°C

63 A
Courant assigné à 0°C

63 A
Courant assigné à 5°C

63 A
Courant assigné à 10°C

63 A
Courant assigné à 15°C

63 A
Courant assigné à 20°C

63 A
Courant assigné à 25°C

63 A
Courant assigné à 30°C

63 A
Courant assigné à 35°C

63 A
Courant assigné à 40°C

63 A
Courant assigné à 45°C

63 A
Courant assigné à 50°C

63 A
Courant assigné à 55°C

63 A
Courant assigné à 60°C

56 A
Courant assigné à 65°C

49 A
Courant assigné à 70°C

40 A

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne biconnect
Couple de serrage

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

230 - 230 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V
Tension maxi d'utilisation

253 V

Fréquence

50 - 50 Hz

Nombre de modules

2

Compatible avec montage Rail DIN

Oui

Type de protection différentielle

F
Classe de protection (IP)

IP20

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement en câble souple

16 mm²
Section de raccordement en câble rigide

25 mm²

Puissance dissipée totale sous IN

8,7 W

Tropicalisation/humidité/Exécution

Exécution I
Altitude max.

2 000 m

Endurance électrique en nombre de cycles

2 000
Endurance mécanique nombre de manœuvres

4 000

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

83 mm
Largeur

35 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
