Interrupteur différentiel 80A 300mA 1P+N type AC SEL à bornes décalées CPC580F

Name: CPC580F
Brand: Hager
SKU: CPC580F3
Price: 655.81 EUR

L'interrupteur différentiel Hager CPC580F, 1P+N 80A 300mA type AC SEL à bornes décalées assure la protection des personnes contre les effets des courants de fuite à la terre. Adapté aux réseaux monophasés, ce dispositif de 80 ampères dispose d'une sensibilité de 300mA et détecte les courants de défaut de type AC SEL. Les bornes décalées facilitent le câblage, optimisant l'espace et réduisant le temps d'installation. Ce modèle est particulièrement recommandé pour les applications tertiaires.

EAN

3250611623663

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

655,81 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

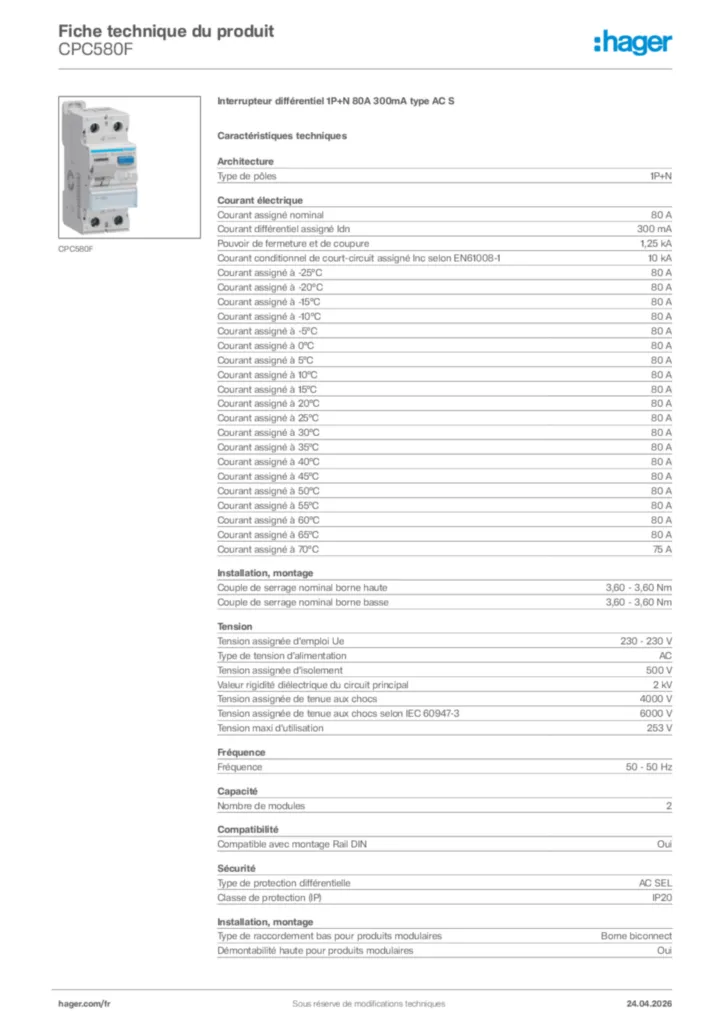

Fiche produit

Complétez votre système

Interverouillage 1 produit(s) disponible(s)
Fonctions de séparation de phase 1 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N

Courant assigné nominal

80 A
Courant différentiel assigné Idn

300 mA
Pouvoir de fermeture et de coupure

1,25 kA
Courant conditionnel de court-circuit assigné Inc selon EN61008-1

10 kA
Courant assigné à -25°C

80 A
Courant assigné à -20°C

80 A
Courant assigné à -15°C

80 A
Courant assigné à -10°C

80 A
Courant assigné à -5°C

80 A
Courant assigné à 0°C

80 A
Courant assigné à 5°C

80 A
Courant assigné à 10°C

80 A
Courant assigné à 15°C

80 A
Courant assigné à 20°C

80 A
Courant assigné à 25°C

80 A
Courant assigné à 30°C

80 A
Courant assigné à 35°C

80 A
Courant assigné à 40°C

80 A
Courant assigné à 45°C

80 A
Courant assigné à 50°C

80 A
Courant assigné à 55°C

80 A
Courant assigné à 60°C

80 A
Courant assigné à 65°C

80 A
Courant assigné à 70°C

75 A

Tension assignée d'emploi Ue

230 - 230 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Valeur rigidité diélectrique du circuit principal

2 kV
Tension assignée de tenue aux chocs

4 000 V
Tension assignée de tenue aux chocs selon IEC 60947-3

6 000 V
Tension maxi d'utilisation

253 V

Fréquence

50 - 50 Hz

Nombre de modules

2

Compatible avec montage Rail DIN

Oui

Type de protection différentielle

AC SEL
Classe de protection (IP)

IP20

Couple de serrage nominal borne haute

3,60 - 3,60 Nm
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Démontabilité haute pour produits modulaires

Oui

Section de raccord bornes aval en câble rigide

1 - 50 mm²
Section de raccordement des bornes aval à vis, en câble souple

1 - 35 mm²

Puissance dissipée totale sous IN

10,90 W

Altitude max.

2 000 m
Température de service

-25 - 65 °C

Endurance électrique en nombre de cycles

10 000
Endurance mécanique nombre de manœuvres

20 000

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

85 mm
Largeur

36 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
