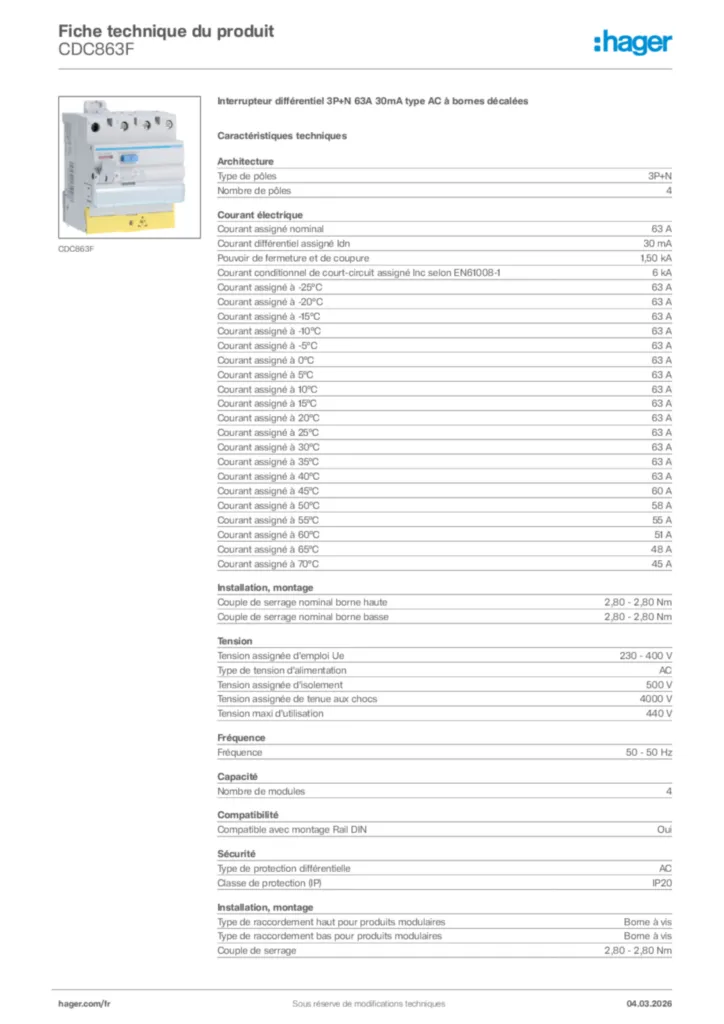

Interrupteur différentiel 63A 30mA 3P+N type AC à bornes décalées CDC863F
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 1 produit(s) disponible(s)
-
adaptateur de rail DIN 1 produit(s) disponible(s)
-
Accessoires pour les fonctions 1 produit(s) disponible(s)
-
bobine à émission 2 produit(s) disponible(s)
-
Déclencheur à sous-tension 2 produit(s) disponible(s)
-
Voir plus 7 autre(s) produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
-
Type de pôles3P+N
-
Courant assigné nominal63 A
-
Courant différentiel assigné30 mA
-
Pouvoir de fermeture et de coupure1,50 kA
-
Courant conditionnel de court-circuit assigné Inc selon EN 61008-16 kA
-
Courant assigné à -25°C63 A
-
Courant assigné à -20°C63 A
-
Courant assigné à -15°C63 A
-
Courant assigné à -10°C63 A
-
Courant assigné à -5°C63 A
-
Courant assigné à 0°C63 A
-
Courant assigné à 5°C63 A
-
Courant assigné à 10°C63 A
-
Courant assigné à 15°C63 A
-
Courant assigné à 20°C63 A
-
Courant assigné à 25°C63 A
-
Courant assigné à 30°C63 A
-
Courant assigné à 35°C63 A
-
Courant assigné à 40°C63 A
-
Courant assigné à 45°C60 A
-
Courant assigné à 50°C58 A
-
Courant assigné à 55°C55 A
-
Courant assigné à 60°C51 A
-
Courant assigné à 65°C48 A
-
Courant assigné à 70°C45 A
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Tension assignée d'emploi Ue230 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
-
Tension maxi d'utilisation440 V
-
Fréquence50 - 50 Hz
-
Nombre de modules4
-
Compatible avec montage Rail DINOui
-
Type de protection différentielleAC
-
Indice de protection IPIP20
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Couple de serrage2,80 - 2,80 Nm
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 16 mm²
-
Puissance dissipée totale sous IN18,50 W
-
Tropicalisation/humidité/ExécutionTous climats
-
Altitude2 000 m
-
Endurance électrique en nombre de cycles2 000
-
Endurance mécanique nombre de manœuvres4 000
-
Type de connection/priseBorne à vis
-
Alignement des bornes hautes pour produits modulairesBorne décalée
-
Alignement des bornes basses pour produits modulairesBornes alignées
-
Hauteur84,40 mm
-
Largeur71 mm
-
Profondeur70 mm
