Interrupteur différentiel 2 poles 40 A 30 mA Type AC à Borne décalée CDC742F

Name: CDC742F
Brand: Hager
SKU: CDC742F
Price: 132.26 EUR

L'interrupteur différentiel Hager CDC742F, 2 poles 40 A 30 mA Type AC à Borne décalée assure la protection des personnes contre les contacts indirects et les installations contre les courants de fuite à la terre.

EAN

3250611612674

Conditionnement

1 Pièce

Prix

132,26 €

HT/ Pièce *

Trouver un distributeur

Ajouter à une liste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

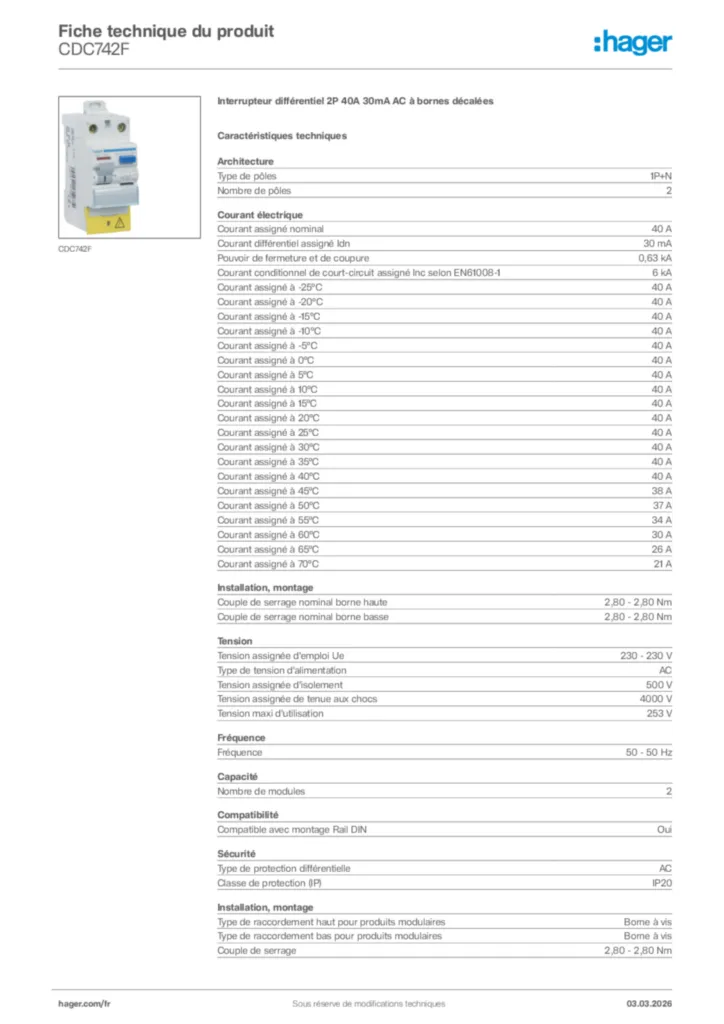

Fiche produit

Complétez votre système

Accessoires optionnels

adaptateur de rail DIN 1 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)
Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N

Courant assigné nominal

40 A
Courant différentiel assigné

30 mA
Pouvoir de fermeture et de coupure

0,63 kA
Courant conditionnel de court-circuit assigné Inc selon EN 61008-1

6 kA
Courant assigné à -25°C

40 A
Courant assigné à 20°C

40 A
Courant assigné à -15°C

40 A
Courant assigné à -10°C

40 A
Courant assigné à -5°C

40 A
Courant nominal à 0°C

40 A
Courant assigné à 5°C

40 A
Courant assigné à 10°C

40 A
Courant assigné à 15°C

40 A
Courant assigné à 20°C

40 A
Courant assigné à 25°C

40 A
Courant assigné à 30°C

40 A
Courant assigné à 35°C

40 A
Courant nominal à 40°C

40 A
Courant assigné à 20°C

38 A
Courant assigné à 20°C

37 A
Courant assigné à 55°C

34 A
Courant assigné à 60°C

30 A
Courant assigné à 65°C

26 A
Courant assigné à 70°C

21 A

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

230 - 230 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V
Tension maxi d'utilisation

253 V

Fréquence

50 - 50 Hz

Nombre de modules

2

Compatible avec montage Rail DIN

Oui

Type de protection différentielle

AC
Classe de protection (IP)

IP20

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²

Puissance dissipée totale sous IN

6,24 W

Tropicalisation/humidité/Exécution

Exécution I
Altitude max.

2 000 m

Endurance électrique en nombre de cycles

2 000
Endurance mécanique nombre de manœuvres

4 000

Type de raccordement

Borne à vis
Alignement des bornes hautes pour produits modulaires

Borne décalée
Alignement des bornes basses pour produits modulaires

Borne décalée

Hauteur

83 mm
Largeur

35 mm
Profondeur

70 mm
