Interrupteur différentiel 63A 500mA 3P+N type AC à bornes décalées CGC863F
L'interrupteur différentiel Hager CGC863F, 3P+N 63A 300mA type AC à bornes Décalées assure la protection des personnes contre les effets des courants de fuite à la terre. Adapté aux réseaux triphasés, ce dispositif de 63 ampères dispose d'une sensibilité de 300mA et détecte les courants de défaut de type AC. Les bornes Décalées facilitent le câblage, optimisant l'espace et réduisant le temps d'installation. Ce modèle est particulièrement recommandé pour les applications tertiaires.
EAN
3250611619291
Conditionnement
1 Pièce
Prix
613,98 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 1 produit(s) disponible(s) -
adaptateur de rail DIN 1 produit(s) disponible(s) -
Accessoires pour les fonctions 1 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Déclencheur à sous-tension 2 produit(s) disponible(s) -
Voir plus 5 autre(s) produit(s) disponible(s)
Complétez votre système
-
CZ001
Contact auxiliaire pour interrupteur différentiel 2(1NO+1NC) 6A 240V AC
107,75 € HT / Pièce*
-
L061
Rehausse 15mm 1M
6,29 € HT / Pièce*
-
LZ060
Intercalaire de dissipation
8,88 € HT / Pièce*
-
MZ203
Bobine à émission 230-415V AC 110-130V DC
127,91 € HT / Pièce* -
MZ204Bobine à émission 24-48V AC 12-48V DC
137,68 € HT / Pièce*
-
MZ205
Bobine manque tension 48V DC
138,50 € HT / Pièce* -
MZ206Bobine manque tension 230V AC
134,94 € HT / Pièce*
-
MZ212Bobine à seuil 230V AC
378,13 € HT / Pièce*
-
MZ905Auxiliaire de télécommande
445,63 € HT / Pièce* -
MZ911Auxiliaire de télécommande et de réarmement automatique
650,26 € HT / Pièce*

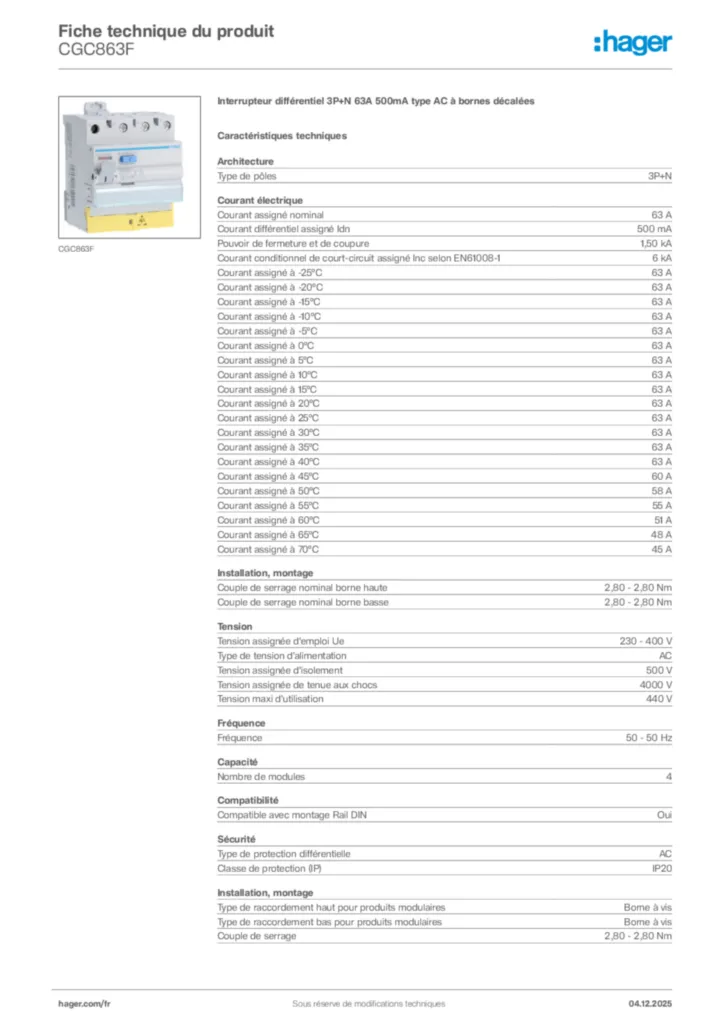

Caractéristiques techniques
Architecture
-
Type de pôles3P+N
Courant électrique
-
Courant assigné nominal63 A
-
Courant différentiel assigné500 mA
-
Pouvoir de fermeture et de coupure1,50 kA
-
Courant conditionnel de court-circuit assigné Inc selon EN 61008-16 kA
-
Courant assigné à -25°C63 A
-
Courant assigné à 20°C63 A
-
Courant assigné à -15°C63 A
-
Courant assigné à -10°C63 A
-
Courant assigné à -5°C63 A
-
Courant nominal à 0°C63 A
-
Courant assigné à 5°C63 A
-
Courant assigné à 10°C63 A
-
Courant assigné à 15°C63 A
-
Courant assigné à 20°C63 A
-
Courant assigné à 25°C63 A
-
Courant assigné à 30°C63 A
-
Courant assigné à 35°C63 A
-
Courant nominal à 40°C63 A
-
Courant assigné à 20°C60 A
-
Courant assigné à 20°C58 A
-
Courant assigné à 55°C55 A
-
Courant assigné à 60°C51 A
-
Courant assigné à 65°C48 A
-
Courant assigné à 70°C45 A
Installation, montage
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Couple de serrage2,80 - 2,80 Nm
Tension
-
Tension assignée d'emploi Ue230 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
-
Tension maxi d'utilisation440 V
Fréquence
-
Fréquence50 - 50 Hz
Capacité
-
Nombre de modules4
Compatibilité
-
Compatible avec montage Rail DINOui
Sécurité
-
Type de protection différentielleAC
-
Classe de protection (IP)IP20
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 16 mm²
Puissance
-
Puissance dissipée totale sous IN19,70 W
Conditions d'utilisation
-
Tropicalisation/humidité/ExécutionTous climats
-
Altitude max.2 000 m
Endurance
-
Endurance électrique en nombre de cycles2 000
-
Endurance mécanique nombre de manœuvres4 000
Connectivité
-
Type de raccordementBorne à vis
-
Alignement des bornes hautes pour produits modulairesBorne décalée
-
Alignement des bornes basses pour produits modulairesBornes alignées
Dimensions
-
Hauteur84,40 mm
-
Largeur71 mm
-
Profondeur70 mm
