Disjoncteur différentiel 1P+N 3kA C-10A 30mA type AC ADC710F

Name: ADC710F
Brand: Hager
SKU: ADC710F
Price: 250.33 EUR

EAN

3250611062530

Conditionnement

1 Pièce

Prix

250,33 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Données environnementales

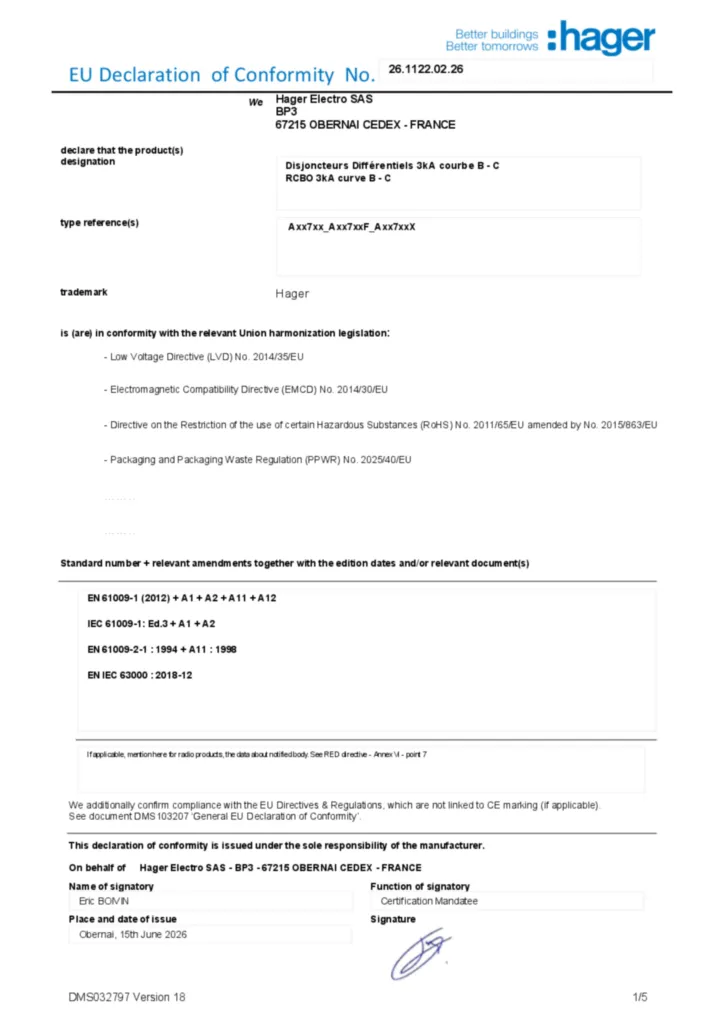

Documents
Plus de produits

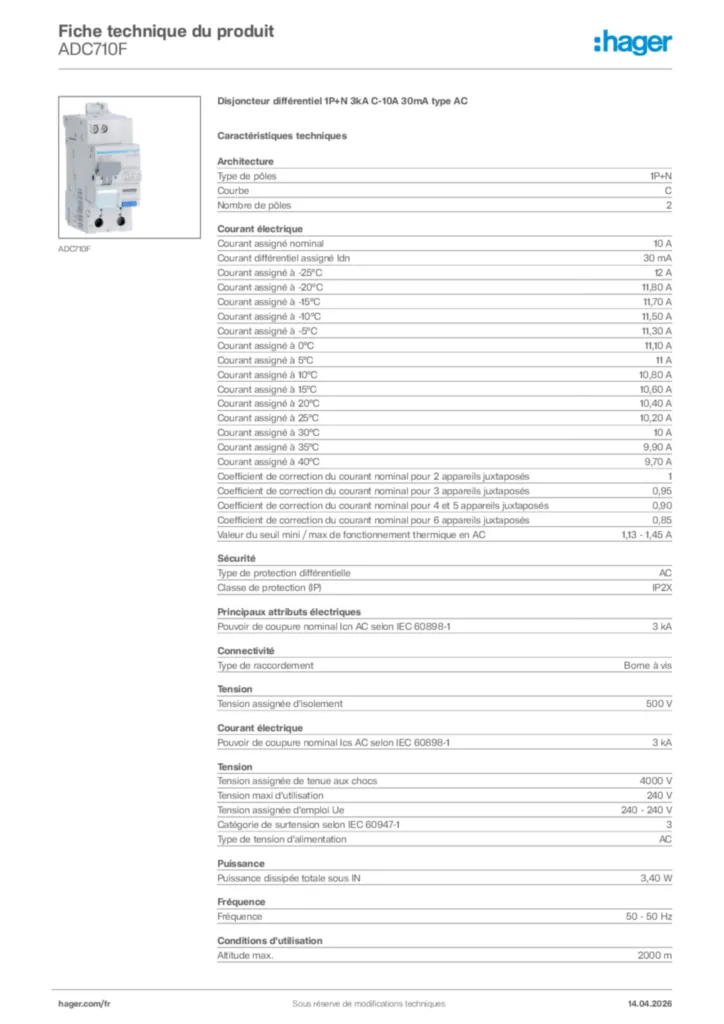

Fiche produit

Complétez votre système

Accessoires optionnels

Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Type de protection différentielle

AC
Indice de protection IP

IP2X

Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1

3 kA
Couple de serrage nominal borne basse

2,10 - 2,10 Nm
Couple de serrage nominal borne haute

2,10 - 2,10 Nm

Type de connection/prise

Borne à vis

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V
Tension maxi d'utilisation

240 V
Tension assignée d'emploi Ue

240 - 240 V
Catégorie de surtension selon IEC 60947-1 2,5.60 tableau 1

3
Type de tension d'alimentation

AC

Courant assigné nominal

10 A
Courant différentiel assigné

30 mA
Courant assigné à -25°C

12 A
Courant assigné à -20°C

11,80 A
Courant assigné à -15°C

11,70 A
Courant assigné à -10°C

11,50 A
Courant assigné à -5°C

11,30 A
Courant assigné à 0°C

11,10 A
Courant assigné à 5°C

11 A
Courant assigné à 10°C

10,80 A
Courant assigné à 15°C

10,60 A
Courant assigné à 20°C

10,40 A
Courant assigné à 25°C

10,20 A
Courant assigné à 30°C

10 A
Courant assigné à 35°C

9,90 A
Courant assigné à 40°C

9,70 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1,13 - 1,45 A
Pouvoir de coupure de service Ics AC selon IEC 60898-1

3 kA

Puissance dissipée totale sous IN

3,40 W

Fréquence

50 - 50 Hz

Altitude

2 000 m
Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C
Température de stockage/transport

-25 - 70 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

2
Tropicalisation/humidité/Exécution

Tous climats

Endurance électrique en nombre de cycles

2 000
Endurance mécanique nombre de manœuvres

2 000

Section de raccordement en câble souple

1 - 16 mm²
Section de raccordement en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²

Couple de serrage

2,10 - 2,10 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne biconnect

Nombre de modules

2

Hauteur

83 mm
Largeur

35 mm
Profondeur

68 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
