    Détecteur de mouvement Hager E KNX, fonction à impulsion, TP1, S-Mode / E-Controller, IP20
    EAN
    7611919508759
    E-nr.
    545 016 793
    VPE
    1 pc.
    Groupe de rabais
    W5
    • Détec­teurs de mouve­ment et de présence

    Détecteur de mouvement Hager E KNX WHT506E

    Prix*
    269.00 CHF
    / pc. *
    269.00 CHF
    / pc. *
    Trouver un grossiste
    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Détecteur de mouvement Hager E KNX

    WHT506E

    • Accessoires
    • Caractéristiques techniques
    • Informations environnementales
    • Documents
    • Plus de produits
    Télécharger la fiche produit

    Complétez votre système

    Accessoires optionnels

    • Pièce de rechange pour instal­la­tion domo­tique 34 produit(s) disponible(s)

    Produits compatibles

    • Produits liés 60 produit(s) disponible(s)

    Complétez votre système

    • Pièce de rechange pour instal­la­tion domo­tique
    • WH10950182Z

      accessoires Gr.1 Plaque de fixation carré avec 1x2-pts. fixation
      0.60 CHF  / pc.*
    • WH10950282Z

      accessoires Gr.2x1: Plaque de fixation vertical avec 2x2-pts. fixation
      1.60 CHF  / pc.*
    • WH10950382Z

      accessoires Gr.1x2: Plaque de fixation horizontale avec 2x2-pts. fixation
      1.60 CHF  / pc.*
    • WH10950482Z

      accessoires Gr.3x1: Plaque de fixation vertical avec 3x2-pts. fixation
      4.50 CHF  / pc.*
    • WH10950582Z

      accessoires Gr.1x3: Plaque de fixation horizontale avec 3x2-pts. fixation
      4.50 CHF  / pc.*
    • WH10950682Z

      accessoires Gr.4x1: Plaque de fixation vertical avec 4x2-pts. fixation
      8.35 CHF  / pc.*
    • WH10950782Z

      accessoires Gr.1x4: Plaque de fixation horizontale avec 4x2-pts. fixation
      8.35 CHF  / pc.*
    • WH10950882Z

      accessoires Gr.2x2: Plaque de fixation carré avec 4x2-pts. fixation
      8.35 CHF  / pc.*
    • WH10950982Z

      accessoires Gr.3x2: Plaque de fixation vertical avec 6x2-pts. fixation
      12.70 CHF  / pc.*
    • WH10951082Z

      accessoires Gr.2x3: Plaque de fixation horizontale avec 6x2-pts. fixation
      12.70 CHF  / pc.*
    • WH10951182Z

      accessoires Gr.4x2: Plaque de fixation vertical avec 8x2-pts. fixation
      16.30 CHF  / pc.*
    • WH10951282Z

      accessoires Gr.2x4: Plaque de fixation horizontale avec 8x2-pts. fixation
      16.30 CHF  / pc.*
    • WH10951382Z

      accessoires Gr.3x3 : Plaque de fixation carré avec 9x2-pts. fixation
      18.70 CHF  / pc.*
    • WH10951482Z

      accessoires Gr.4x3: Plaque de fixation vertical avec 12x2-pts. fixation
      24.50 CHF  / pc.*
    • WH10951582Z

      accessoires Gr.3x4: Plaque de fixation horizontale avec 12x2-pts. fixation
      24.50 CHF  / pc.*
    • WH10951682Z

      accessoires Gr.2x2: Plaque de fixation carré avec 2x3- et 2x2-pts. Fixation
      10.70 CHF  / pc.*
    • WH10951782Z

      accessoires Gr.2x2: Plaque de fixation carré avec 2x2- et 1x3-pts. Fixation
      9.40 CHF  / pc.*
    • WH10952082Z

      accessoires Gr. 3x2: Plaque de fixation vertical avec 4x2 + 2x3-pts. Fixation
      15.10 CHF  / pc.*
    • WH10952282Z

      accessoires Gr.2x1: Plaque de fixation vertical avec 1x2- et 1x3-pts. fixation
      3.20 CHF  / pc.*
    • WH10952382Z

      accessoires Gr.1x2: Plaque de fixation horizontale avec 1x2- & 1x3-pts. fixation
      3.20 CHF  / pc.*

    Produits liés

    • WH11935100Z

      basico accessoires 2x1: + plaque de recouvrement 1x 58x58mm + 1x 58x58mm / Blanc
      16.80 CHF  / pc.*
    • WH11935105Z

      basico accessoires Gr.2x1: Plaque de recouvrement 1x 58x58mm + 1x 58x58mm / Noir
      19.50 CHF  / pc.*
    • WH11935200Z

      basico accessoires Gr.2x1: Plaque de recouvrement 1x 58x58mm + d= 43mm / Blanc
      9.55 CHF  / pc.*
    • WH11935205Z

      basico accessoires Gr.2x1: Plaque de recouvrement 1x 58x58mm + d= 43mm / Noir
      12.15 CHF  / pc.*
    • WH11935300Z

      basico accessoires Gr.2x1: Plaque de recouvrement 1x 58x58mm + d= 58mm / Blanc
      9.55 CHF  / pc.*
    • WH11935305Z

      basico accessoires Gr.2x1: Plaque de recouvrement 1x 58x58mm + d= 58mm / Noir
      12.15 CHF  / pc.*
    • WH11935400Z

      basico accessoires Gr.2x1: Plaque de recouvrement 2x 58x58mm + d= 43mm/ Blanc
      25.10 CHF  / pc.*
    • WH11935405Z

      basico accessoires Gr.2x1: Plaque de recouvrement 2x 58x58mm + d= 43mm/ Noir
      29.05 CHF  / pc.*
    • WH11935500Z

      basico accessoires Gr.3x1: Plaque de recouvrement 2x 58x58mm + d= 58mm/ Blanc
      25.10 CHF  / pc.*
    • WH11935505Z

      basico accessoires Gr.3x1: Plaque de recouvrement 2x 58x58mm + d= 58mm/ Noir
      29.05 CHF  / pc.*
    • WH11935600Z

      basico accessoires 2x2: Plaque de recouvrement 3x 1x 58x58mm + d= 43mm/ Blanc
      38.50 CHF  / pc.*
    • WH11935605Z

      basico accessoires Gr.2x2: Plaque de recouvrement 3x 1x 58x58mm + d= 43mm/ Noir
      43.65 CHF  / pc.*
    • WH11935700Z

      basico accessoires 2x2: Plaque de recouvrement 3x 1x 58x58mm + d= 58mm/ Blanc
      38.50 CHF  / pc.*
    • WH11935705Z

      basico accessoires Gr.2x2: Plaque de recouvrement 3x 1x 58x58mm + d= 58mm/ Noir
      43.65 CHF  / pc.*
    • WH11935800Z

      basico accessoires Gr.3x1: Plaque de recouvrement 2x d=43 + 1x 58x58mm / Blanc
      18.20 CHF  / pc.*
    • WH11935805Z

      basico accessoires Gr.3x1: Plaque de recouvrement 2x d= 43mm + 1x 58x58mm / Noir
      21.10 CHF  / pc.*
    • WH11935900Z

      basico accessoires Gr.3x1: Plaque de recouvrement d=58 + d=43 + 58x58mm/ Blanc
      19.55 CHF  / pc.*
    • WH11935905Z

      basico accessoires Gr.3x1: Plaque de recouvrement d=58 + d=43 + 58x58mm/ Noir
      22.35 CHF  / pc.*
    • WH11936000Z

      basico accessoires 2x2: Plaque de recouvrement 3x d= 43mm + 1x 58x58mm/ Blanc
      25.65 CHF  / pc.*
    • WH11936005Z

      basico accessoires Gr.2x2: Plaque de recouvrement 3x d= 43mm + 1x 58x58mm/ Noir
      29.20 CHF  / pc.*

    Caractéristiques techniques

    Dimen­sions
    • Hauteur de montage
      1,10 - 1,10 m
    • Hauteur de montage recom­mandée
      1,10 - 1,10 m
    Réglages
    • Modes de confi­gu­ra­tion supportés
      ETS, easy
    • Tempo­ri­sa­tion minimal
      10 s
    Fonc­tions
    • Max. tempo­ri­sa­tion
      30 min
    Connec­ti­vité
    • Avec système bus radio-KNX
      Non
    Tension
    • Tension de service par bus
      21 - 32 V
    Eléments fournis
    • Raccor­de­ment bus incl.
      Oui
    Courant élec­trique
    • Consom­ma­tion de courant bus (trans­fert de données)
      10 mA
    Éclai­rage
    • Lumi­no­sité de déclen­che­ment, réglable
      5 - 1000 lx
    Détec­tion
    • Angle de détec­tion, réglable
      45 - 90 °
    • angle de détec­tion hori­zontal
      90 - 180
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -5 - 45 °C
    Matière
    • Matière
      Ther­mo­plas­tique
    Textes
    • Bouton pous­soir
      Avec touche pour auto­ma­tique/­MARCHE perma­nen­te/ARRÊT perma­nent
    • Mode de fonc­tion­ne­ment
      Avec mode de test, Fonc­tion­ne­ment maître-­es­clave pour couvrir de larges zones de détec­tion, Avec 3 modes de fonc­tion­ne­ment: auto­ma­tique/­MARCHE perma­nen­te/ARRÊT perma­nent
    • Fonc­tion
      Simu­la­tion de présence, Avec fonc­tion récep­tion
    • Mode de montage
      Avec griffes d'écar­te­ment, Avec protec­tion de démon­tage
    Distance de portée
    • Portée max. fron­tale
      12 m
    • Portée max. de trans­mis­sion laté­rale
      8 m

    Informations environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    PEP - Motion detector 90-180° 3-wire/2300W IP55 Signal White (English)
    PDF
    4,62 MB
    REACH declaration WHT506E
    PDF
    RoHS report WHT506E
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

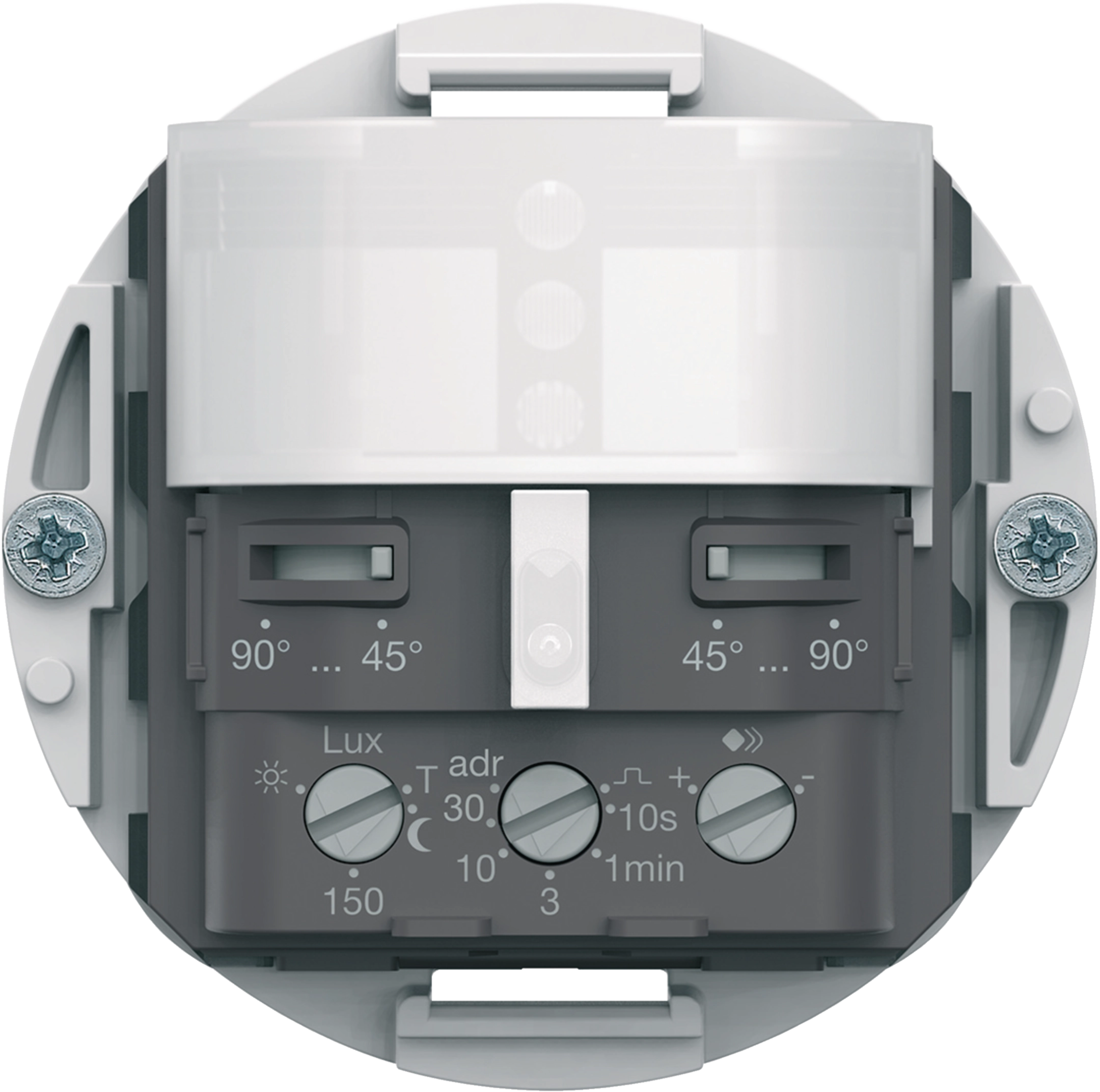

      Image WHT506E | Hager Suisse

      Image produit WHT506E

    • Fiche technique

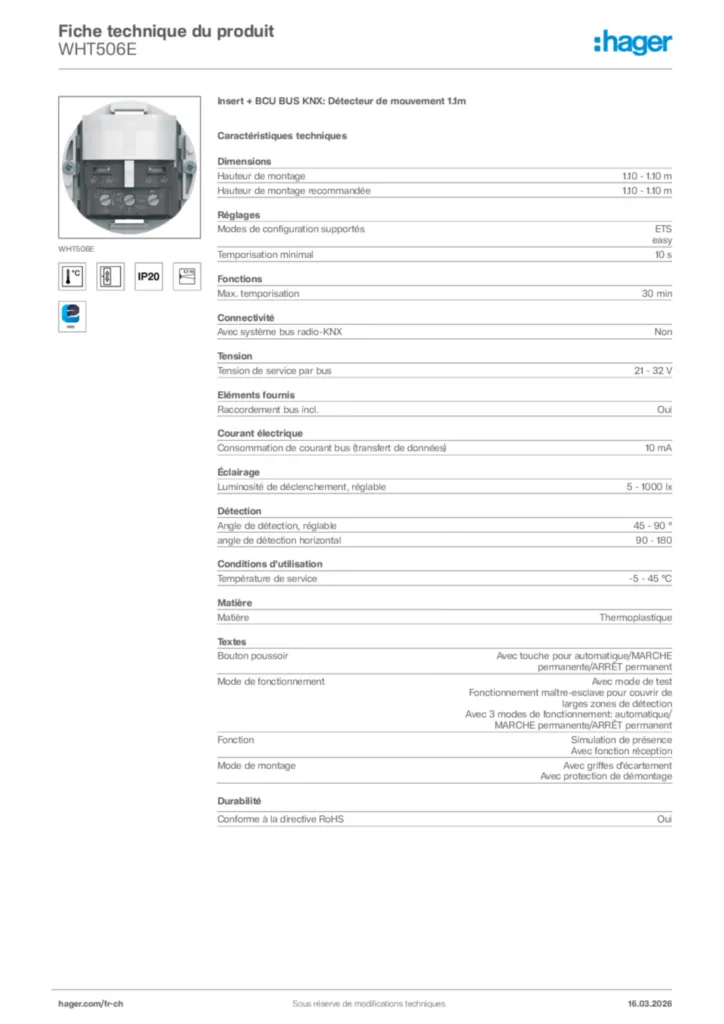

      Image Hager Fiche technique du produit WHT506E | Hager Suisse

      Hager Fiche technique du produit WHT506E

      Insert + BCU BUS KNX: Détecteur de mouvement 1.1m

      PDF

    • Guide d'installation

      Image Notice d'instruction pour WHT506 - Module de détecteur de mouvement KNX 1,10 m (DE-IT, 2019-12) | Hager Suisse

      Notice d'instruction pour WHT506 - Module de détecteur de mouvement KNX 1,10 m (DE-IT, 2019-12)

      Guide d'installation de-DE, it-IT 2019-12-12

      PDF
      1,62 MB
      Image Notice d'instruction pour WHT506 - Module de détecteur de mouvement KNX 1,10 m (FR-EN, 2019-12) | Hager Suisse

      Notice d'instruction pour WHT506 - Module de détecteur de mouvement KNX 1,10 m (FR-EN, 2019-12)

      Guide d'installation en-GB, fr-FR 2020-01-07

      PDF
      1,60 MB

    • Base de données des produits KNX

      Image ETS Database for WHT506 | Hager Suisse

      ETS Database for WHT506

      Base de données des produits KNX en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2020-01-01

      KNXPROD
      276,51 kB

    • Guide d'application

      Image Description de l'application ETS détecteur de mouvement KNX V1.0 (DE, 2020-03) | Hager Suisse

      Description de l'application ETS détecteur de mouvement KNX V1.0 (DE, 2020-03)

      Guide d'application de-DE 2020-03-18

      PDF
      5,60 MB
      Image Description de l'application ETS détecteur de mouvement KNX V1.0 (DE, 2020-03), easy link | Hager Suisse

      Description de l'application ETS détecteur de mouvement KNX V1.0 (DE, 2020-03), easy link

      Guide d'application de-DE 2020-03-25

      PDF
      2,70 MB
      Image Description de l'application ETS détecteur de mouvement KNX V1.0 (EN, 2020-03) | Hager Suisse

      Description de l'application ETS détecteur de mouvement KNX V1.0 (EN, 2020-03)

      Guide d'application en-GB 2020-03-18

      PDF
      5,65 MB
      Image Description de l'application ETS détecteur de mouvement KNX V1.0 (EN, 2020-03), easy link | Hager Suisse

      Description de l'application ETS détecteur de mouvement KNX V1.0 (EN, 2020-03), easy link

      Guide d'application en-GB 2020-03-25

      PDF
      2,47 MB
      Image Description de l'application ETS détecteur de mouvement KNX V1.0 (FR, 2020-03) | Hager Suisse

      Description de l'application ETS détecteur de mouvement KNX V1.0 (FR, 2020-03)

      Guide d'application fr-FR 2020-03-18

      PDF
      5,58 MB
      Image Description de l'application ETS détecteur de mouvement KNX V1.0 (FR, 2020-03), easy link | Hager Suisse

      Description de l'application ETS détecteur de mouvement KNX V1.0 (FR, 2020-03), easy link

      Guide d'application fr-FR 2020-03-25

      PDF
      2,51 MB
      Image Description de l'application ETS détecteur de mouvement KNX V1.0 (IT, 2020-03) | Hager Suisse

      Description de l'application ETS détecteur de mouvement KNX V1.0 (IT, 2020-03)

      Guide d'application it-IT 2020-03-25

      PDF
      5,75 MB
      Image Description de l'application ETS détecteur de mouvement KNX V1.0 (IT, 2020-03), easy link | Hager Suisse

      Description de l'application ETS détecteur de mouvement KNX V1.0 (IT, 2020-03), easy link

      Guide d'application it-IT 2020-03-25

      PDF
      2,53 MB
    Plus de téléchargements

    Découvrez les autres produits de cette gamme

      5
    • 1
      EE808 - Télécommande IR Hager pour EE81. et TCC52.
      EE808
      Télécommande utilisateur pour détecteur de présence 360° monobloc KNX
      Prix*
      83.10 CHF
      / pc. *
      83.10 CHF
      / pc. *
    • 2
      TRE700 - Kit détecteur de mouvement+actionneur RF AP Hager avec sortie KNX
      TRE700
      Kit Détecteur infraRouge Blanc + 1Sortie 10A KNX radio quicklink
      Prix*
      421.00 CHF
      / pc. *
      421.00 CHF
      / pc. *
    • 3
      TRE600 - Projecteur LED automatique Hager quicklink détecteur d.mouvement KNX 200/360° bc
      TRE600
      Projecteur LED avec détecteur infraRouge évolué 220-360° KNX radio quicklink
      Prix*
      426.00 CHF
      / pc. *
      426.00 CHF
      / pc. *
    • 4
      TRE500 - Détecteur de mouvement AP KNX-RF Hager blanc IP55
      TRE500
      Détecteur de mouvement infraRouge à piles KNX radio quicklink Blanc
      Prix*
      278.00 CHF
      / pc. *
      278.00 CHF
      / pc. *
    • 5
      EE807 - Télécommande IR Hager pour EE81. et TCC52.
      EE807
      Télécommande installateur pour détecteur de présence 360° monobloc KNX
      Prix*
      107.00 CHF
      / pc. *
      107.00 CHF
      / pc. *
    *Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.

    Aide et contact

    • Contact
    • Formation
    • Outils et logiciels
    • Brochures et catalogues

    Produits

    • Systèmes de distribution et armoires
    • Appareils modulaires
    • Disjoncteurs, interrupteurs et appareils de protection
    • Bornes de charge pour véhicule électrique (EVCS)
    • Gestion et surveillance de l'énergie
    • Cheminement de câbles tehalit
    • Prises et interrupteurs
    • Détecteurs de mouvements et de présence
    • Technologie de sécurité
    • Système de gestion du bâtiment KNX
    • Interphonie
    •

    L'entreprise

    • Nous connaître
    • Sites
    • Carrière
    • Newsletter

    Qui sommes-nous ?

    Fondée en 1985, Hager Suisse, compte 400 collaborateurs et offre un portefeuille complet de solutions pour les bâtiments résidentiels et tertiaires, les bâtiments fonctionnels, les infrastructures ainsi que les entreprises de distribution d’électricité.

    À Emmenbrücke, dans le canton de Lucerne, sont développés des systèmes innovants de tableaux électriques ainsi que l’assortiment éprouvé d’interrupteurs et de prises – naturellement durables et made in Switzerland.

    • Cookies
    • Politique de confidentialité
    • Mentions légales
    • Signaler une vulnérabilité

    © Hager Group
