mode de fonctionnement piloté par µ-processeur
Fonctions supplémentaires ETS
fonctions supplémentaires ETS : +6 scènes, mode de fonctionnement marche/arrêt, poussoir, affichage d'état, valeur de variation, affichage de luminosité, appel de scène mouvement, appel de scène aucun mouvement
Fonction
fonction Reset (Retour au réglage d'usine) ; mode party pour activation pendant 2 heures ; avec fonction de mémoire pour simulation de présence ; avec verrouillage des boutons-poussoirs ; avertissement de désactivation sus les modules variation ; Fonction d'apprentissage par touche pour la luminosité de déclenchement
Scènes de lumière
appel des scènes par appareils radio KNX ; mémorisation des scènes verrouillable
commande des postes auxiliaires en option via poussoir d'installation
Commandes & indicateurs
Utilisation
contrôlable à distance par émetteur quicklink
Touche / bouton
avec touche de configuration et de fonction ; avec touche pour Marche/Arrêt/Automatique/Mémoire/Fonction réception
Connectivité
Nbre d'entrées binaires
1
Protocole radio
Radio KNX
Catégorie du récepteur
2
Dimensions
Profondeur de montage
34 mm
Fréquence
Fréquence d'émission radio
868.3 MHz
Puissance
Puissance d'émission radio
< 10 mW
Mesures
Méthode de détection
infra-rouge
Détection
Nombre de niveaux de détection
2
Angle de détection vertical
90 °
Angle de détection, réglable
chaque coté ≈ 45…90 °
Distance de détection frontale
16 m
Distance de détection latérale
10 m
Gestion de l'éclairage
Luminosité de déclenchement, réglable
≈ 5…1000 lx , lumière du jour
Gestion de l'éclairage LED
LED
indicateur LED de compatibilité entre le module et le module de commande ; avec LED de configuration et de fonction ; avec LED de fonctionnement et d'état verte/rouge/orange
Installation, montage
Hauteur de montage maximum
4 m
Connexion
Raccordement de bus
intégration via la passerelle TP/radio KNX en saillie dans le système TP KNX
Configuration
Sensibilité de déclenchement, réglable
10…100 %
Durée de commutation, réglable
≈ 1 s…3 h
Avertissement de désactivation sur valeur de variation 50 % pour
30 s
Equipement
Nombre de canaux radio
1
Entrée de poste secondaire
Non
Nombre de voies
1
Nombre de liens quicklink
max. 20 émetteurs/récepteurs
Transmitter duty cycle
1 %
Angle de détection horizontal
220 °
Sécurité
Conforme REACH
Non
Sans halogène
Non
Protection
avec protection de démontage
Conditions d'utilisation
Température de service
-5…45 °C
Consommation énergétique
faible besoin en énergie propre
Humidité relative de l'air (sans condensation)
0…65 %
Identification
Applications
Détecteurs de mouvement ; Capteurs de radio KNX
Gamme design principale
KNX radio/quicklink
Documents

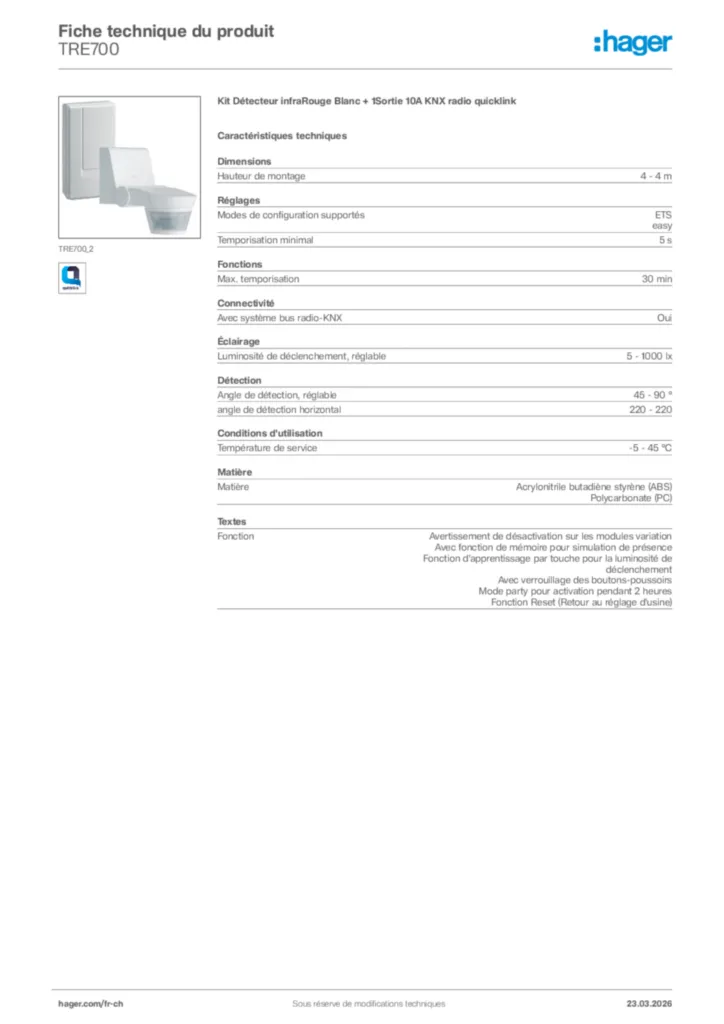

Image produit
