VANR2013
EAN
4012002247976
VPE
1 pc.
Groupe de rabais
V1
Prix*
477.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires indispensables
Accessoires optionnels
-
Boîte d'encastrement 1 produit(s) disponible(s) -
Prolongateur de crans de clipsage 1 produit(s) disponible(s) -
Sortie de câble tubulaire 1 produit(s) disponible(s)
Complétez votre système
-
GTV4FLFQR06
Support appar. maxi 10xFLF t. I+II Q06/R06
85.60 CHF / pc.*
-
RLV0630
Fästram för apparatdosor till golvbox VQ06/R06 30mm
5.55 CHF / pc.*
-
TULAA105
Sortie de câbles pour boite de jonction 20kN
114.50 CHF / pc.*

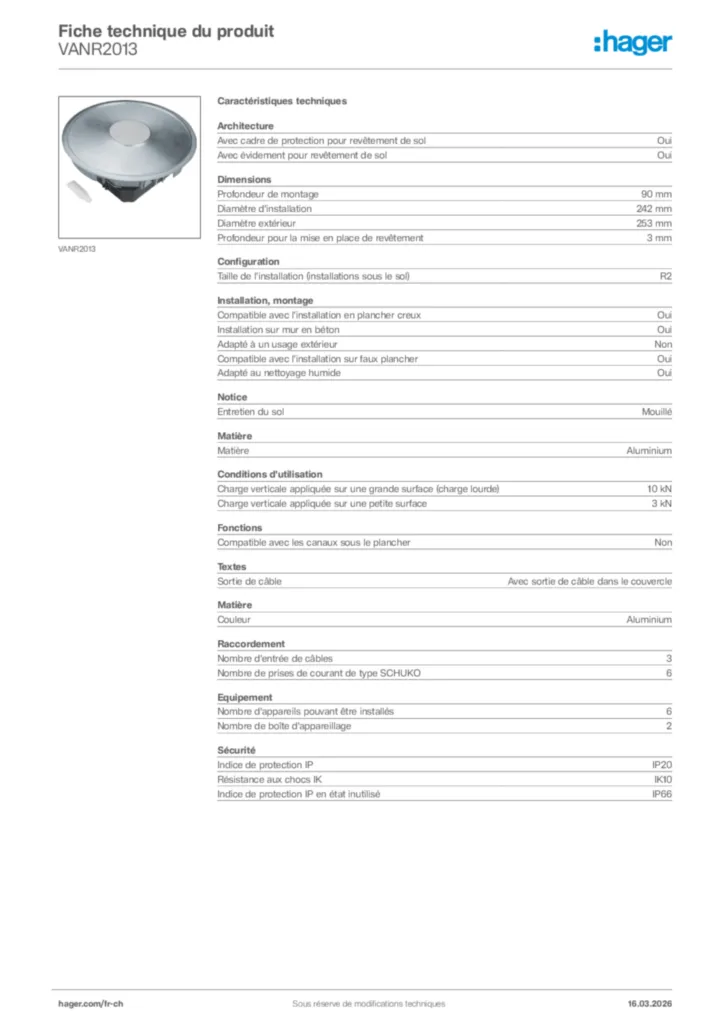

Caractéristiques techniques
Architecture
-
Avec cadre de protection pour revêtement de solOui
-
Avec évidement pour revêtement de solOui
Dimensions
-
Profondeur de montage90 mm
-
Diamètre d'installation242 mm
-
Diamètre extérieur253 mm
-
Profondeur pour la mise en place de revêtement3 mm
Installation, montage
-
Compatible avec l'installation en plancher creuxOui
-
Installation sur mur en bétonOui
-
Adapté à un usage extérieurNon
-
Compatible avec l'installation sur faux plancherOui
-
Adapté au nettoyage humideOui
Notice
-
Entretien du solMouillé
Matière
-
MatièreAluminium
-
CouleurAluminium
Conditions d'utilisation
-
Charge maximale3 - 10 kN
Fonctions
-
Compatible avec les canaux sous le plancherNon
Textes
-
Sortie de câbleAvec sortie de câble dans le couvercle
Raccordement
-
Nombre d'entrée de câbles3
-
Nombre de prises de courant de type SCHUKO6
Equipement
-
Nombre d'appareils pouvant être installés6
-
Nombre de boîte d'appareillage2
Sécurité
-
Indice de protection IPIP20
-
Résistance aux chocs IKIK10
-
Indice de protection IP en état inutiliséIP66
-
Taille de l'installation (installations sous le sol)R2
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit VANR2013
-
Mode d'emploi
Mode d'emploi International 2020-01-01
PDF745,19 kB
Mode d'emploi de-DE 2014-03-06
PDF3,31 MB -
Fichiers STEP
Fichiers STEP International 2022-10-06
STP1,05 MB -
avec variables
Technical Drawing of VANR2013
Dessin de produit International 2022-10-07
PDF150,52 kB -
Guide
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
Guide en-GB 2024-04-10
PDF99,70 MB
Manuel Système d’installation de sol (DE, 2022-06)
Guide de-DE 2024-04-10
PDF99,71 MB -
Déclaration de conformité
Declaration UE VANR T034A DE_EN 26072019
Déclaration de conformité International 2019-08-23
PDF47,96 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
