Boîte de sol Hager Q02 LE 3000kN 140×144×15mm acier inoxydable 3×FLF

UDKQ02E15FLF3

  • Chemi­ne­ment de câbles tehalit

Boîte de sol Hager Q02 LE 3000kN 140×144×15mm acier inoxydable 3×FLF UDKQ02E15FLF3

EAN
4012740029551
E-nr.
154 757 002
VPE
1 pc.
Groupe de rabais
V1
Prix*
310,00 CHF
/ pc. *
310.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier
  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits

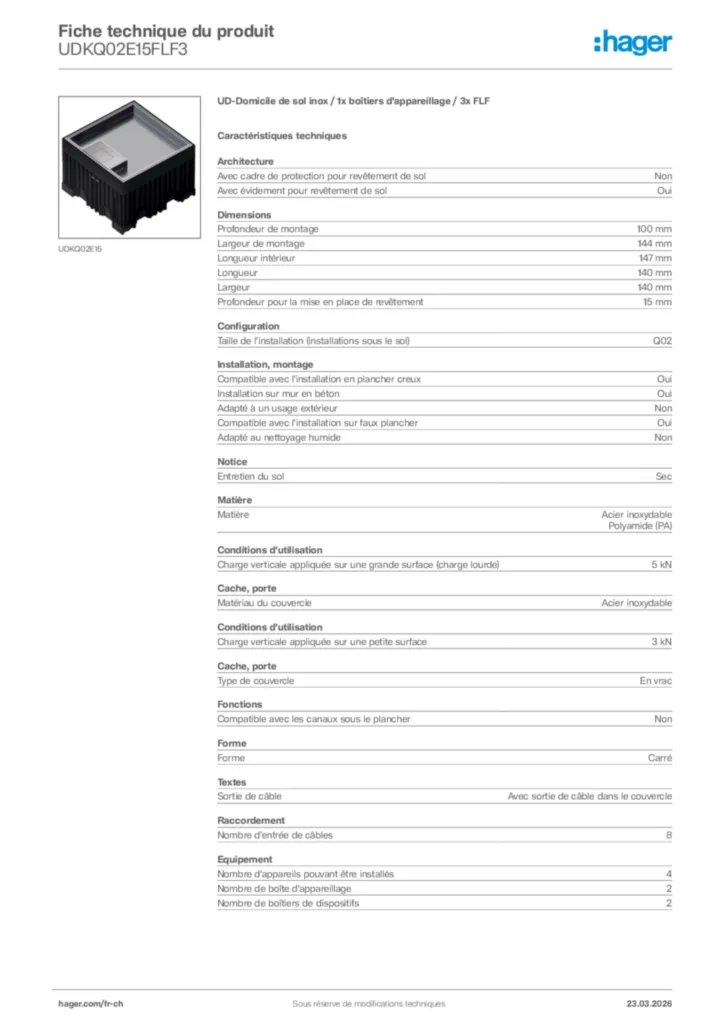

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Acces­soires pour canal de sol encas­trée 1 produit(s) disponible(s)

Complétez votre système

  • Acces­soires pour canal de sol encas­trée
  • UDQ02H

    Extension de la hauteur pour UDKQ02E
    26.50 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste

Caractéristiques techniques

Archi­tec­ture
  • Avec cadre de protec­tion pour revê­te­ment de sol
    Non
  • Avec évide­ment pour revê­te­ment de sol
    Oui
Dimen­sions
  • Profon­deur de montage
    100 mm
  • Largeur de montage
    144 mm
  • Longueur inté­rieur
    147 mm
  • Longueur
    140 mm
  • Largeur
    140 mm
  • Profon­deur pour la mise en place de revê­te­ment
    15 mm
Confi­gu­ra­tion
  • Taille de l'ins­tal­la­tion (ins­tal­la­tions sous le sol)
    Q02
Instal­la­tion, montage
  • Compa­tible avec l'ins­tal­la­tion en plan­cher creux
    Oui
  • Instal­la­tion sur mur en béton
    Oui
  • Adapté à un usage exté­rieur
    Non
  • Compa­tible avec l'ins­tal­la­tion sur faux plan­cher
    Oui
  • Adapté au nettoyage humide
    Non
Notice
  • Entre­tien du sol
    Sec
Matière
  • Matière
    Acier inoxy­dable, Poly­amide (PA)
Cache, porte
  • Maté­riau du couvercle
    Acier inoxy­dable
  • Type de couvercle
    En vrac
Condi­tions d'uti­li­sa­tion
  • Charge verti­cale appliquée sur une grande surface (charge lourde)
    5 kN
  • Charge verti­cale appliquée sur une petite surface
    3 kN
Fonc­tions
  • Compa­tible avec les canaux sous le plan­cher
    Non
Forme
  • Forme
    Carré
Textes
  • Sortie de câble
    Avec sortie de câble dans le couvercle
Raccor­de­ment
  • Nombre d'en­trée de câbles
    8
Equi­pe­ment
  • Nombre d'ap­pa­reils pouvant être installés
    4
  • Nombre de boîte d'ap­pa­reillage
    2
Sécu­rité
  • Indice de protec­tion IP
    IP30
  • Résis­tance aux chocs IK
    IK10
  • Indice de protec­tion IP en état inuti­lisé
    IP30

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

PEP - Stainless steel and brass cassettes, floor boxes (unequipped) and accessories (english)
PDF
1,86 MB
REACH declaration UDKQ02E15FLF3 (english)
PDF
103,10 kB
RoHS-declaration 2023-10-20 (english)
PDF
33,02 kB

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image UDKQ02E15FLF3 | Hager Suisse

    Image produit UDKQ02E15FLF3

  • Guide d'installation

    Image Guide d'installation International 2022-11-04 | Hager Suisse

    Guide d'installation International 2022-11-04

    PDF
    18,52 MB

  • Brochure

    Image brochure Cassettes nivelables / Boîtes de sol | Hager Suisse

    brochure Cassettes nivelables / Boîtes de sol

    Énergie et données pour tous les types de sols

    PDF
    4,20 MB

  • Annexe technique (produit unique)

    Image Annexe technique (produit unique) de-DE 2022-09-22 | Hager Suisse

    Annexe technique (produit unique) de-DE 2022-09-22

    PDF
    2,54 MB
    Image Bodenistallationssysteme, Trittschalverhalten | Hager Suisse

    Bodenistallationssysteme, Trittschalverhalten

    Annexe technique (produit unique) de-DE 2024-09-09

    PDF
    596,49 kB
    Image Floor installations systems, Impact noise properties | Hager Suisse

    Floor installations systems, Impact noise properties

    Annexe technique (produit unique) en-GB 2024-10-07

    PDF
    578,05 kB
    Image Floor installation systems, Information for the floor layer | Hager Suisse

    Floor installation systems, Information for the floor layer

    Annexe technique (produit unique) en-GB 2023-06-16

    PDF
    2,59 MB
    Image Systèmes d'installation au sol, Informations pour le parqueteur | Hager Suisse

    Systèmes d'installation au sol, Informations pour le parqueteur

    Annexe technique (produit unique) fr-FR 2023-06-16

    PDF
    2,59 MB

  • Fichiers DXF

    Image Fichiers DXF International 2023-01-19 | Hager Suisse

    Fichiers DXF International 2023-01-19

    DXF
    544,54 kB

  • Fichiers STEP

    Image Fichiers STEP International 2022-10-25 | Hager Suisse

    Fichiers STEP International 2022-10-25

    STP
    2,26 MB

  • schémas

    Image Product drawing | Hager Suisse

    Product drawing

    schémas International 2023-01-19

    PDF
    150,33 kB

  • Guide

    Image BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN_HANDBOOK | Hager Suisse

    BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN_HANDBOOK

    BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK

    PDF
    99,70 MB
    Image INSTALLATION-UNITS_FLOOR-INSTALLATION-SYSTEM_EN_HANDBOOK | Hager Suisse

    INSTALLATION-UNITS_FLOOR-INSTALLATION-SYSTEM_EN_HANDBOOK

    INSTALLATION-UNITS_FLOOR-INSTALLATION-SYSTEM_EN_2024-12_HANDBOOK

    PDF
    21,12 MB
    Image Manuel Système d’installation de sol (DE, 2022-06) | Hager Suisse

    Manuel Système d’installation de sol (DE, 2022-06)

    BASISWISSEN-BODENINSTALLATIONSSYSTEME__DE__2022-06__HANDBUCH

    PDF
    99,71 MB
Plus de téléchargements

  • Pour obtenir le certificat REACH de ce produit

    contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
