commande, p. ex. par interrupteur, poussoir, horloge, horloge volet, contact magnétique
Touche / bouton
avec touche de configuration
Connectivité
Protocole radio
Radio KNX
Catégorie du récepteur
2
Entrées binaires
avec 2 entrées binaires indépendantes pour contacts libres de potentiel
Entrées
avec 2 entrées binaires indépendantes alimentées par piles pour contacts sans potentiel
Tension
Type de tension de commande 1
DC
Tension d'entrée
3 V
Tension d'alimentation du système
3V
Intensité du courant
Nombre de circuits d'entrée
2
Courant de signal d'entrée
33 µA
Courant assigné par entrée
1 mA
Dimensions
Profondeur produit installé
11 mm
Hauteur produit installé
39 mm
Largeur produit installé
41 mm
Fréquence
Fréquence d'émission radio
868.3 MHz
Longueur
Dist. max de la liaison avec les BP
10 mm
Puissance
Puissance d'émission radio
< 25 mW
Configuration réseau
Secteur
indépendant du réseau
Mesures
Tension d'acquisition d'entrée
par canal 5 V
Batterie
Durée de vie de la batterie [an(s)]
≈ 5
Pile / Accumulateur
avec une pile bouton au lithium 3 V type : CR 2430
Matières
Couleur indépendant des lignes design
gris clair
Aspect de la surface
mat
Gestion de l'éclairage LED
LED
avec LED de configuration
Installation, montage
Mode de montage
pour montage à l'arrière de modules encastrés
Connexion
Section de raccordement en câble souple
0,5 / 1,5mm²
Section de raccordement en câble rigide
0,5 / 1.5mm²
Type de contacts à raccorder sur une entrée
bouton poussoir / Interrupteur
Raccordement de bus
intégration via la passerelle TP/radio KNX en saillie dans le système TP KNX
Câble
Longueur de câble
20 cm
Configuration
Programmation
configuration quicklink sans outil par touches et affichage LED
Equipement
Nombre de canaux radio
2
Nombre de liens quicklink
max. 20 émetteurs/récepteurs
Utilisation
Temps d’impulsion
min. 50 ms
Standards
Normes générales
EN 300220-2 ; EN 301489-3 ; EN 50491-3 ; EN 60950-1
Sécurité
Conforme REACH
Non
Conforme RoHS
Oui
Sans halogène
Non
Conditions d'utilisation
Température de service
-10…50 °C
Température de stockage/transport
-20…70 °C
Consommation énergétique
faible besoin en énergie propre
Humidité relative de l'air (sans condensation)
0…65 %
Identification
Applications
Capteurs de radio KNX
Appareil de la famille
TRM
Gamme design principale
KNX radio/quicklink
Documents

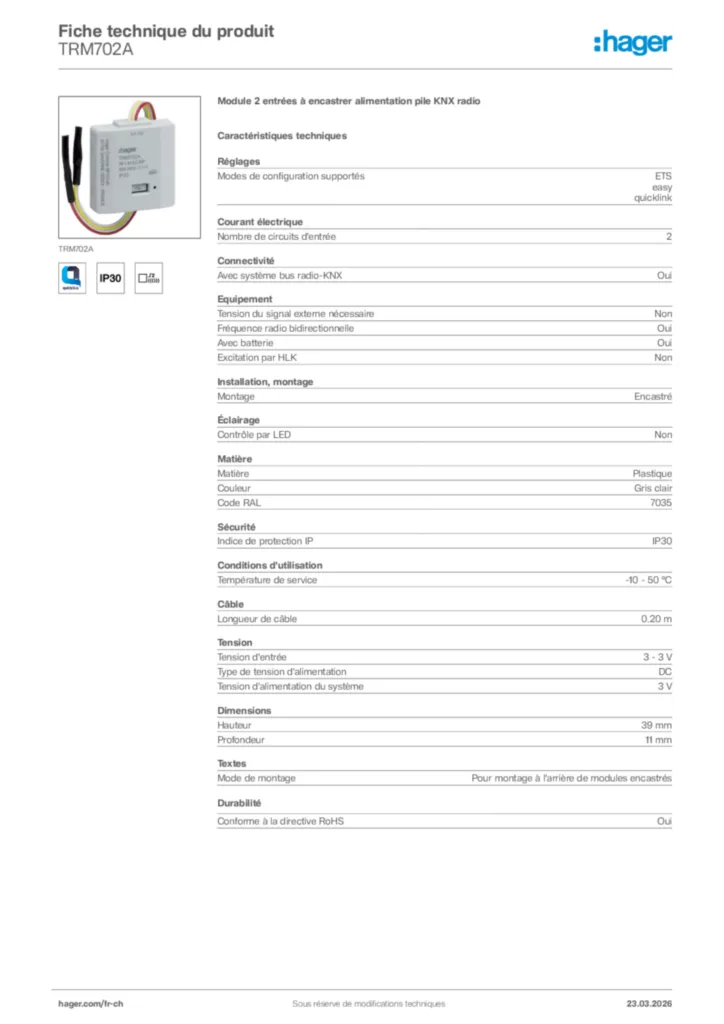

Image produit
