Entrée binaire INC Hager TYBS702A KNX Secure double/2 LED TYBS702A

Entrée binaire INC Hager TYBS702A KNX Secure, double, utilisable comme entrée binaire (pas de tension d'interrogation externe nécessaire) ou sortie pour LED (courant constant 3.3 mA par sortie), faisceau de câbles à 1× trois fils, 44×29×16 mm
EAN
3250610050521
E-nr.
405 590 222
VPE
1 pc.
Groupe de rabais
T4
Prix*
89.00 CHF
/ pc. *
89.00 CHF
/ pc. *
Trouver un revendeur

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Choisissez un revendeur

Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne

Entrée binaire INC Hager TYBS702A KNX Secure double/2 LED

TYBS702A

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Voir plus (16)
    • Alimen­ta­tion pour système de bus 4 produit(s) disponible(s)
    • Para­foudre pour équi­pe­ment infor­ma­tique/­me­sure, commande et régu­la­tion 1 produit(s) disponible(s)
    • Acces­soires pour système bus 4 produit(s) disponible(s)
    • Inter­face de données pour système de bus 1 produit(s) disponible(s)
    • Inter­face systè­me/­cou­pleur de média pour système de bus 4 produit(s) disponible(s)
    • Borne de raccor­de­ment/de déri­va­tion pour système de bus 1 produit(s) disponible(s)

    Complétez votre système

    • Alimen­ta­tion pour système de bus
    • Para­foudre pour équi­pe­ment infor­ma­tique/­me­sure, commande et régu­la­tion
    • Acces­soires pour système bus
    • Inter­face de données pour système de bus
    • Inter­face systè­me/­cou­pleur de média pour système de bus
    • Borne de raccor­de­ment/de déri­va­tion pour système de bus
    • Coupleur de ligne/de zone de système de bus
    • TXA114

      Alimentation Bus 1x30V TBTS + 1x24V
      543.00 CHF  / pc.*
    • TXA112

      Alimentation Bus 30V TBTS 640 mA
      526.00 CHF  / pc.*
    • TXA111

      Alimentation Bus 30V TBTS 320 mA
      408.00 CHF  / pc.*
    • TYFS110

      Alimentation Bus 30V TBTS 1280 mA
      597.00 CHF  / pc.*
    • TG029

      Limiteur de surtension bus KNX
      178.50 CHF  / pc.*
    • TG019

      Cable bus longueur 500m vert, KNX
      580.00 CHF  / pc.*
    • TG018

      Cable bus longueur 100m vert, KNX
      117.00 CHF  / pc.*
    • TGZ181

      Cable BUS, 100m, B2cas1d1a1, vert
      165.00 CHF  / pc.*
    • TGZ185

      Cable BUS, 500m, B2cas1d1a1, vert
      824.00 CHF  / pc.*
    • TYFS122

      Interface modulaire USB KNX Secure
      304.00 CHF  / pc.*
    • TYFS120

      Interface KNX/IP Secure, 1 module
      386.00 CHF  / pc.*
    • TYFS121

      Routeur KNX IP Secure, 1 module
      708.00 CHF  / pc.*
    • TJAS471

      domovea plus
      1 649.00 CHF  / pc.*
    • TJAS671

      domovea basic
      899.00 CHF  / pc.*
    • TG008

      Bornes de connexion Tebis Rouge / Noir
      2.05 CHF  / pc.*
    • TYFS130

      Coupleur de lignes KNX Secure
      503.00 CHF  / pc.*

    Caractéristiques techniques

    Archi­tec­ture
    • Système bus
      EIB
    Réglages
    • Modes de confi­gu­ra­tion supportés
      ETS, easy
    Courant élec­trique
    • Nombre de circuits d'en­trée
      2
    Connec­ti­vité
    • Avec système bus radio-KNX
      Non
    Equi­pe­ment
    • Tension du signal externe néces­saire
      Non
    • Fréquence radio bidi­rec­tion­nelle
      Non
    • Avec batterie
      Non
    • Exci­ta­tion par HLK
      Non
    Instal­la­tion, montage
    • Montage
      Encastré
    Éclai­rage
    • Contrôle par LED
      Non
    Matière
    • Matière
      Plas­tique
    • Couleur
      Gris clair
    • Code RAL
      7035
    Sécu­rité
    • Indice de protec­tion IP
      IP20
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -5-+45 °C
    Câble
    • Longueur de câble
      0,25 m
    Tension
    • Tension d'en­trée
      3,3-3,3 V
    • Tension de service par bus
      21-32 V
    • Type de tension d'ali­men­ta­tion
      DC
    • Tension d'ali­men­ta­tion du système
      30 V DC via le bus
    Dimen­sions
    • Longueur
      43 mm
    • Hauteur
      28,5 mm
    • Profon­deur
      15,4 mm
    Textes
    • Mode de montage
      Pour montage encastré et en paroi creuse
    • Type de raccor­de­ment
      Avec câble pré-­confec­tionné

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
    Conformité REACH Oui

    Attestations et documents

    Document PEP en-GB 2024-04-12
    PDF
    412,93 kB
    Déclaration REACH TYBS702A
    PDF
    Rapport RoHS TYBS702A
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image TYBS702A | Hager Suisse

      Image produit TYBS702A

    • Fiche technique

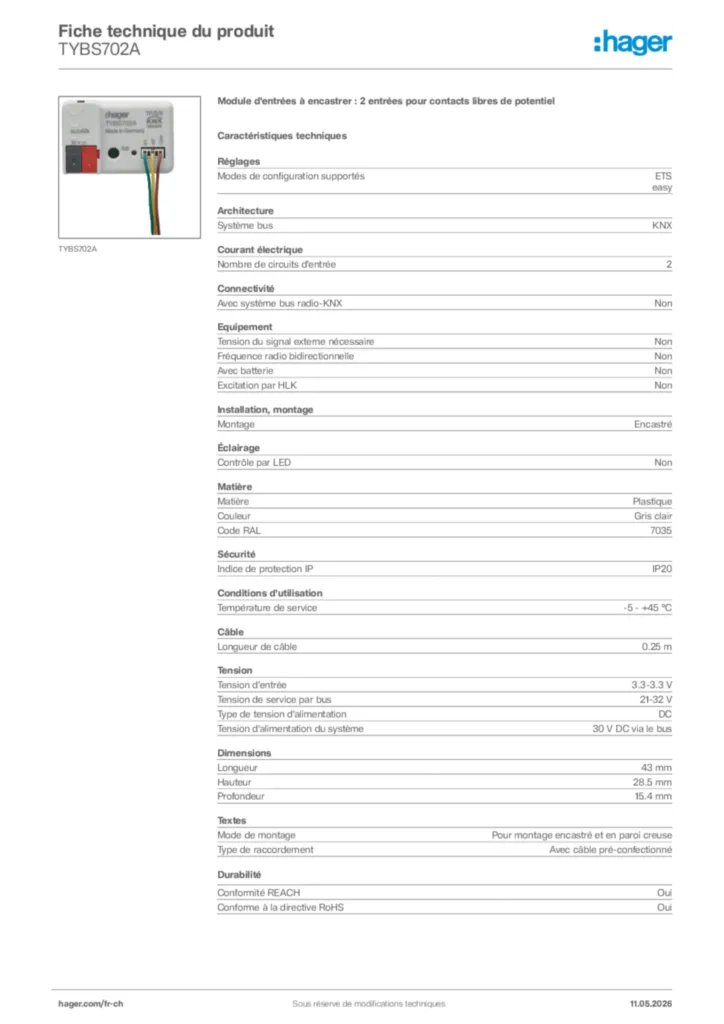

      Image Hager Fiche technique du produit TYBS702A | Hager Suisse

      Hager Fiche technique du produit TYBS702A

      Module d'entrées à encastrer : 2 entrées pour contacts libres de potentiel

      PDF

    • Mode d'emploi

      Image Mode d'emploi en-GB 2025-04-01 | Hager Suisse

      Mode d'emploi en-GB 2025-04-01

      PDF
      884,17 kB

    • Guide d'installation

      Image Guide d'installation en-GB, de-DE, fr-FR, it-IT, nl-NL, pt-PT, zh-CN 2023-12-15 | Hager Suisse

      Guide d'installation en-GB, de-DE, fr-FR, it-IT, nl-NL, pt-PT, zh-CN 2023-12-15

      PDF
      3,05 MB

    • Manuel

      Image Manuel de-DE 2021-11-10 | Hager Suisse

      Manuel de-DE 2021-11-10

      PDF
      2,71 MB
      Image Manuel en-GB 2021-11-10 | Hager Suisse

      Manuel en-GB 2021-11-10

      PDF
      2,67 MB
      Image Manuel fr-FR 2021-11-10 | Hager Suisse

      Manuel fr-FR 2021-11-10

      PDF
      2,74 MB

    • Base de données des produits KNX

      Image Base de données des produits KNX International 2024-05-06 | Hager Suisse

      Base de données des produits KNX International 2024-05-06

      KNXPROD
      1,16 MB

    • Guide d'application

      Image Guide d'application en-GB 2024-06-27 | Hager Suisse

      Guide d'application en-GB 2024-06-27

      PDF
      1,57 MB

    • Déclaration de conformité

      Image EU Declaration of Conformity | Hager Suisse

      EU Declaration of Conformity

      Déclaration de conformité en-GB, fr-FR 2024-03-28

      PDF
      360,90 kB
      Image UKCA Declaration of Conformity | Hager Suisse

      UKCA Declaration of Conformity

      Déclaration de conformité en-GB 2024-03-28

      PDF
      270,31 kB
