Module 2 entrées à encastrer 230V KNX radio QL TRB302B

EAN
3250615989284
E-nr.
405 599 106
VPE
1 pc.
Groupe de rabais
T4
139.00 CHF
/ pc. *

Caractéristiques techniques

Archi­tec­ture
  • Mode de fixa­tion
    encastré
Fonc­tions
  • Module de bus amovible
    Non
  • Fonc­tions supplé­men­taires ETS
    fonc­tions supplé­men­taires ETS : +6 scènes, mode de fonc­tion­ne­ment marche/ar­rêt, commande à 1 touche montée/­des­cente, pous­soir, 2 alar­mes, affi­chage d'état
  • Fonc­tion
    fonc­tion Reset (Retour au réglage d'usine) ; Fonc­tions supplé­men­taires easy : +6 scènes, mode marche / arrêt, commande à 1 touche montée/­des­cente
  • Fonc­tions quick­link
    Fonc­tions quick­link : commu­ta­tion, varia­tion, store, 2 scènes, commande tempo­ri­sée, pous­soir contact NO, mémoire, commande forcée, pous­soir montée / descente
Modèle
  • Confec­tionné
    prêt à l'em­ploi, avec câble 4 conduc­teurs
Commandes & indi­ca­teurs
  • Voyant lumi­neux
    oui
  • Commande
    Commande, p. ex. par inter­rup­teur, pous­soir, capteur de vent, capteur de préci­pi­ta­tions, minu­terie
  • Touche / bouton
    avec touche de confi­gu­ra­tion
Connec­ti­vité
  • Proto­cole radio
    Radio KNX
  • Caté­gorie du récep­teur
    2
  • Entrées
    avec 2 entrées binaires indé­pen­dantes sur secteur pour contacts sans poten­tiel
Prin­ci­pales carac­té­ris­tiques élec­triques
  • Fréquence assi­gnée
    50/60 Hz
Tension
  • Tension d'en­trée
    5 V
  • Tension de service
    230 V AC
Inten­sité du courant
  • Nombre de circuits d'en­trée
    2
  • Courant assigné par entrée
    0.03 mA
Dimen­sions
  • Dimen­sions (LLxllxhh)
    48 x 53 x 30 mm
  • Dimen­sions (Ø x H)
    53 x 27 mm
Fréquence
  • Fréquence de trans­mis­sion
    868 MHz
  • Fréquence d'émis­sion radio
    868.3 MHz
Longueur
  • Dist. max de la liaison avec les BP
    5 mm
Puis­sance
  • Puis­sance dissipée totale sous IN
    0.9 W
  • Puis­sance d'émis­sion radio
    < 10 mW
Mesures
  • Tension d'ac­qui­si­tion d'en­trée
    par canal 5 V
Portée
  • Portée maxi
    30m dans l'ha­bitat / 100m en champ libre
Matières
  • Couleur
    gris
Gestion de l'éclai­rage LED
  • LED
    avec LED de confi­gu­ra­tion
Instal­la­tion, montage
  • Type de montage
    en encastré
  • Mode de montage
    pour montage à l'ar­rière de modules encas­trés
Connexion
  • Section de raccor­de­ment en câble souple
    0,5 / 2,5mm²
  • Section de raccor­de­ment en câble rigide
    0,5 / 2.5mm²
  • Section de conduc­teur
    0.75…2.5 mm²
  • Type de contacts à raccorder sur une entrée
    bouton pous­soir / Inter­rup­teur
  • Raccor­de­ment de bus
    inté­gra­tion via la passe­relle TP/radio KNX en saillie dans le système TP KNX
Câble
  • Longueur de câble binaire exten­sible à
    max. 10 m
  • Longueur de câble
    20 cm
Confi­gu­ra­tion
  • Program­ma­tion
    confi­gu­ra­tion quick­link sans outil par touches et affi­chage LED
Equi­pe­ment
  • Nombre de canaux radio
    2
  • Nombre de liens quick­link
    max. 20 émet­teurs/­ré­cep­teurs
Utili­sa­tion
  • Temps d’im­pul­sion
    min. 50 ms
Sécu­rité
  • Indice de protec­tion IP
    IP20
  • Conforme REACH
    Non
  • Conforme RoHS
    Oui
  • Sans halo­gène
    Non
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -5…45 °C
  • Consom­ma­tion éner­gé­tique
    faible besoin en énergie propre

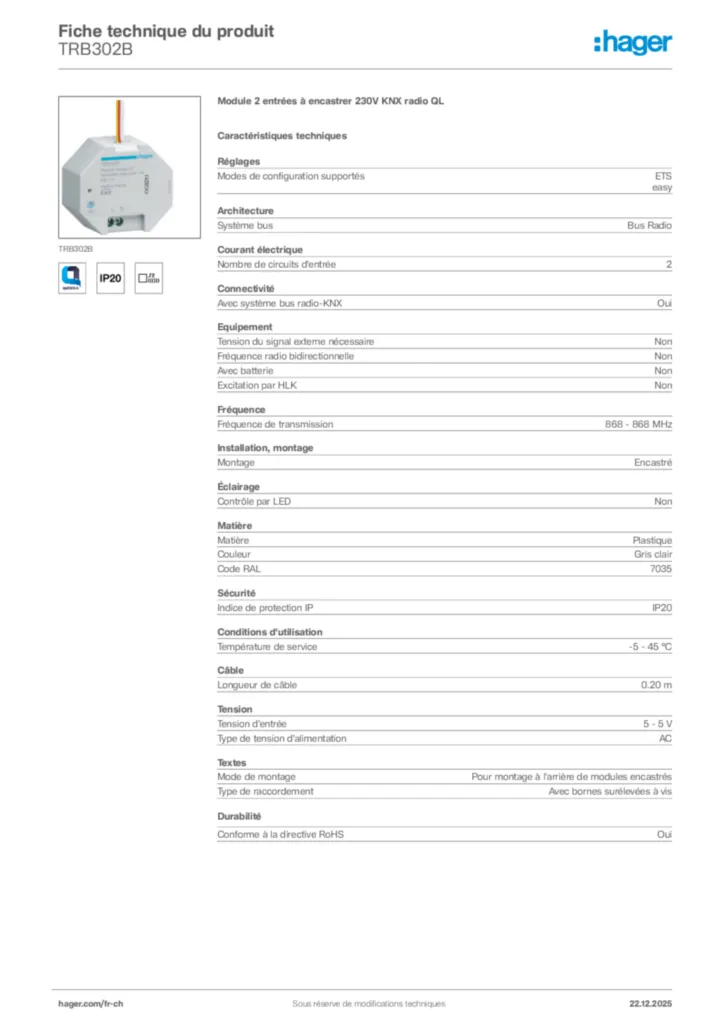

Documents
