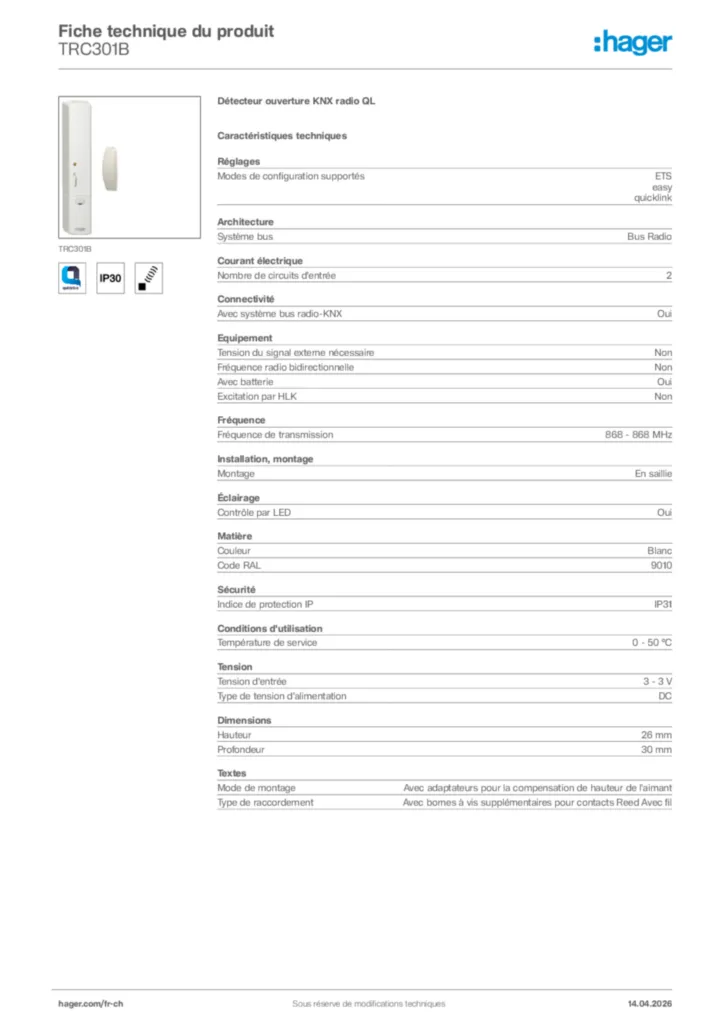

Détecteur ouverture KNX radio QL TRC301B
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
-
Mode de fixationen saillie
-
Module de bus amovibleNon
-
Fonctions supplémentaires ETSFonction supplémentaire ETS : valeur, temporisation, fonction d'impulsion, état de la batterie
-
FonctionFonctions supplémentaires easy : +6 scènes, mode marche / arrêt, commande à 1 touche montée/descente ; fonction Reset (Retour au réglage d'usine)
-
Fonctions quicklinkfonctions quicklink : commutation, store, 2 scènes, temporisation, poussoir NO, commande forcée
-
Voyant lumineuxvoyant lumineux
-
Touche / boutonavec touche de configuration
-
Protocole radioRadio KNX
-
Catégorie du récepteur2
-
Tension d'entrée3 V
-
Tension de service3 V DC
-
Nombre de circuits d'entrée2
-
Profondeur produit installé30 mm
-
Hauteur produit installé26 mm
-
Largeur produit installé138 mm
-
Distance par rapport à l'aimantmax. 5 mm
-
Fréquence de transmission868 MHz
-
Fréquence d'émission radio868.3 MHz
-
Puissance d'émission radio< 10 mW
-
Portée maxi30m dans l'habitat / 100m en champ libre
-
Durée de vie de la batterie [an(s)]≈ 4
-
Pile / Accumulateuravec 2 micro piles alcalines AAA LR03
-
Couleurblanc polaire
-
Couleur RALRAL 9010 - Blanc pur
-
LEDavec LED de configuration ; avec LED de contrôle, d'état de la transmission et d'état de la batterie
-
Type de montageen saillie
-
Mode de montageavec adaptateurs pour la compensation de hauteur de l'aimant
-
Type de raccordementavec bornes à vis supplémentaires pour contacts Reed avec fil
-
Raccordement de busintégration via la passerelle TP/radio KNX en saillie dans le système TP KNX
-
Programmationconfiguration quicklink sans outil par touches et affichage LED
-
Composantavec tampons autocollants pour la fixation
-
Nombre de sorties0
-
Nombre de canaux radio1
-
Nombre de liens quicklinkmax. 20 émetteurs/récepteurs
-
Indice de protection IPIP31
-
Température de service0…50 °C
-
Température de stockage/transport-25…70 °C
