Disjoncteur Hager MCB 3P 415V type C 6A Icn 10kA 3UM NCN306

Name: NCN306
Brand: Hager
SKU: NCN3067
Price: 112.5 CHF

Disjoncteur Hager MCB, nombre de pôles (total) 3, tension assignée 415 V, caractéristique de déclenchement C, courant assigné 6 A, capacité de commutation assignée Icn selon EN 60898 à 230 V 10 kA, largeur en unités de division 3

EAN

3250614614897

E-nr.

806 676 054

VPE

4 Pièces

Groupe de rabais

Prix*

112.50 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

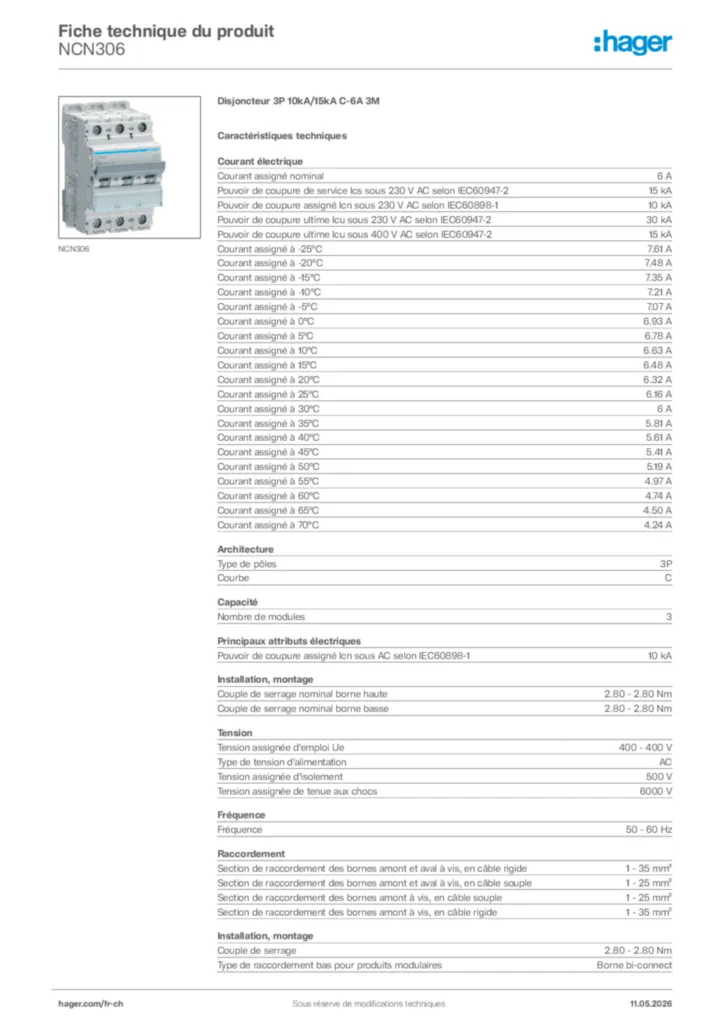

Télécharger la fiche produit

Complétez votre système

Fonctions interverouillage 2 produit(s) disponible(s)
Fonctions de séparation de phase 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

6 A
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2

15 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

10 kA
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2

30 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

15 kA
Courant assigné à -25°C

7,61 A
Courant assigné à -20°C

7,48 A
Courant assigné à -15°C

7,35 A
Courant assigné à -10°C

7,21 A
Courant assigné à -5°C

7,07 A
Courant assigné à 0°C

6,93 A
Courant assigné à 5°C

6,78 A
Courant assigné à 10°C

6,63 A
Courant assigné à 15°C

6,48 A
Courant assigné à 20°C

6,32 A
Courant assigné à 25°C

6,16 A
Courant assigné à 30°C

6 A
Courant assigné à 35°C

5,81 A
Courant assigné à 40°C

5,61 A
Courant assigné à 45°C

5,41 A
Courant assigné à 50°C

5,19 A
Courant assigné à 55°C

4,97 A
Courant assigné à 60°C

4,74 A
Courant assigné à 65°C

4,50 A
Courant assigné à 70°C

4,24 A

Type de pôles

3P
Courbe

C

Nombre de modules

3

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne bi-connect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit sous 360°

Oui

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

10 kA

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Indice de protection IP

IP20

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

4,06 W

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manœuvres

20000

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

83 mm
Largeur

52,50 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
