Disjoncteur Hager MCB 1P 230V type C 13A Icn 10kA 1UM NCN013

Name: NCN013
Brand: Hager
SKU: NCN0137
Price: 20.8 CHF

Disjoncteur Hager MCB, nombre de pôles (total) 1, tension assignée 230 V, caractéristique de déclenchement C, courant assigné 13 A, capacité de commutation assignée Icn selon EN 60898 à 230 V 10 kA, largeur en unités de division 1

EAN

3250614612855

E-nr.

806 629 054

VPE

12 Pièces

Groupe de rabais

Prix*

20.80 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

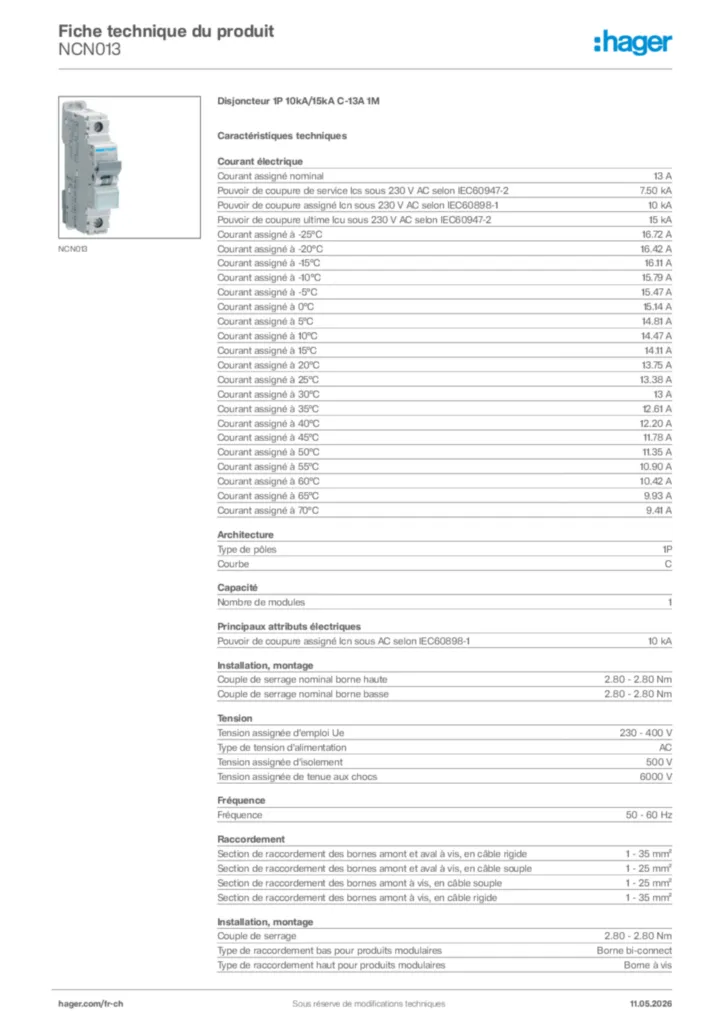

Télécharger la fiche produit

Complétez votre système

Fonctions interverouillage 2 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 1 produit(s) disponible(s)
Bloc de contact auxiliaire 3 produit(s) disponible(s)
Jeu de barres de phase modulaire 7 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

13 A
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2

7,50 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

10 kA
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2

15 kA
Courant assigné à -25°C

16,72 A
Courant assigné à -20°C

16,42 A
Courant assigné à -15°C

16,11 A
Courant assigné à -10°C

15,79 A
Courant assigné à -5°C

15,47 A
Courant assigné à 0°C

15,14 A
Courant assigné à 5°C

14,81 A
Courant assigné à 10°C

14,47 A
Courant assigné à 15°C

14,11 A
Courant assigné à 20°C

13,75 A
Courant assigné à 25°C

13,38 A
Courant assigné à 30°C

13 A
Courant assigné à 35°C

12,61 A
Courant assigné à 40°C

12,20 A
Courant assigné à 45°C

11,78 A
Courant assigné à 50°C

11,35 A
Courant assigné à 55°C

10,90 A
Courant assigné à 60°C

10,42 A
Courant assigné à 65°C

9,93 A
Courant assigné à 70°C

9,41 A

Type de pôles

1P
Courbe

C

Nombre de modules

1

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne bi-connect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit sous 360°

Oui

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

10 kA

Tension assignée d'emploi Ue

230 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Indice de protection IP

IP20

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

2,31 W

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manœuvres

20000

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

83 mm
Largeur

17,50 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
