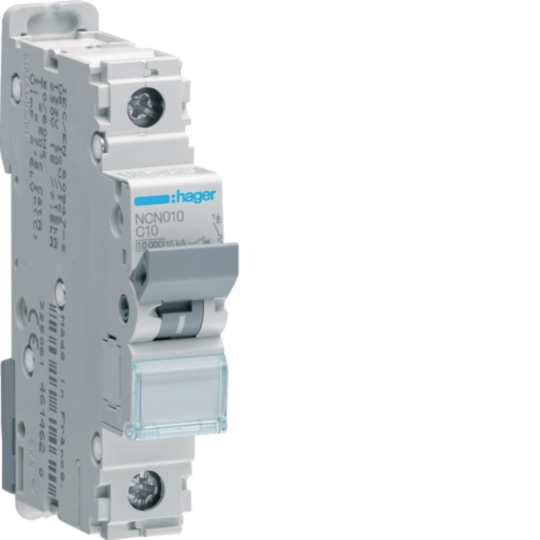

Disjoncteur Hager MCB 1P 230V type C 10A Icn 10kA 1UM

NCN010

  • Appa­reils modu­laires

Disjoncteur Hager MCB 1P 230V type C 10A Icn 10kA 1UM NCN010

EAN
3250614612848
E-nr.
806 618 054
VPE
12 Pièces
Groupe de rabais
N2
Prix*
24.00 CHF
/ pc. *
24.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier
  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits

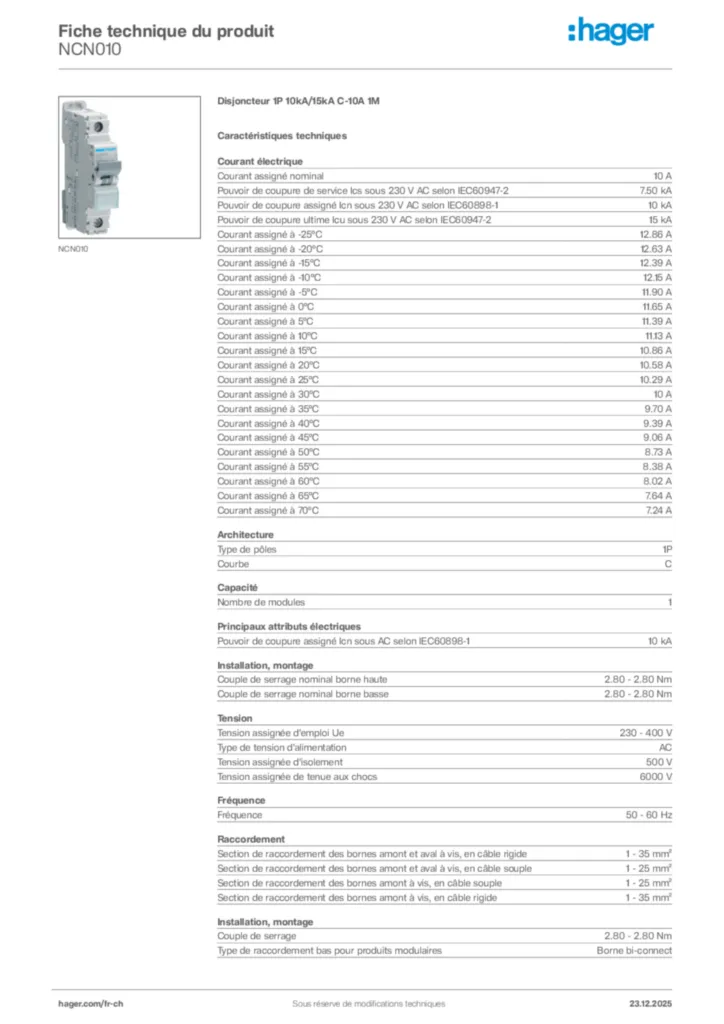

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Acces­soires méca­niques pour appa­reillage basse tension 1 produit(s) disponible(s)
  • Bloc de contact auxi­liaire 3 produit(s) disponible(s)
  • bobine à émis­sion 1 produit(s) disponible(s)
  • Déclen­cheur à sous-­ten­sion 2 produit(s) disponible(s)
  • Fonc­tions inter­ve­rouillage 2 produit(s) disponible(s)

Complétez votre système

  • Acces­soires méca­niques pour appa­reillage basse tension
  • Bloc de contact auxi­liaire
  • bobine à émis­sion
  • Déclen­cheur à sous-­ten­sion
  • Fonc­tions inter­ve­rouillage
  • LZ060

    Intercalaire de dissipation

    1.45 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • MZ201

    Contact auxiliaire 10+1F 6A 240V AC

    22.65 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • MZ202

    Contact signal défaut 10+1F 6A 240V AC

    26.25 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • MZ221

    Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC

    25.20 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • MZ203

    Bobine à émission 230-415V AC 110-130V DC

    56.80 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • MZ205

    Bobine manque tension 48V DC

    59.90 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • MZ206

    Bobine manque tension 230V AC

    56.80 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • MZN175

    Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif

    14.35 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste
  • MZN176

    Fil de verrouillage pour produits modulaires

    18.40 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste

Caractéristiques techniques

Courant élec­trique
  • Courant assigné nominal
    10 A
  • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
    7,50 kA
  • Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1
    10 kA
  • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
    15 kA
  • Courant assigné à -25°C
    12,86 A
  • Courant assigné à -20°C
    12,63 A
  • Courant assigné à -15°C
    12,39 A
  • Courant assigné à -10°C
    12,15 A
  • Courant assigné à -5°C
    11,90 A
  • Courant assigné à 0°C
    11,65 A
  • Courant assigné à 5°C
    11,39 A
  • Courant assigné à 10°C
    11,13 A
  • Courant assigné à 15°C
    10,86 A
  • Courant assigné à 20°C
    10,58 A
  • Courant assigné à 25°C
    10,29 A
  • Courant assigné à 30°C
    10 A
  • Courant assigné à 35°C
    9,70 A
  • Courant assigné à 40°C
    9,39 A
  • Courant assigné à 45°C
    9,06 A
  • Courant assigné à 50°C
    8,73 A
  • Courant assigné à 55°C
    8,38 A
  • Courant assigné à 60°C
    8,02 A
  • Courant assigné à 65°C
    7,64 A
  • Courant assigné à 70°C
    7,24 A
Archi­tec­ture
  • Type de pôles
    1P
  • Courbe
    C
Capa­cité
  • Nombre de modules
    1
Instal­la­tion, montage
  • Couple de serrage nominal borne haute
    2,80 - 2,80 Nm
  • Couple de serrage nominal borne basse
    2,80 - 2,80 Nm
  • Couple de serrage
    2,80 - 2,80 Nm
  • Type de raccor­de­ment bas pour produits modu­laires
    Borne bi-connect
  • Type de raccor­de­ment haut pour produits modu­laires
    Borne à vis
  • Posi­tion de montage du produit sous 360°
    Oui
Prin­ci­paux attri­buts élec­triques
  • Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
    10 kA
Tension
  • Tension assi­gnée d'em­ploi Ue
    230 - 400 V
  • Type de tension d'ali­men­ta­tion
    AC
  • Tension assi­gnée d'iso­le­ment
    500 V
  • Tension assi­gnée de tenue aux chocs
    6000 V
Fréquence
  • Fréquence
    50 - 60 Hz
Raccor­de­ment
  • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
    1 - 35 mm²
  • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
    1 - 25 mm²
  • Section de raccor­de­ment des bornes amont à vis, en câble souple
    1 - 25 mm²
  • Section de raccor­de­ment des bornes amont à vis, en câble rigide
    1 - 35 mm²
Sécu­rité
  • Indice de protec­tion IP
    IP20
Condi­tions d'uti­li­sa­tion
  • Degré de pollu­tion suivant IEC60664 / IEC60947-2
    2
  • Classe de limi­ta­tion d'énergie I²t
    3
  • Tempé­ra­ture de service
    -25 - 70 °C
Puis­sance
  • Puis­sance dissipée totale sous IN
    1,87 W
Endu­rance
  • Endu­rance élec­trique en nombre de cycles
    4000
  • Endu­rance méca­nique nombre de manœuvres
    20000
Connec­ti­vité
  • Type de connec­tion / prise
    Borne à vis
  • Aligne­ment des bornes hautes pour appa­reils modu­laires
    Bornes alignées
  • Aligne­ment des bornes basses pour appa­reils modu­laires
    Bornes alignées
Dimen­sions
  • Hauteur
    83 mm
  • Largeur
    17,50 mm
  • Profon­deur
    70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Attestations et documents

REACH declaration NCN010 (english)
PDF
103,10 kB
RoHS declaration NCN010 (english)
PDF
103,59 kB

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image NCN010 | Hager Suisse

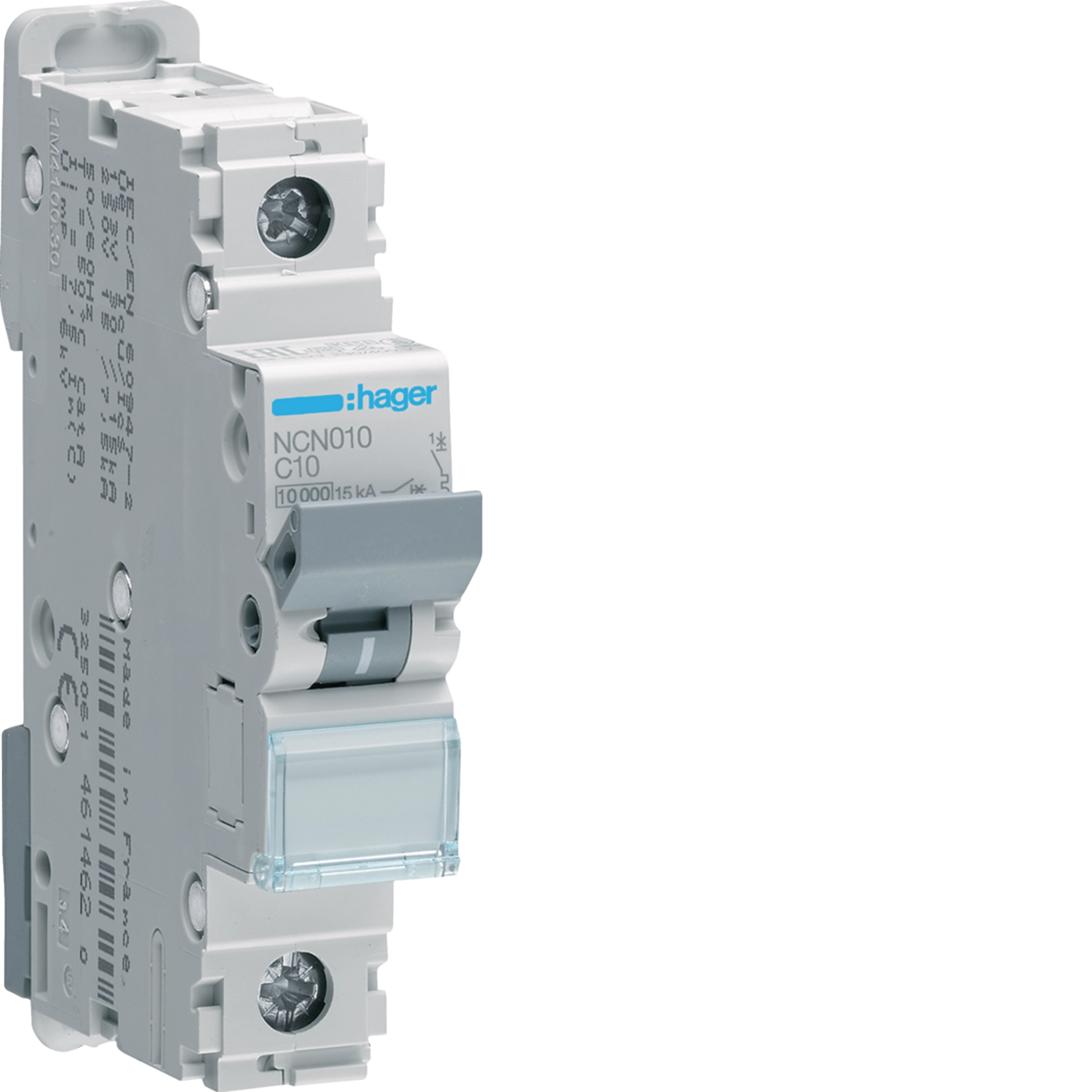

    Image produit NCN010

  • Déclaration de conformité

    Image EU Declaration of Conformity | Hager Suisse

    EU Declaration of Conformity

    Déclaration de conformité en-GB 2024-10-02

    PDF
    650,27 kB
    Image UKCA Declaration of Conformity | Hager Suisse

    UKCA Declaration of Conformity

    Déclaration de conformité en-GB 2024-10-02

    PDF
    653,93 kB
Plus de téléchargements
  • Pour obtenir le certificat REACH de ce produit

    contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com

Découvrez les autres produits de cette gamme

    5
  • 1
    MBN316 - Disjoncteur Hager MCB 3P 415V type B 16A Icn 6kA 3UM
    MBN316
    Disjoncteur 3P 6kA B-16A 3M
    Prix*
    66.20 CHF
    / pc. *
    66.20 CHF
    / pc. *
  • 2
    MCN316 - Disjoncteur Hager MCB 3P 415V type C 16A Icn 6kA 3UM
    MCN316
    Disjoncteur 3P 6kA C-16A 3M
    Prix*
    74.40 CHF
    / pc. *
    74.40 CHF
    / pc. *
  • 3
    MBN006 - Disjoncteur Hager MCB 1P 230V type B 6A Icn 6kA 1UM
    MBN006
    Disjoncteur 1P 6kA B-6A 1M
    Prix*
    25.15 CHF
    / pc. *
    25.15 CHF
    / pc. *
  • 4
    MBN010 - Disjoncteur Hager MCB 1P 230V type B 10A Icn 6kA 1UM
    MBN010
    Disjoncteur 1P 6kA B-10A 1M
    Prix*
    19.85 CHF
    / pc. *
    19.85 CHF
    / pc. *
  • 5
    MBN013 - Disjoncteur Hager MCB 1P 230V type B 13A Icn 6kA 1UM
    MBN013
    Disjoncteur 1P 6kA B-13A 1M
    Prix*
    17.05 CHF
    / pc. *
    17.05 CHF
    / pc. *
*Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.
