EAN

4049857190270

E-nr.

847 011 119

VPE

1 pc.

Sectionneur HPC à fusible LV taille 00 100mm tripolaire borne á cage LVS00100RPSU

Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente

Accessoires
Caractéristiques techniques
Documents

Télécharger la fiche produit

Complétez votre système

Cache-borne 1 produit(s) disponible(s)
fusible NH basse tension 6 produit(s) disponible(s)
Adaptateur pour jeu de barres 1 produit(s) disponible(s)
Borne de barre collectrice 1 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 3 produit(s) disponible(s)
Jeu de fixations de vis 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

160 A
Courant de coupure crête

100 kA
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4

100 kA
Courant assigné d'emploi en AC23 en catégorie B / 400V

160 A
Courant assigné d'emploi en AC22 en catégorie B / 500V

160 A
Courant assigné d'emploi en AC22 en catégorie B / 690V

160 A
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2

160 A
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2

160 A
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4

100 kA
Courant nominal de la cartouche fusible

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 160 A
Courant assigné admissible sous 1 seconde IEC60947

5 kA

Taille de l'élément fusible

NH00

Type de connection / prise

Raccordement direct
Type de montage

Fixation par vis, Accrocher

Section de raccordement en câble rigide

1,5 - 95 mm²
Section de raccordement en câble rigide

1,5 - 95 mm²
Type de connexion / prise

Cage
Section de raccordement en câble souple

1,5 - 95 mm²
Section de raccordement en câble souple

1,5 - 95 mm²

Nombre de pôles

3
Nombre de pôles commutables

3

Température de service

-25 - 55 °C

Couple de serrage

14 - 14 Nm
Couple de serrage pour le montage sur le jeu de barres

14 - 14 Nm

Endurance électrique en nombre de cycles

200
Endurance mécanique nombre de manœuvres

1400
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4

1600

Indice de protection IP

IP2X

Tension assignée d'isolement

1000 V
Tension assignée de tenue aux chocs

8 kV
Tension assignée d'emploi Ue

690 - 690 V

Hauteur

401 mm
Profondeur

123 mm

Puissance dissipée totale sous IN

20 W
Max. Puissance dissipée par le fusible installée dans l'appareil

12 W
Pertes en puissance à pleine charge

56 W

Fréquence

50 - 60 Hz

Avec indicateur de défaut

Oui

Double coupure

Non

Contient des matériaux recyclés (% du poids total du plastique)

0

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit LVS00100RPSU

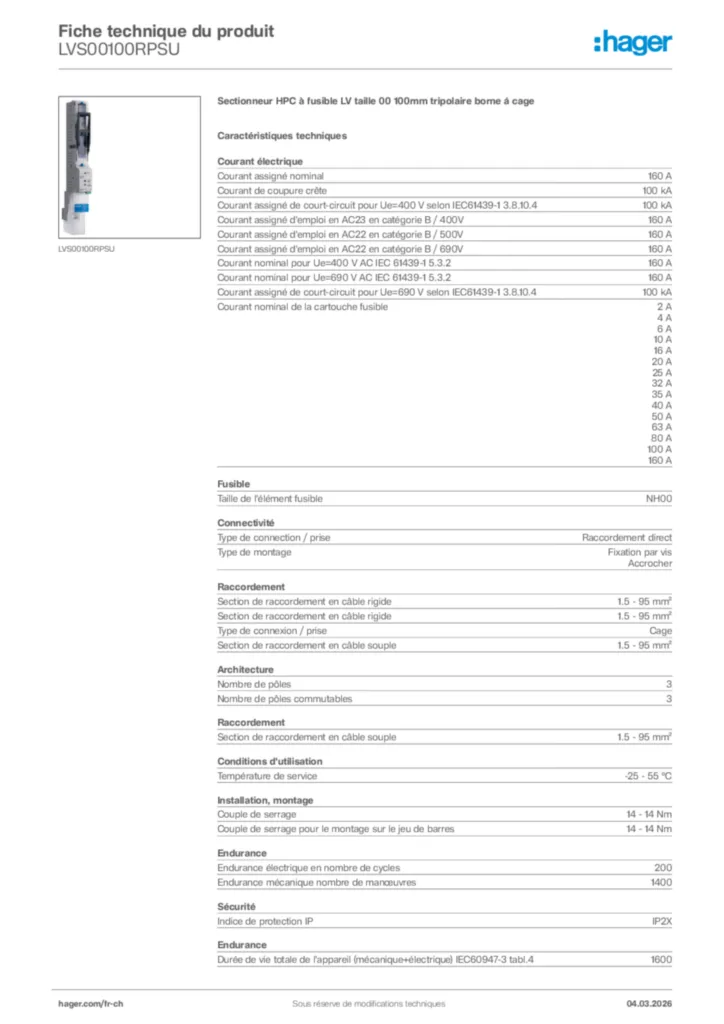

Fiche technique
