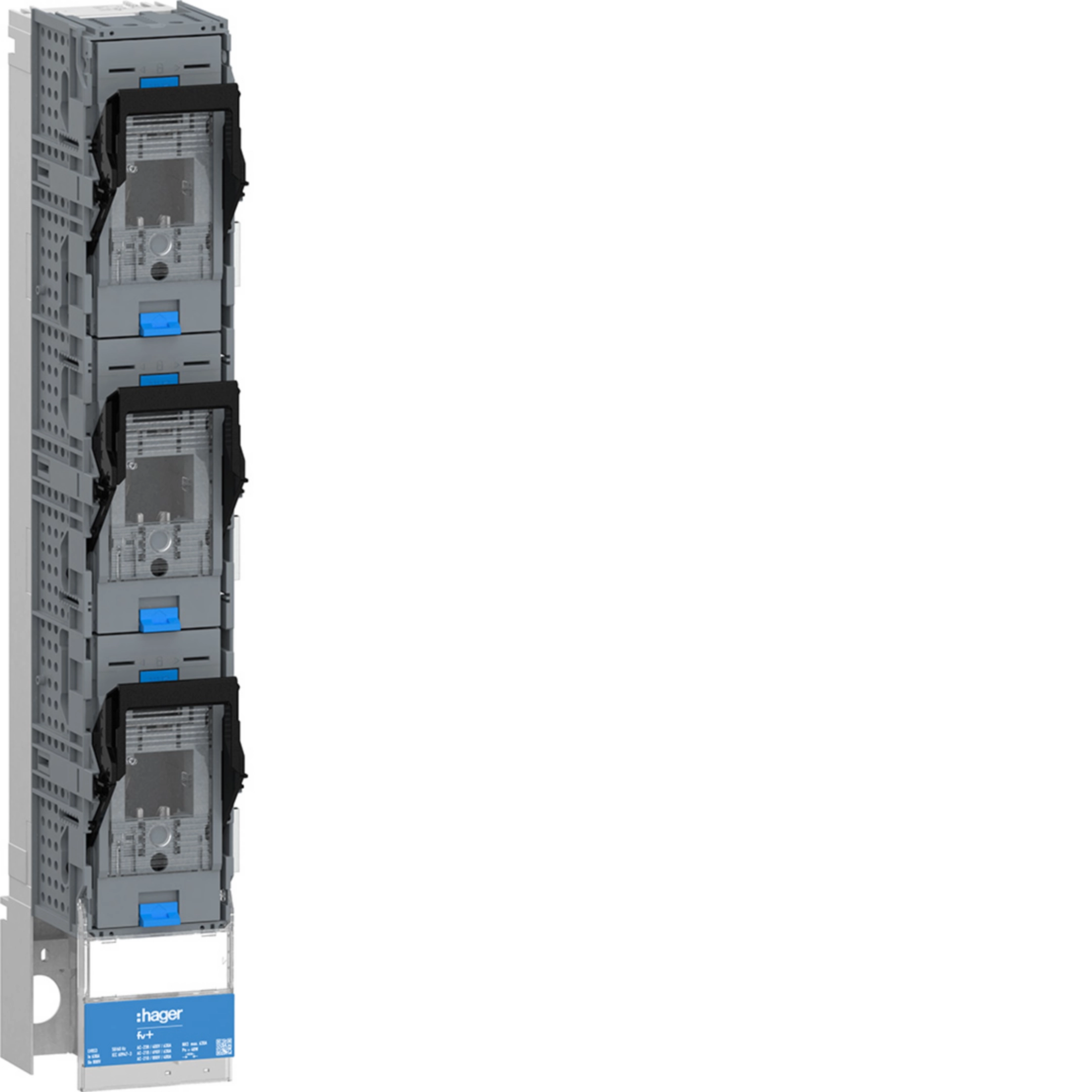

Réglette coupe-circuits sectionnable à coupure en charge HPC, fv+, DIN3, 630 A, commutation unipolaire, inoxydable, montage sur système de jeux de barres de 185 mm, raccordement latéral à droite

EAN

7611919009263

E-nr.

847 012 939

VPE

1 pc.

Groupe de rabais

fv+ et accessoires

Réglette coupe-circuits HPC fv+ DIN3 630A 1p inoxydable raccord latéral droite LV8SR3SE

Prix*

510.00 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

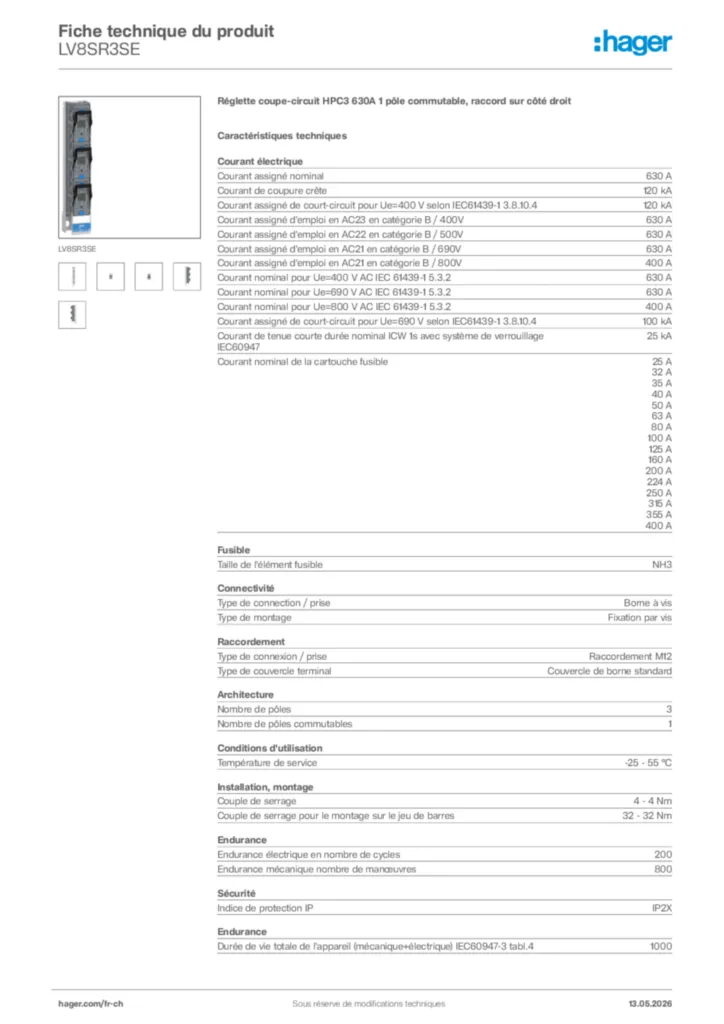

Télécharger la fiche produit

Complétez votre système

Plaque/cache/barrette d'inscription 1 produit(s) disponible(s)
Jeu de fixations de vis 2 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 5 produit(s) disponible(s)
Transformateur de courant 3 produit(s) disponible(s)
Jeu de barres 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

630 A
Courant de coupure crête

120 kA
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4

120 kA
Courant assigné d'emploi en AC23 en catégorie B / 400V

630 A
Courant assigné d'emploi en AC22 en catégorie B / 500V

630 A
Courant assigné d'emploi en AC21 en catégorie B / 690V

630 A
Courant assigné d'emploi en AC21 en catégorie B / 800V

400 A
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2

630 A
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2

630 A
Courant nominal pour Ue=800 V AC IEC 61439-1 5.3.2

400 A
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4

100 kA
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC60947

25 kA
Courant nominal de la cartouche fusible

25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
Courant assigné admissible sous 1 seconde IEC60947

15 kA

Taille de l'élément fusible

NH3

Type de connection / prise

Borne à vis
Type de montage

Fixation par vis

Type de connexion / prise

Raccordement M12
Type de couvercle terminal

Couvercle de borne standard

Nombre de pôles

3
Nombre de pôles commutables

1

Température de service

-25 - 55 °C

Couple de serrage

4 - 4 Nm
Couple de serrage pour le montage sur le jeu de barres

32 - 32 Nm

Endurance électrique en nombre de cycles

200
Endurance mécanique nombre de manœuvres

800
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4

1000

Indice de protection IP

IP2X

Tension assignée d'isolement

1000 V
Tension assignée de tenue aux chocs

12 kV
Tension assignée d'emploi Ue

690 - 690 V

Distance des barres omnibus

185 mm
Hauteur

671 mm
Profondeur

189 mm

Puissance dissipée totale sous IN

111 W
Max. Puissance dissipée par le fusible installée dans l'appareil

48 W
Pertes en puissance à pleine charge

255 W

Fréquence

50 - 60 Hz

Avec indicateur de défaut

Non

Double coupure

Oui

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Sans halogène Oui
